2.2.1 Anschlüsse XCS20C
Klemme
1.0 SHLD
1.1 RxD
1.2 TxD
1.3 GND
2.0 DRAIN
2.1 CAN-L
2.2 CAN-H
2.3 GND
3.0 DRAIN
3.1 CAN-L
3.2 CAN-H
3.3 GND
Die Klemmen 2.x und 3.x sind je einzeln intern gebrückt. Also CAN-H mit CAN-H u.s.w.
2.2.2

LED-Anzeigen XCS20C

LED-Anzeigen

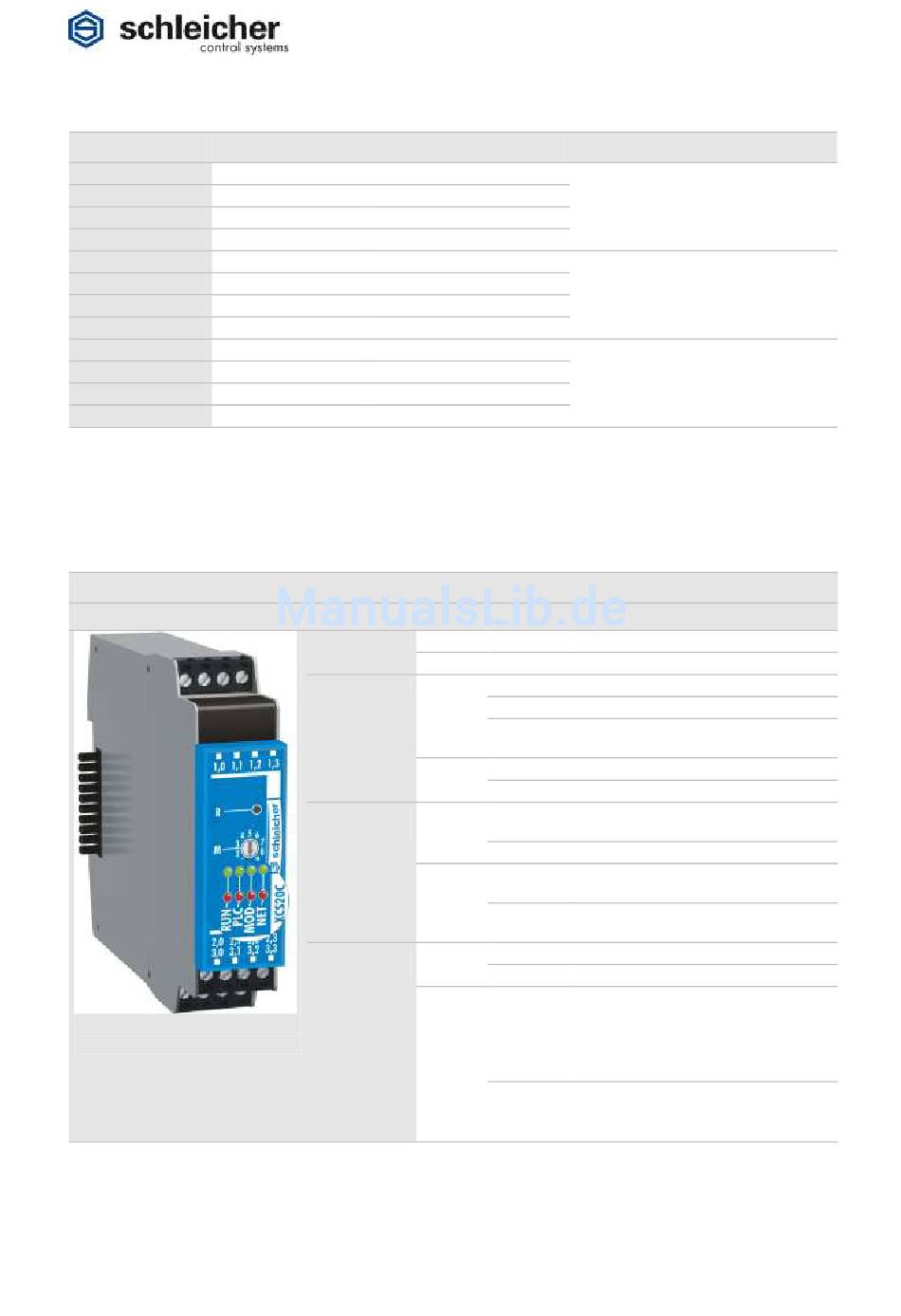

Abbildung 5: LEDs XCS20C

12
Schirm
Receive Data
Transmit Data
Ground
Ground
Ground
Die Anzeigen bestehen aus jeweils einer roten und
einer grünen LED.
Bezeichnung Farbe
RUN grün
rot
PLC grün
rot
MOD grün
(Modulstatus)
rot
NET grün
(Netzstatus)
rot
Netzteil und Steuereinheiten
zweite serielle Schnittstelle RS232
Schnittstelle CANopen
Schnittstelle CANopen
Zustand Bedeutung
an Prozessor der Steuereinheit läuft
an Betriebssystemfehler
an SPS läuft, I/O-Refresh läuft
blinkend SPS-STOP, I/O-Refresh angehalten
aus nach SPS-Reset
(kein aktives SPS-Programm)
an --
blinkend SPS-Fehler
an CAN-Stack ist initialisiert,
Steuereinheit ist bereit
blinkend --
an schwerer Fehler, kann vom
Anwender nicht behoben werden
blinkend Versorgungsspannung DC 24 V fehlt
oder Kurzschluss an den Ausgängen
an CAN State Operational
blinkend CAN State Pre-Operational
an BUS OFF
z.B. bei fehlerhafter Baudrate,
Problemen der Busphysik (nicht aber
vollst. Kabelbruch!), Hardwarefehler
eines CAN-Controllers im Netzwerk
blinkend CAN-Fehler aufgetreten
z.B. 24 V an CAN-Controller aber
kein aktiver CAN-Controller am Bus
Betriebsanleitung XCx-micro Steuereinheiten Version 03/08
