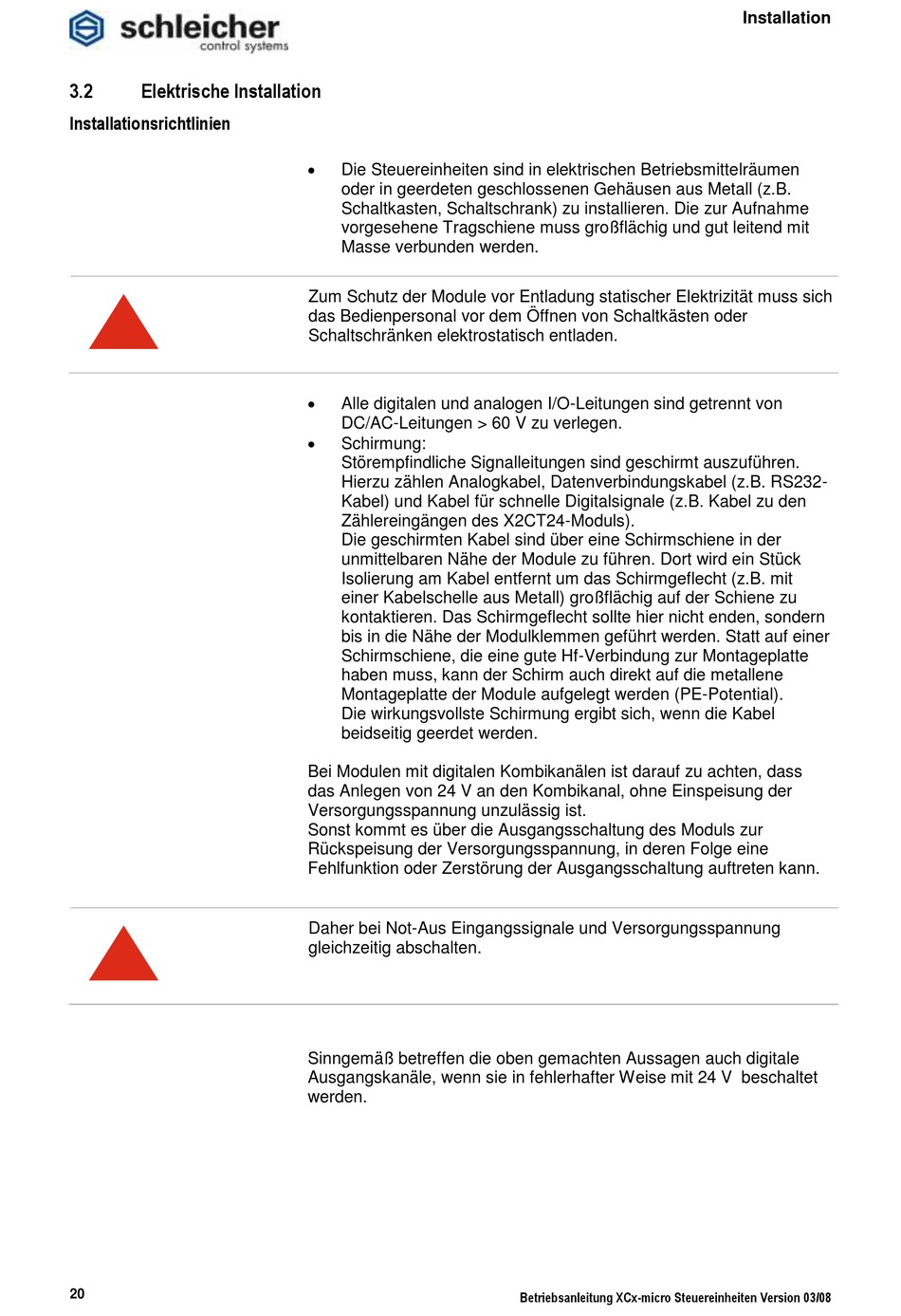

3.2
Elektrische Installation
Installationsrichtlinien
20
Die Steuereinheiten sind in elektrischen Betriebsmittelräumen
oder in geerdeten geschlossenen Gehäusen aus Metall (z.B.
Schaltkasten, Schaltschrank) zu installieren. Die zur Aufnahme
vorgesehene Tragschiene muss großflächig und gut leitend mit
Masse verbunden werden.
Zum Schutz der Module vor Entladung statischer Elektrizität muss sich
das Bedienpersonal vor dem Öffnen von Schaltkästen oder
Schaltschränken elektrostatisch entladen.
Alle digitalen und analogen I/O-Leitungen sind getrennt von
DC/AC-Leitungen > 60 V zu verlegen.
Schirmung:
Störempfindliche Signalleitungen sind geschirmt auszuführen.
Hierzu zählen Analogkabel, Datenverbindungskabel (z.B. RS232-
Kabel) und Kabel für schnelle Digitalsignale (z.B. Kabel zu den
Zählereingängen des X2CT24-Moduls).
Die geschirmten Kabel sind über eine Schirmschiene in der
unmittelbaren Nähe der Module zu führen. Dort wird ein Stück
Isolierung am Kabel entfernt um das Schirmgeflecht (z.B. mit
einer Kabelschelle aus Metall) großflächig auf der Schiene zu
kontaktieren. Das Schirmgeflecht sollte hier nicht enden, sondern
bis in die Nähe der Modulklemmen geführt werden. Statt auf einer
Schirmschiene, die eine gute Hf-Verbindung zur Montageplatte
haben muss, kann der Schirm auch direkt auf die metallene
Montageplatte der Module aufgelegt werden (PE-Potential).
Die wirkungsvollste Schirmung ergibt sich, wenn die Kabel
beidseitig geerdet werden.
Bei Modulen mit digitalen Kombikanälen ist darauf zu achten, dass
das Anlegen von 24 V an den Kombikanal, ohne Einspeisung der
Versorgungsspannung unzulässig ist.
Sonst kommt es über die Ausgangsschaltung des Moduls zur
Rückspeisung der Versorgungsspannung, in deren Folge eine
Fehlfunktion oder Zerstörung der Ausgangsschaltung auftreten kann.
Daher bei Not-Aus Eingangssignale und Versorgungsspannung
gleichzeitig abschalten.
Sinngemäß betreffen die oben gemachten Aussagen auch digitale
Ausgangskanäle, wenn sie in fehlerhafter Weise mit 24 V beschaltet
werden.
Betriebsanleitung XCx-micro Steuereinheiten Version 03/08
