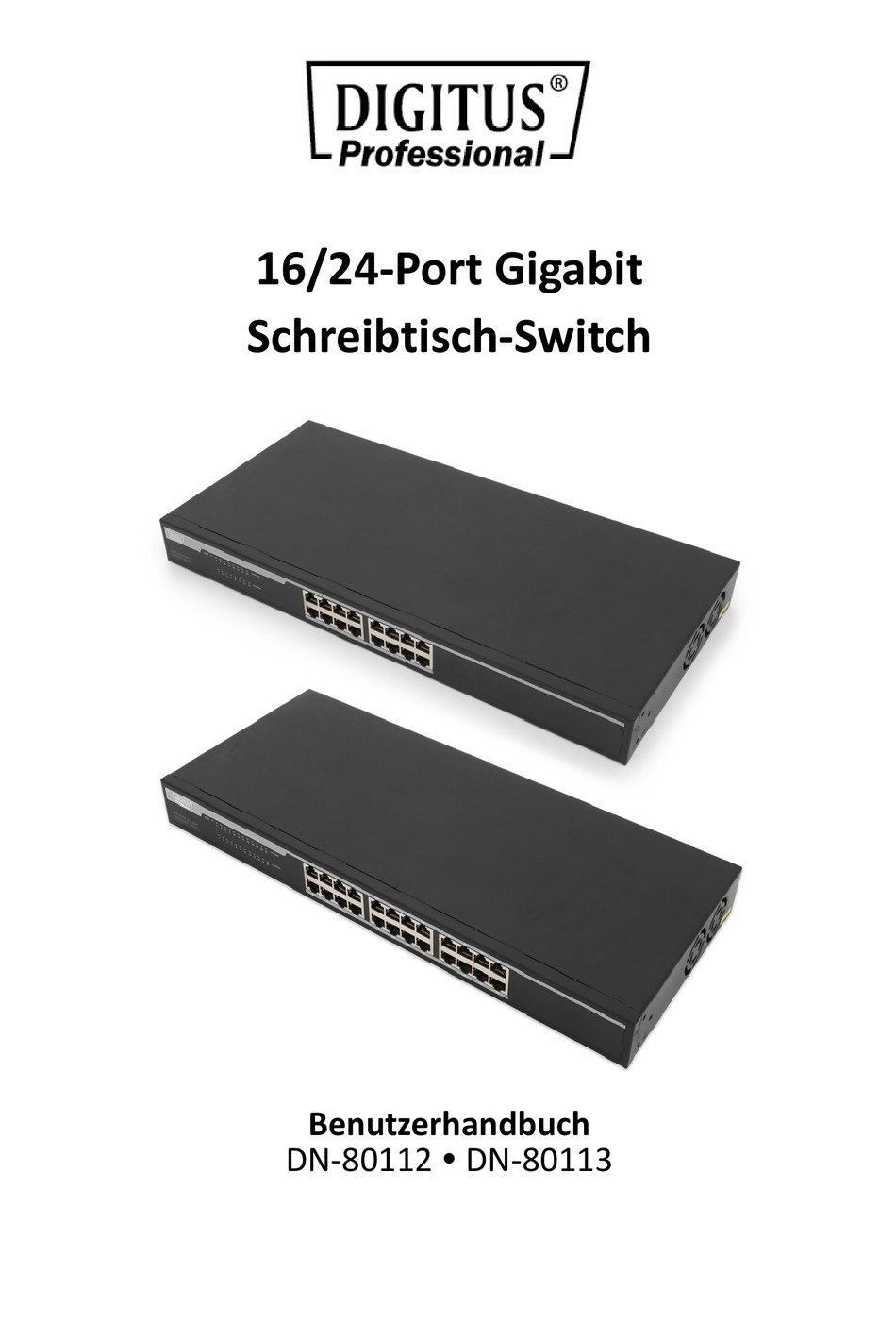

- Seite 1 16/24-Port Gigabit Schreibtisch-Switch Benutzerhandbuch DN-80112 DN-80113...

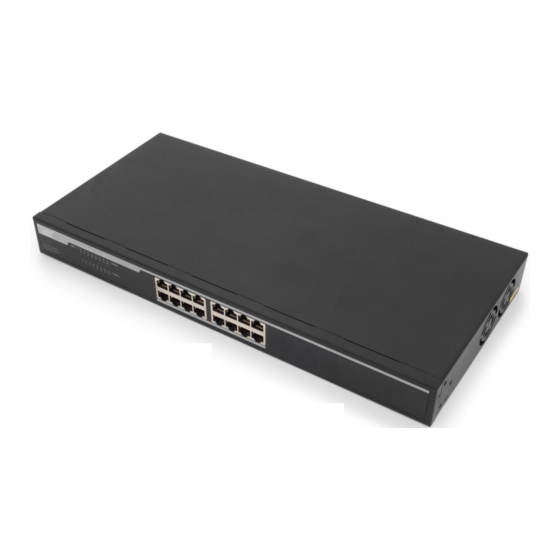

- Seite 2 Einleitung Der DN-80112/DN-80113 ist ein unverwalteter, rack-einbaufähiger Gigabit-Ethernet-Switch für Kabelanschluss. Er stellt die Gigabit-Ethernet Switching-Funktion zur Verfügung, die hohe Leistung ermöglicht und mit allen Ethernet-Netzwerkgeschwindigkeiten von 10 Mbit/s, 100 Mbit/s und 1000 Mbit/s abwärtskompatibel ist. Der Ethernet-Switch bietet alle Vorteile eines Switching-Hubs mit in einem Metallgehäuse einer standardmäßigen...
-
Seite 3: Technische Daten
Technische Daten DN-80112 (16-Port 10/100/1000 Base-TX Gigabit Ethernet Switch) Anschlüsse: 16 Ports 10/100/1000Base-TX MAC-Adresse: 8K MAC-Adressentabelle Jumbo-Frame: LED-Anzeige: Je Port: Link/Aktivität Je Gerät: Stromversorgung Abmessungen: 440mm x 200mm x 44mm (B x T x H) Betriebstemperatur: 0 °C bis 40 °C... -
Seite 4: Hardwarebeschreibung
Hardwarebeschreibung Frontblende Auf der Frontblende befinden sich LED-Anzeigen und 16/24 Autosensing-Ports. LED-Anzeigen Je Gerät: Stromversorgung Je Port: LINK/ACT (Verbindung/Aktivität) Abbildung 2. Frontblendenansicht der LED-Anzeigen Status Farbe Beschreibung Der Switch ist an eine geeignete Stromversorgung Grün Stromversorgung angeschlossen. Grün Der Port wurde angeschlossen. Blinkt Der Port empfängt oder sendet Daten LINK/ACT... -
Seite 5: Fehlerbehebung
Rückseite Auf der Rückseite des Ethernet-Switches befindet sich der DC-Stromversorgungsanschluss. Abbildung 3. Ansicht der Rückseite des Switches Netzkabelanschluss Stecken Sie die Steckbuchse in den Switch und den Netzstecker in eine Steckdose. Unterstützt eine Eingangsspannung von 100 bis 240 VAC, 50/60 Fehlerbehebung Der Switch kann einfach über die Frontblenden-Anzeigen überwacht werden, mit denen Probleme identifiziert werden können. - Seite 6 Diagnose-LED-Anzeigen Wenn die Link-Anzeige nach dem Herstellen einer Verbindung nicht leuchtet, überprüfen Sie, ob die Netzwerkschnittstelle (z.B. eine Netzwerkkarte im angeschlossenen Gerät), das Netzwerkkabel oder der Port des Switches defekt ist. Achten Sie darauf, dass das Kabel sowohl am Switch als auch am entsprechenden Gerät angeschlossen wurde.
