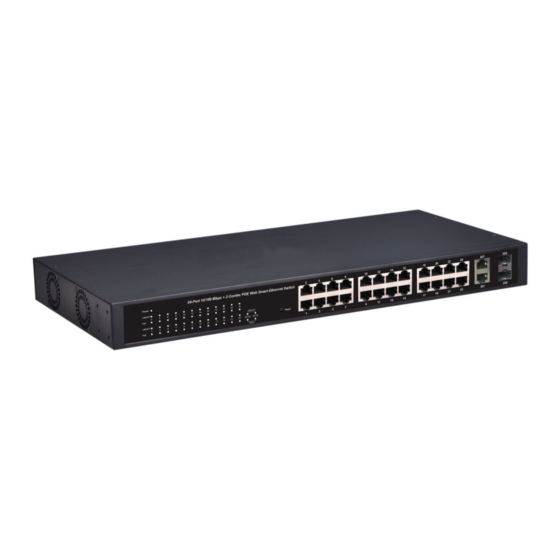

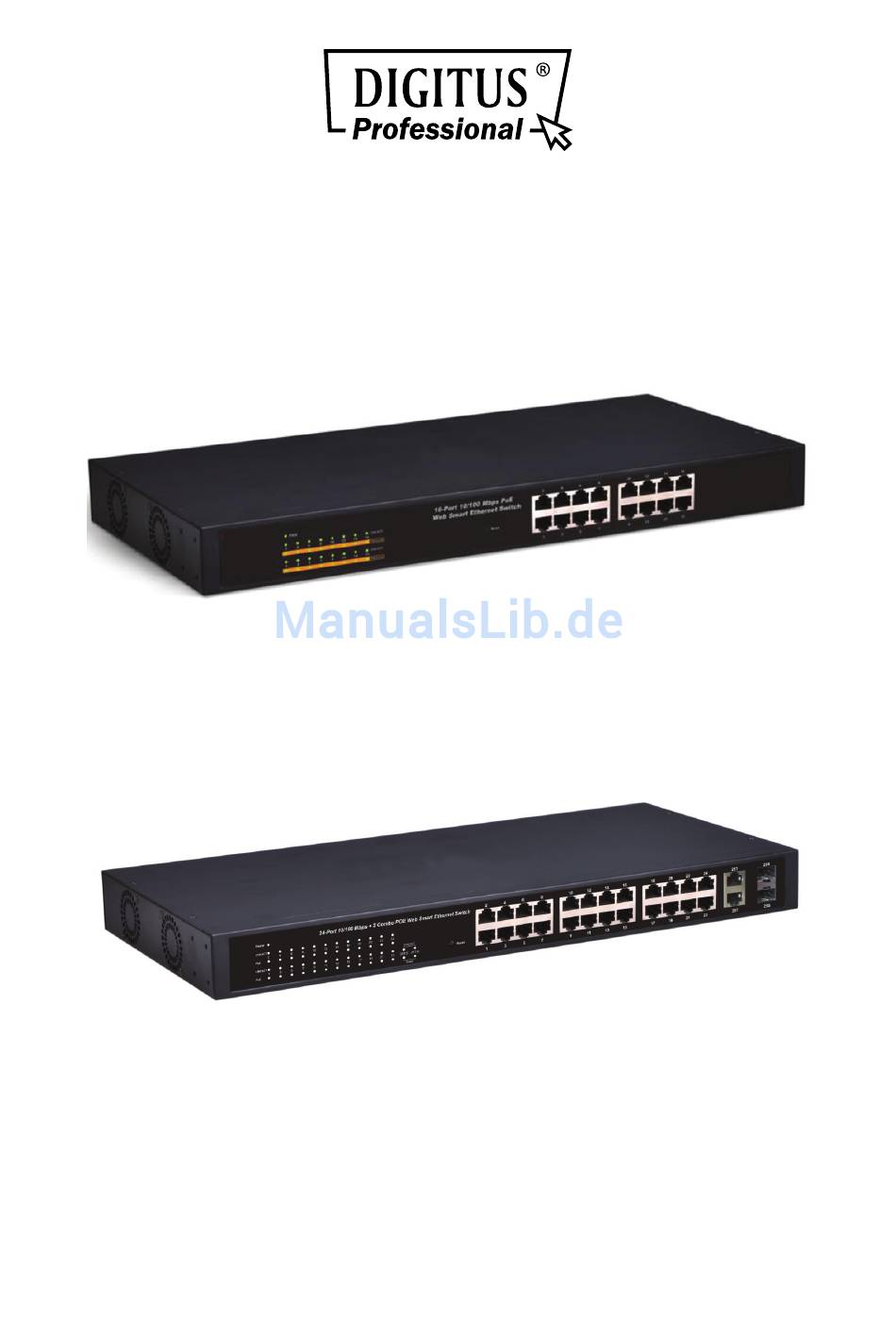

- Seite 1 16-PORT 10/100MBPS PoE WEB SMART ETHERNET-SWITCH 24-PORT 10/100MBPS 2G COMBO PoE WEB SMART ETHERNET-SWITCH Bedienungsanleitung DN-95312 • DN-95313...
-
Seite 2: Inhaltsverzeichnis
DIGITUS POE Web Smart Ethernet Switch Inhalt Kapitel 1 Produkteinleitung ....................3 Produktübersicht ....................3 Ausstattungsdetails ..................... 3 Beschreibung der externen Komponenten ............3 1.3.1 Frontblende ..................... 3 1.3.2 Rückseite ....................4 1.3.3 Spezifikationen der LED-Anzeigen ............5 1.3.4 Frontblende ..................... 6 1.3.5 Rückseite .................... - Seite 3 DIGITUS POE Web Smart Ethernet Switch 4.4.1 VLAN-Modus ..................20 4.4.2 VLAN-Mitgliedeinstellung ..............21 4.4.3 Multi-zu-1-Einstellung ................22 Portzähler ......................23 QoS-Einstellung ....................24 4.6.1 Prioritätsmodus ..................24 4.6.2 Port, 802.1p, IP/DS-basiert ..............24 4.6.3 TCP/UDP Port-basiert ................24 Sicherheit ......................25 4.7.1 MAC-Adressbindung ................
-
Seite 4: Kapitel 1 Produkteinleitung
DIGITUS POE Web Smart Ethernet Switch Kapitel 1 Produkteinleitung Herzlichen Glückwunsch zum Kauf des PoE Web Smart Ethernet Switches von DIGITUS. Lesen Sie diese Anleitung bitte vor der Installation und Inbetriebnahme des Produkts sorgfältig durch, um in den Genuss sämtlicher Produktfunktionen zu kommen. -
Seite 5: Rückseite
DIGITUS POE Web Smart Ethernet Switch Abbildung 1 - Frontblende 10/100 Mbps RJ45-Ports (1~24): Die Ports unterstützen den Anschluss von Geräten mit einer Bandbreite von 10 Mbps oder 100 Mbps. Jeder Port verfügt über eine entsprechende 10/100 Mbps LED. 10/100/1000 Mbps RJ45-Ports (25T, 26T): Die Ports unterstützen den Anschluss von Geräten mit einer Bandbreite von 10 Mbps,... -
Seite 6: Spezifikationen Der Led-Anzeigen
DIGITUS POE Web Smart Ethernet Switch Switch auch mit dem PE-Kabel (Schutzerde) des Netzkabels oder mit einem Erdungskabel erden. 1.3.3 Spezifikationen der LED-Anzeigen Zu den LED-Anzeigen des Switches gehört eine Betriebsanzeige, 26 Anzeigen für LINK/ACT, 24 Anzeigen für PoE-Status und 2 Anzeigen für die Geschwindigkeit. Die LED-Anzeigen ermöglichen Ihnen die Überwachung, Diagnose und Fehlerbehebung jedes... -
Seite 7: Frontblende
DIGITUS POE Web Smart Ethernet Switch 1.3.4 Frontblende Auf der Frontblende des Switches befinden sich eine Reihe LED-Anzeigen und 16 x 10/100 Mbps RJ45-Ports. Abbildung 1 - Frontblende 10/100 Mbps RJ45-Ports (1~16): Die Ports unterstützen den Anschluss von Geräten mit einer Bandbreite von 10 Mbps oder 100 Mbps. -
Seite 8: Spezifikationen Der Led-Anzeigen
DIGITUS POE Web Smart Ethernet Switch 1.3.6 Spezifikationen der LED-Anzeigen Zu den LED-Anzeigen des Switches gehört eine Betriebsanzeige, 16 Anzeigen für LINK/ACT und 16 Anzeigen für PoE-Status. Die LED-Anzeigen ermöglichen Ihnen die Überwachung, Diagnose und Fehlerbehebung jedes Problems mit dem Switch, der Verbindung oder den angeschlossenen Geräten. -
Seite 9: Kapitel 2 Installation Und Anschluss Des Switches
DIGITUS POE Web Smart Ethernet Switch Kapitel 2 Installation und Anschluss des Switches Dieser Abschnitt beschreibt die Installation des Ethernet Switches und wie er angeschlossen wird. Lesen Sie die folgenden Abschnitte und führen Sie die Schritte in der dargestellten Reihenfolge durch. -
Seite 10: Rackeinbau In Einem 19 Zoll Schrank
DIGITUS POE Web Smart Ethernet Switch 2.1.2 Rackeinbau in einem 19 Zoll Schrank Der Switch kann in einem EIA 19 Zoll Rack mit Standardgröße montiert werden, welches in einem Verteilerschrank mit anderen Netzwerkgeräten platziert werden kann. Befolgen Sie zum Einbau des Switches diese Schritte: Befestigen Sie die Einbauhalterungen mit den mitgelieferten Schrauben an den Seiten des Switches (an jeder Seite eine). -
Seite 11: Anschluss Eines Computers (Nic) An Den Switch
DIGITUS POE Web Smart Ethernet Switch Netzkabelanschluss: Verbinden Sie mit dem mitgelieferten Netzkabel den Netzanschluss auf der Rückseite des Switches mit einer externen Steckdose und kontrollieren Sie, ob die Betriebsanzeige leuchtet. Wenn sie leuchtet, ist die Stromversorgung in Ordnung. 2.2 Anschluss eines Computers (NIC) an den Switch Setzen Sie die Netzwerkkarte (NIC) in den Computer ein. -
Seite 12: Kapitel 3 Anmeldung Am Switch
DIGITUS POE Web Smart Ethernet Switch Kapitel 3 Anmeldung am Switch 3.1 Switch mit Endknoten verbunden Benutzen Sie ein normales Cat.5/5e Ethernet-Kabel (UTP/STP), um den Switch mit einem Endknoten zu verbinden, wie unten dargestellt. Die Ports des Switches werden automatisch auf die Eigenschaften (MDI/MDI-X, Geschwindigkeit, Duplex) des Geräts eingestellt, das... - Seite 13 DIGITUS POE Web Smart Ethernet Switch Geben Sie die ID und das Passwort ein (Das werksseitige Standard-ID zur Anmeldung und das Passwort lauten jeweils admin). Klicken Sie anschließend auf „OK“ um sich am Konfigurationsfenster des Switches anzumelden, siehe unten. (Ansicht der 24-Portversion) Auf der Weboberfläche werden in der linken Spalte das Konfigurationsmenü...
-
Seite 14: Kapitel 4 Konfiguration Des Switches
DIGITUS POE Web Smart Ethernet Switch Kapitel 4 Konfiguration des Switches 4.1 Administrator 4.1.1 Konfiguration der Authentifizierung Im Dialogfenster der Authentifizierungskonfiguration können Sie den Benutzernamen und das Passwort ändern und dann einen neuen Benutzernamen und ein neues Passwort eingeben. Drücken Sie nach Abschluss zum Übernehmen die Taste „Update“. -
Seite 15: Standardeinstellungen Laden
DIGITUS POE Web Smart Ethernet Switch Die MAC-Adresse und die Version des Swiches werden in der Systemstatus-Dialogbox angezeigt. In das Bemerkungsfeld können außer Sonderzeichen, die Zeichen „a-z“, „A-Z“, „0-9“, „_“, „+“, „-“, „=“ eingegeben werden. 4.1.4 Standardeinstellungen laden Klicken auf die Taste „Load“ setzt den Switch auf die ursprüngliche Konfiguration zurück. -
Seite 16: Gerät Neu Starten
DIGITUS POE Web Smart Ethernet Switch nach Abschluss die Imagedatei und klicken Sie zum Aktivieren auf die Taste „Update“. ↓ ↓ ↓ ↓ 4.1.6 Gerät neu starten Mit dieser Seite wird das Gerät erneut gestartet. Drücken Sie zum Aktivieren des Neustarts des Geräts die Taste „Confirm“. -
Seite 17: Poe
DIGITUS POE Web Smart Ethernet Switch 4.2 POE 4.2.1 POE-Status Auf dieser Seite kann der POE-Status überprüft werden. Sie können hier die max. verfügbare Leistung einstellen. 4.2.2 POE-Einstellung Auf dieser Seite wird PoE eingestellt. Status: Aktiviert oder deaktiviert eine bestimmte Funktion. -
Seite 18: Poe-Leistungsverzögerung
DIGITUS POE Web Smart Ethernet Switch 4.2.3 PoE-Leistungsverzögerung Auf dieser Seite wird die PoE-Leistungsverzögerung eingestellt. 4.2.4 PoE-Zeitplan Auf dieser Seite wird der PoE-Zeitplan eingestellt und eine POE-Funktion wird zu einer angegebenen Zeit gestartet. 4.2.5 NTP-Einstellung Auf dieser Seite wird NTP eingestellt. -
Seite 19: Port-Verwaltung
DIGITUS POE Web Smart Ethernet Switch NTP Server: Dies ist die IP-Adresse, von der die NTP-Informationen geholt werden. Time Zone: Wählen Sie aus der Pulldown-List Ihre lokale Zeitzone aus. 4.3 Port-Verwaltung 4.3.1 Port-Konfiguration Auf dieser Seite wird der Betriebsmodus des physikalischen Ports konfiguriert. -
Seite 20: Port-Spiegelung
DIGITUS POE Web Smart Ethernet Switch Pause: Flusskontrolle für Vollduplex. Wenn die Flusskontrolle aktiviert ist, kann der Switch die Geschwindigkeit mit seinem Peer synchronisieren, um Paketverluste zu vermeiden, die durch hohe Netzbelastung verursacht wurden. Backpressure: Flusskontrolle für Halbduplex. Ein Zustand, bei dem ein Switch ein sendendes Gerät veranlasst, mit dem Schicken von Datenpaketen zu warten, bis der Engpass beseitigt... -
Seite 21: Broadcast-Sturmkontrolle
DIGITUS POE Web Smart Ethernet Switch 4.3.4 Broadcast-Sturmkontrolle Die Broadcast-Sturmkontrolle wird benutzt, um die überzähligen Broadcastpakete mit der Nummer von 1 bis 63 zu blockieren. (Ansicht der 24-Portversion) Zum Beispiel: Der Broadcast-Sturm von Port 1 bis 8 ist aktiviert und die Schwelle ist auf 10 eingestellt. -
Seite 22: Vlan-Mitgliedeinstellung
DIGITUS POE Web Smart Ethernet Switch definieren, einschließlich „ein VLAN-Tag hinzufügen“, „ein VLAN-Tag entfernen“ oder „VLAN-Tag nicht berücksichtigen“. Wenn Sie die Taste „Change VLAN mode“ anklicken, wird der Modus auf Tag-basiertes VLAN geändert. Zu den Ausgangspaketen des Ausgangsports wird ein Tag hinzugefügt, wenn die Option Add tag ausgewählt wurde. -
Seite 23: Multi-Zu-1-Einstellung
DIGITUS POE Web Smart Ethernet Switch (Ansicht der 24-Portversion) Tag-basiertes VLAN Die folgende Abbildung zeigt: Ports 1, 2, 3, 4, 5, 6, 7 befinden sich in der gleichen VLAN-Gruppe. Die 2 Porttag VID-Nummer ist 123. (Ansicht der 24-Portversion) 4.4.3 Multi-zu-1-Einstellung... -
Seite 24: Portzähler
DIGITUS POE Web Smart Ethernet Switch (Ansicht der 24-Portversion) Hinweis: Wenn der VLAN-Modus von Port- zu Tag-basiert wechselt, wird die Einstellung der Port-basiert gelöscht. Ähnlich ist es, wenn der VLAN-Modus von der Tag- zu Port-basiert wechselt, wird die Einstellung Tag-basiert gelöscht. -
Seite 25: Qos-Einstellung
DIGITUS POE Web Smart Ethernet Switch 4.6 QoS-Einstellung 4.6.1 Prioritätsmodus Auf dieser Seite kann der Zeitplanmodus für die TX-Paketpriorität eingestellt werden. Wenn das Warteschlangengewicht auf „0“ eingestellt wurde, wird es als „8“ behandelt. „low weight“ und „high weight“ bedeuten das Verhältnis des Pakets in der Sendewarteschlange. -
Seite 26: Sicherheit
DIGITUS POE Web Smart Ethernet Switch 4.7 Sicherheit 4.7.1 MAC-Adressbindung Dies ist eine Port-Bindungsfunktion. Diese Funktion bietet eine Methode für den Administrator, um die Beziehung zwischen dem physikalischen Port und der MAC-Adresse festzulegen. Durch Angabe der MAC-Adresse für jeden Port kann der Switch nur die Pakete der Quelle weiterleiten, die in der Tabelle angegeben wurde. -
Seite 27: Spanning-Tree
DIGITUS POE Web Smart Ethernet Switch Der Switch unterstützt zwei Methoden zum Filtern des TCP/UDP-Protokolls. Allow bedeutet, dass wenn die Portnummer des ausgewählten Ports der Portnummer der Filtereinstellung entspricht, werden die Pakete zum Zielport weitergeleitet. Deny bedeutet, dass wenn die Portnummer des ausgewählten Ports nicht der Portnummer der Filtereinstellung entspricht,... -
Seite 28: Loopback-Erkennung
DIGITUS POE Web Smart Ethernet Switch wechseln. Sie wird normalerweise gemäß den folgenden Prioritätsregeln eingestellt und RPC kann beim Standardwert bleiben. RPC: Stammpfadkosten. Der Wertbereich geht von 0 bis 200000000 und wird zur Bestimmung des Ports zu den Stammpfadkosten verwendet. Da dies oft mit der Geschwindigkeit erfolgt, wenn sie auf Auto eingestellt ist, verhält sich sein Wert umgekehrt proportional zur... -
Seite 29: Bündelung
DIGITUS POE Web Smart Ethernet Switch Reset All Ports: Diese Taste erzwingt das Rücksetzen der Portfunktion. Status: Zeigt den aktuellen Status aller Ports an. (Ansicht der 24-Portversion) 4.9 Bündelung Mit Port-Aggregation werden mehrere Ports zusammengefasst, um eine Gruppe zu bilden und um die Zugang/Ausganglast in der Aggregationsgruppe und allen Mitgliedern der Portfreigabe zu erreichen, während sie auch eine höhere Verbindungszuverlässigkeit bietet. -
Seite 30: Dhcp Relais Agent
DIGITUS POE Web Smart Ethernet Switch 4.10 DHCP Relais Agent 4.10.1 DHCP Relais Agent DHCP bietet eine transparente Übertragung zu einem DHCP-Broadcastpaket. Ein Broadcastpaket in einem DHCP-Client (oder Server) kann zu anderen Segmenten eines DHCP-Servers (oder Clients) transparent gesendetet werden. Ein Client im Subnetzwerk kann mit anderen Subnetzwerk-DHCP-Servern über DHCP-Relais kommunizieren. -
Seite 31: Miscellaneous (Sonstiges)
DIGITUS POE Web Smart Ethernet Switch „Update“ drücken, um ursprüngliche Konfiguration wiederherzustellen. Der Inhalt des EEPROMs kann unter dem angegebenen Pfad gespeichert werden und der Standardname lautet down.bin. 4.12 Miscellaneous (Sonstiges) Miscellaneous wird zum Konfigurieren der Alterungszeit der Ausgangswarteschlange, des VLAN-Fortschritt, des IGMP-Snooping und der VLAN-Uplink-Funktionseinstellung verwendet. -
Seite 32: Snmp-Einstellungen
DIGITUS POE Web Smart Ethernet Switch während Pausenpakete empfangen werden. Die normalen Pakete, die vom Port (Port 1) übertragen werden, können zu einem anderen Port weitergeleitet werden, wenn Port 2 weitere Pauseframes ausgibt. VLAN Striding Durch Auswahl dieser Funktion leitet der Switch Unicast-Pakete zum Zielport weiter, egal ob sich der Zielport im gleichen VLAN befindet. -
Seite 33: Anhang: Technische Daten
DIGITUS POE Web Smart Ethernet Switch Anhang: Technische Daten Modell DN-95312 DN-95313 24 x 10/100 Mbps Ports mit Anzahl der Ports 16 x 10/100 Mbps Ports mit Auto-Negotiation, 2 x 1000 Mbps Auto-Negotiation Combo 10/100 M Link/Act LED-Anzeigen Stromversorgung Stromversorgung Stromversorgung -: Pin 4 &...
