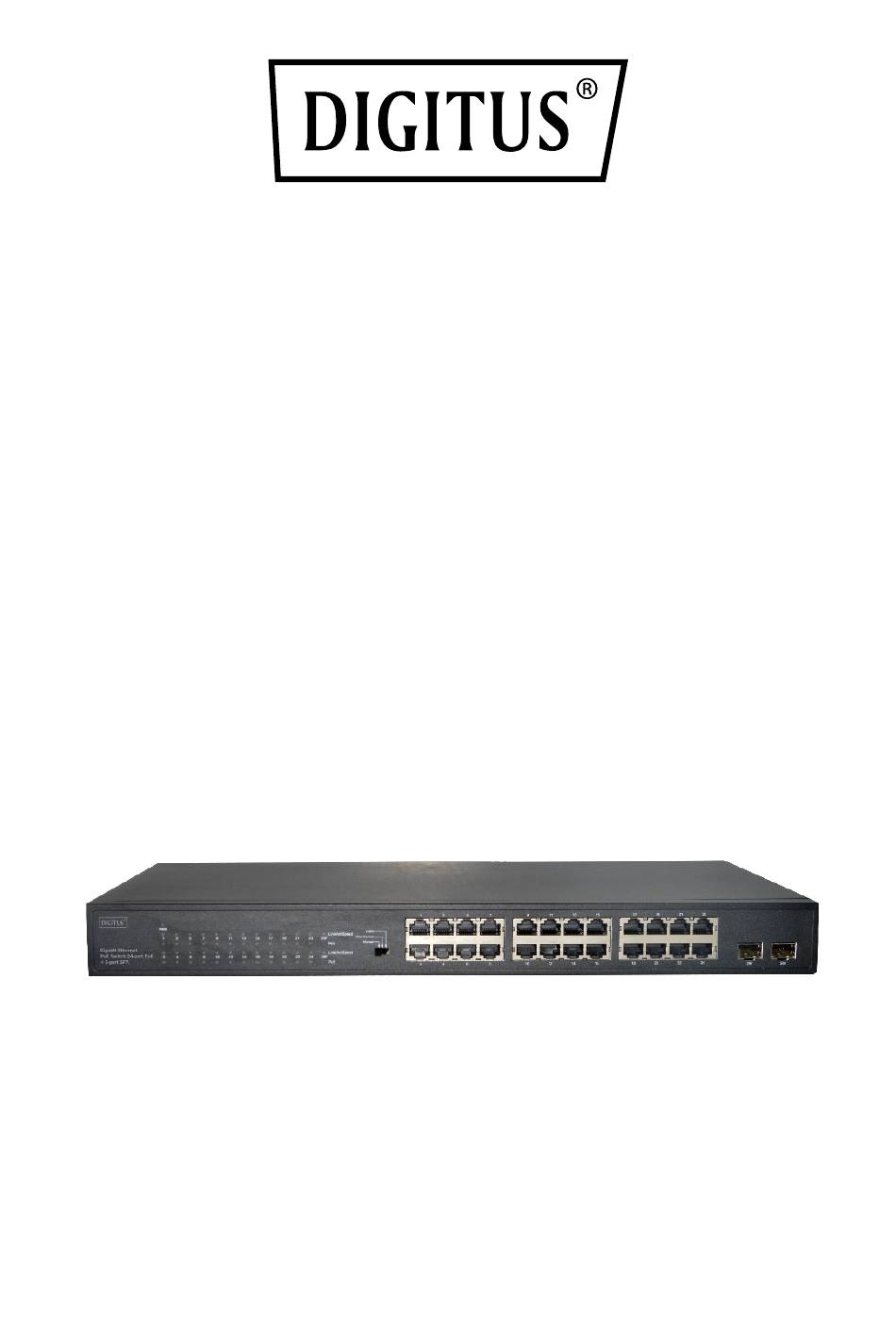

- Seite 1 Gigabit Ethernet PoE-Switch, 24 PoE-Ports + 2 SFP-Ports, 370 W PoE-Leistungsbudget Kurzanleitung DN-95348-1...
-
Seite 2: Inhaltsverzeichnis
6.3 Anschluss des Switches an einen Computer (NIC) ......10 6.4 Anschluss von PD-Geräten ............. 10 1. Einleitung Der im Rack montierbare 24-Port Gigabit Switch von DIGITUS verfügt über 24 Power-over-Ethernet-Ports sowie zwei zusätzliche SFP- Glasfaserports und bietet eine signifikante Verbesserung der Leistung und Effizienz Ihres Netzwerks. -
Seite 3: Funktionen
2. Funktionen 1. Unterstützt normalen Modus, VLAN-Modus und Flusskontroll-Modus, flexibel wechselbar 2. Gigabit-Ethernet-Speed 3. Zwei zusätzliche SFP-Uplinks für Glasfaser 4. Im Racksystem (1U) montierbar 5. 24 x 10/100/1000Mbps RJ45-Ports, unterstützt automatische Port-Erkennung (Auto MDI/MDIX) 6. 2 x 1000 Mbps SFP-Ports; 7. - Seite 4 1000Base-SX: 62,5 μm/50 μm MMF (2 m~550 m) 1000Base-LX: 62,5 μm/50 μm MMF (2 m~550 m) oder 10 μm SMF (2 m~5000 m) Übertragungsmethode Store-and-forward MAC-Adresstabelle Switching-Kapazität 52 Gbps Paketweiterleitungsrate 38,688 Mpps Paketpufferspeicher 4,1 Mbit Jumbo-Frames 9216 Bytes Normaler Flusskontrolle aktiv, alle Ports des Switch Betriebsmodus...
-
Seite 5: Beschreibung Der Äußeren Komponenten
Lagertemperatur: -40 °C ~ 70 °C Betriebsfeuchtigkeit: 10 % ~ 90 % RF (nicht kondensierend) Lagerfeuchtigkeit: 5 % ~ 90 % RF (nicht kondensierend) 5. Beschreibung der äußeren Komponenten 5.1 Frontblende Auf der Frontblende des Switches befinden sich eine Reihe LED-Anzeigen, ein Schalter für den Moduswechsel sowie 24 x 10/100/1000-Mbps-RJ-45- Ports und zwei SFP-Slots (siehe Abbildung unten). - Seite 6 Die folgende Tabelle zeigt und erklärt die LED-Anzeigen des Switches. Beschriftung LED-Anzeige auf der Status Bedeutung Frontblende Das Gerät ist ausgeschaltet. Stromanzeige Durchgehend Das Gerät ist grün eingeschaltet. Der Port ist NICHT verbunden. Durchgehend Der Port ist mit 1000 Ethernet- grün Mbps verbunden.
-
Seite 7: Moduswechsel
Moduswechsel: Sie können den Switching-Modus wählen. Normaler Betriebsmodus (Normal): Flusskontrolle aktiv, alle Ports des Switch können miteinander kommunizieren. Flusskontroll-Modus: Flusskontrolle inaktiv, alle Ports des Switch können miteinander kommunizieren. VLAN-Modus: Ports 1-24 können nicht miteinander, aber mit den Uplink-Ports 25F-26F kommunizieren. -
Seite 8: Montage Und Anschluss Des Switches
6. Montage und Anschluss des Switches Dieser Teil beschreibt die Montage und den Anschluss des PoE-Ethernet- Switches. Lesen Sie sich die folgenden Kapitel durch und führen Sie die Anweisungen in der angegebenen Reihenfolge aus. 6.1 Montage Befolgen Sie die folgenden Anweisungen genau, um Schäden am Gerät sowie Sicherheitsrisiken durch fehlerhafte Montage zu vermeiden. - Seite 9 1. Befestigen Sie die Montageschienen an beiden Seiten des Switches und sichern Sie sie mit den mitgelieferten Schrauben. 2. Montieren Sie den Switch mit den mitgelieferten Schrauben am Rack und ziehen Sie die Schrauben fest. Einschalten des Switches: Der Switch wird über den internen, hochleistungsfähigen Adapter mit 100-240 V, 50/60 Hz AC versorgt.
-
Seite 10: Anschluss Des Switches An Einen Computer (Nic)
6.3 Anschluss des Switches an einen Computer (NIC) Legen Sie die NIC in den Computer ein. Nach der Installation des Netzwerkkartentreibers schließen Sie ein Ende eines Netzwerkkabels an einen RJ-45-Port am Computer an und schließen Sie das andere Ende an einen beliebigen RJ-45-Port des Switches an.
