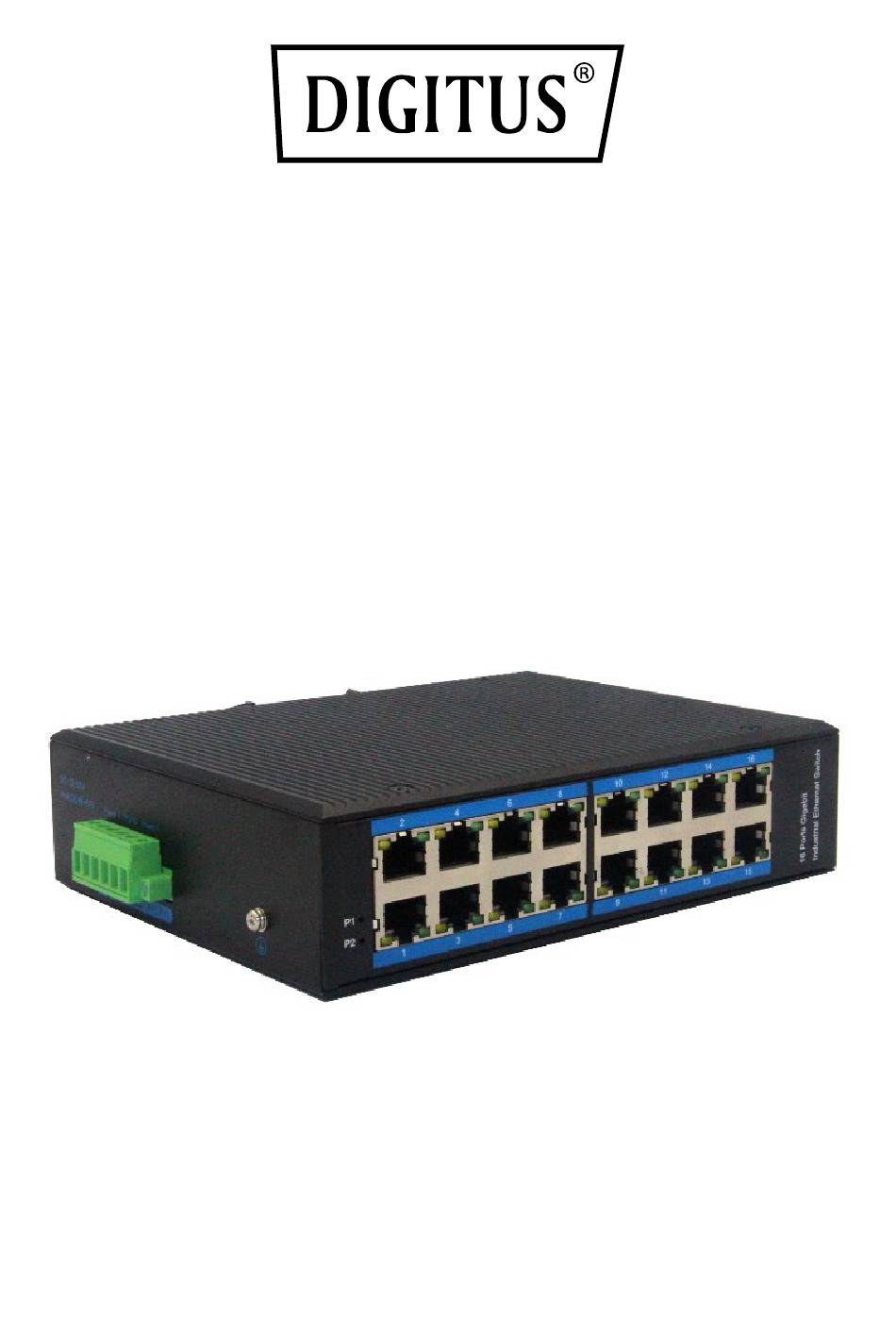

- Seite 1 INDUSTRIEGEEIGNETER 16-PORT GIGABIT SWITCH, UNVERWALTET Kurzanleitung DN-651129...

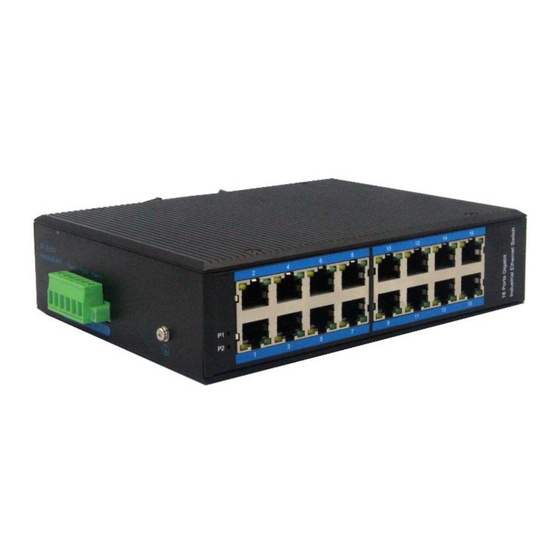

- Seite 2 Industriegeeigneter Ethernet-Switch mit 16 Ports, 10 / 100 / 1000 Mbps BASE-TX, das Produkt erfüllt die CE-, FCC- und RoHS-Standards. Der DN-651129-Switch ist für eine Betriebstemperatur zwischen - 40°C ~ 85°C geeignet, übersteht durch seine Robustheit auch raue Umgebungsbedingungen und passt in die kompakten Ausmaße eines Schaltschranks.
-
Seite 3: Spezifikationen
Switch-Port ein PD-Gerät mit Strom versorgt (dieses Modell unterstützt kein PoE); die Ein-/Aus-Leuchtanzeige leuchtet, wenn das Gerät mit dem Stromnetz verbunden ist. 3. Funktionen • Hervorragende optische und elektrische Eigenschaften dank qualitativ hochwertigem photoelektrischen Integrationsmodul • Zuverlässige Datenübertragung und lange Lebensdauer •... - Seite 4 4.5 Stromversorgung: Eingangsspannung: 12-52 V DC (redundante Stromversorgung auf zwei Wegen), Anschlussklemmleiste: Phoenix- Anschlussklemmleiste, unterstützt zweifache (redundante) Stromversorgung, integrierter Überspannungsschutz 4,0 A, Unterstützt Verpolungsschutz 4.6 Mechanische IP40-Aluminiumgehäuse Eigenschaften: Montage auf DIN-Schiene Selbstkühlend ohne Lüfter Gewicht: 0,9 kg Maße: 175,6 x 135 x 45,5 mm 4.7 Industriestandards: FCC CFR47 Teil 15, EN55022/CISPR22, Klasse A...
- Seite 5 5.Schnittstellendefinition 10/100/1000Base-TX Ethernet-Schnittstelle: Der Switch bietet MDI/MDI-X-Selbstidentifikation und unterstützt Kabel auf allen 10/100/1000Basc-TX-Ports. Während des Betriebs kann der Ethernet-Port des Switches über Netzwerkkabel mit anderen Ethernet-Endgeräten (ungekreuzt oder gekreuzt) verbunden werden. Verwenden Sie dazu ein verdrilltes, geschirmtes Zweidrahtkabel der Klasse 5. Die folgende Abbildung zeigt die Definition der Pins der Ethernet-Ports: Der RJ45-Port unterstützt automatischen MDI-/MDI-X-Betrieb.
-
Seite 6: Led-Anzeige
6.LED-Anzeige LED-Anzeige Status Definition Rote LED Normale leuchtet Stromversorgung P1/P2 Rote LED Abnormale oder keine leuchtet nicht Stromversorgung Gelbe LED Normaler leuchtet Netzwerkanschluss Gelbe LED Normale Link- blinkt Kommunikation RJ45-Anzeige Grüne LED Normale PoE- leuchtet Stromversorgung Gelbe/grüne Keine Verbindung am LED leuchtet Port nicht... - Seite 7 • Vermeiden Sie beim Platzieren des Switches mit Staub oder starker elektromagnetischer Interferenz belastete Umgebungen. 7.2 Montage auf DIN-Schiene Überprüfen Sie zunächst die Verankerung und Stabilität der Führungsschiene. Diese muss fest in der dafür vorgesehenen Aussparung am Switch einrasten. Platzieren Sie daraufhin von der Mitte aus auf beiden Seiten nacheinander die Schrauben an der Führungsschiene.
- Seite 8 mit dem Stromanschluss (P+1 und P-1 entsprechend der ersten Stromversorgung P1 sowie P+2 und P-2 entsprechend der zweiten Stromversorgung P2). Der unterstützte Spannungsbereich für die Stromversorgung beträgt 12 V DC bis 52 V DC. 8.Verpackung Inhalt Menge Industriefähiger 1 STÜCK Switch Gebrauchsanweisung 1 STÜCK...
