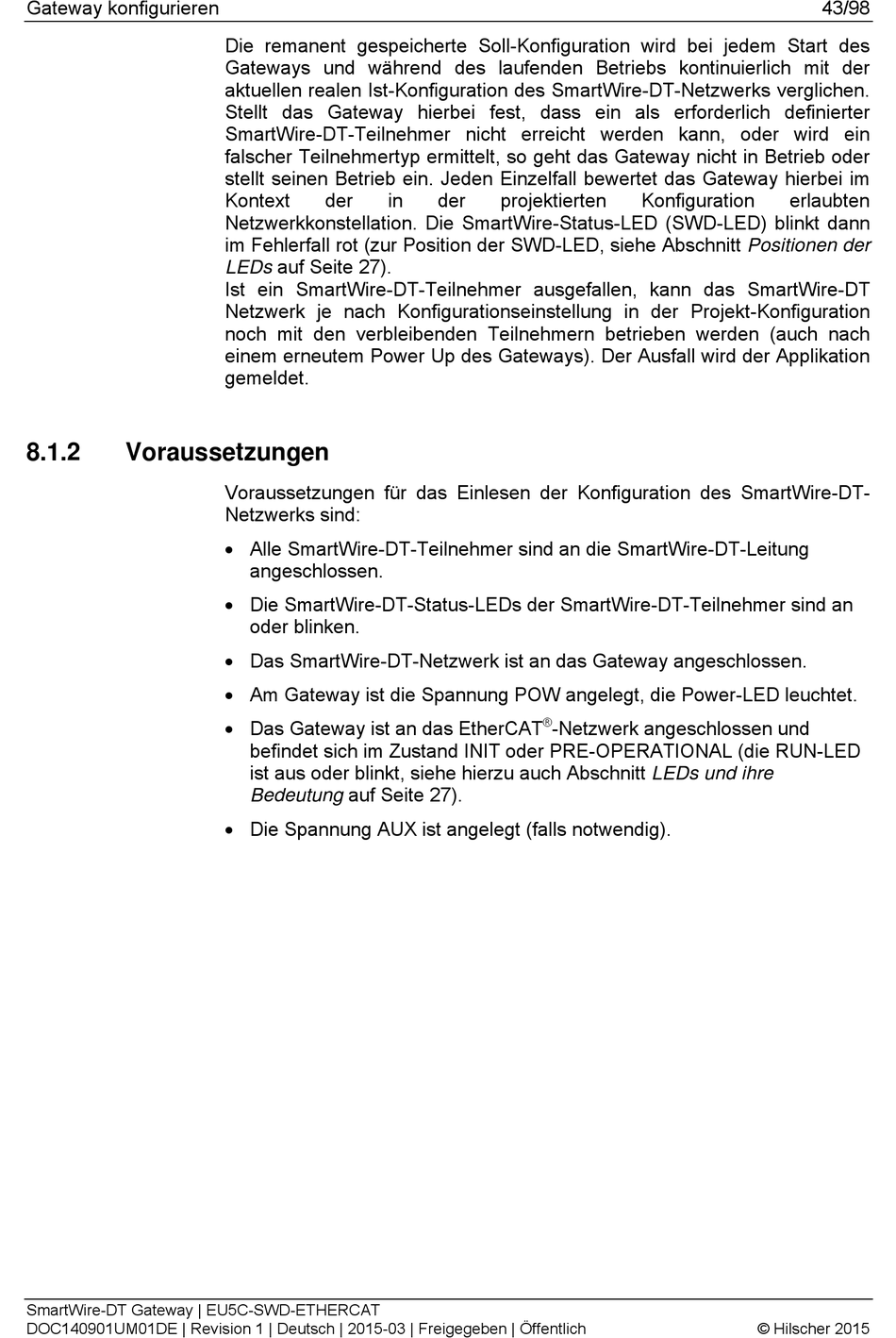

Die remanent gespeicherte Soll-Konfiguration wird bei jedem Start des
Gateways und während des laufenden Betriebs kontinuierlich mit der
aktuellen realen Ist-Konfiguration des SmartWire-DT-Netzwerks verglichen.
Stellt das Gateway hierbei fest, dass ein als erforderlich definierter
SmartWire-DT-Teilnehmer nicht erreicht werden kann, oder wird ein
falscher Teilnehmertyp ermittelt, so geht das Gateway nicht in Betrieb oder
stellt seinen Betrieb ein. Jeden Einzelfall bewertet das Gateway hierbei im
Kontext
der
in
Netzwerkkonstellation. Die SmartWire-Status-LED (SWD-LED) blinkt dann
im Fehlerfall rot (zur Position der SWD-LED, siehe Abschnitt Positionen der
LEDs auf Seite 27).
Ist ein SmartWire-DT-Teilnehmer ausgefallen, kann das SmartWire-DT
Netzwerk je nach Konfigurationseinstellung in der Projekt-Konfiguration
noch mit den verbleibenden Teilnehmern betrieben werden (auch nach
einem erneutem Power Up des Gateways). Der Ausfall wird der Applikation
gemeldet.
Voraussetzungen für das Einlesen der Konfiguration des SmartWire-DT-
Netzwerks sind:
Alle SmartWire-DT-Teilnehmer sind an die SmartWire-DT-Leitung
angeschlossen.
Die SmartWire-DT-Status-LEDs der SmartWire-DT-Teilnehmer sind an
oder blinken.
Das SmartWire-DT-Netzwerk ist an das Gateway angeschlossen.
Am Gateway ist die Spannung POW angelegt, die Power-LED leuchtet.
Das Gateway ist an das EtherCAT
befindet sich im Zustand INIT oder PRE-OPERATIONAL (die RUN-LED
ist aus oder blinkt, siehe hierzu auch Abschnitt LEDs und ihre
Bedeutung auf Seite 27).
Die Spannung AUX ist angelegt (falls notwendig).
der
projektierten
®
-Netzwerk angeschlossen und
Konfiguration
erlaubten
