Firmware-Recovery per HTTP
SmartWire-DT Gateway | EU5C-SWD-ETHERCAT
DOC140901UM01DE | Revision 1 | Deutsch | 2015-03 | Freigegeben | Öffentlich
4. Firmware-Datei für Download wählen.
Klicken Sie die Schaltfläche Durchsuchen, um ein Dialogfenster zur
Auswahl der Firmware-Datei zu öffnen, die Sie in das Gateway laden
möchten.
Navigieren Sie zum Speicherort der Firmware-Datei, markieren Sie die
Datei und klicken Sie anschließend Öffnen.
Hinweis: Die Firmware-Datei für das EU5C-SWD-ETHERCAT-Gateway
erkennen Sie am Dateinamen E030F0U0.nxf
Pfad und Name der gewählten Datei werden neben der Schaltfläche
Durchsuchen angezeigt.
5. Firmware-Datei in das Gateway laden.
Klicken Sie die Schaltfläche Transfer, um die neue Firmware-Datei auf
das Gateway zu übertragen.
Nach dem Start des Downloads mit der Schaltfläche Transfer wird die
Validität der neuen Firmware-Datei geprüft. Wird die Datei abgelehnt,
erscheint eine Fehlermeldung. Wird die Datei akzeptiert, erscheint nach
einer kurzen Weile die Aufforderung, ein Reset auf dem Gateway
ausführen, um die neue Firmware zu starten:

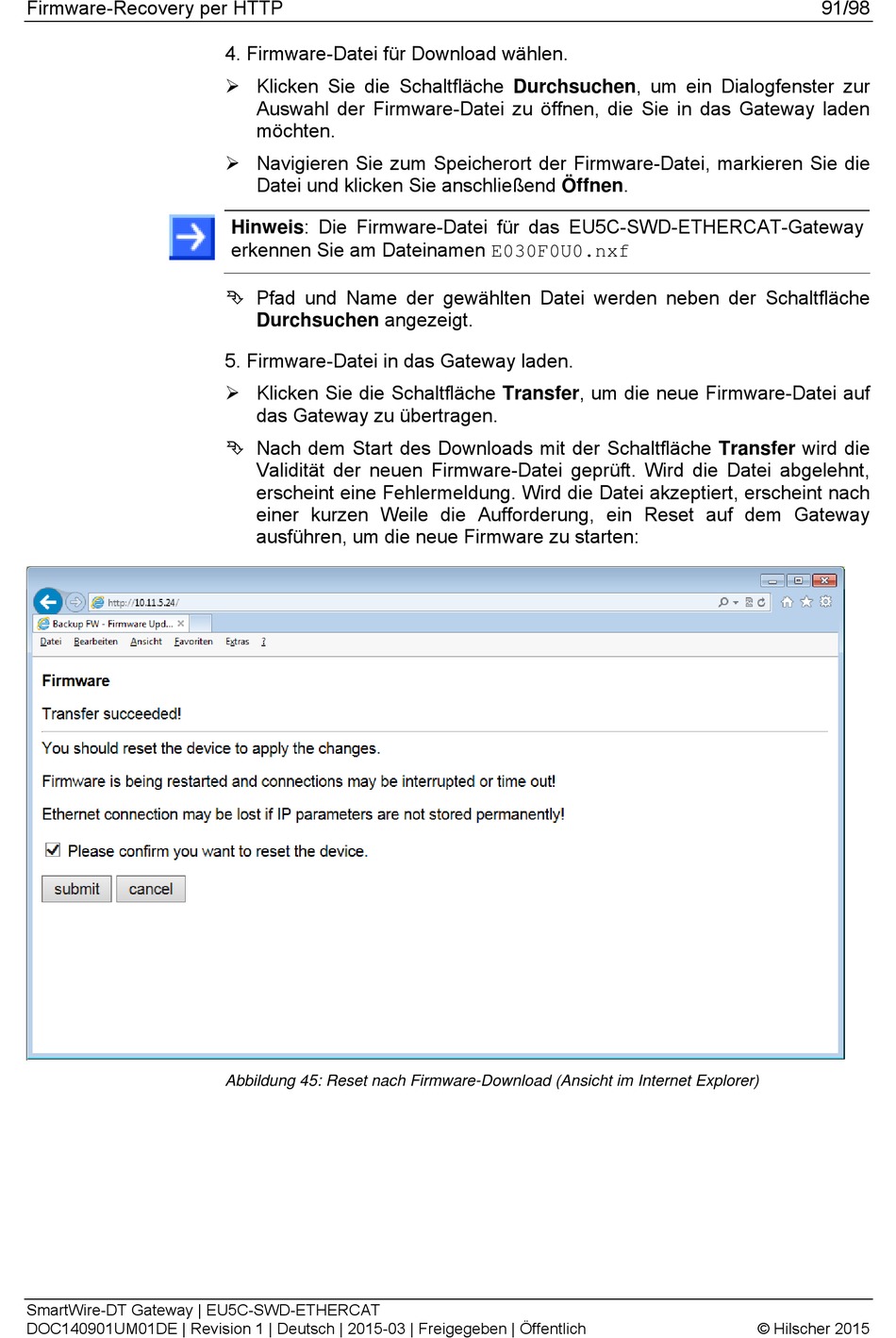

Abbildung 45: Reset nach Firmware-Download (Ansicht im Internet Explorer)
91/98
