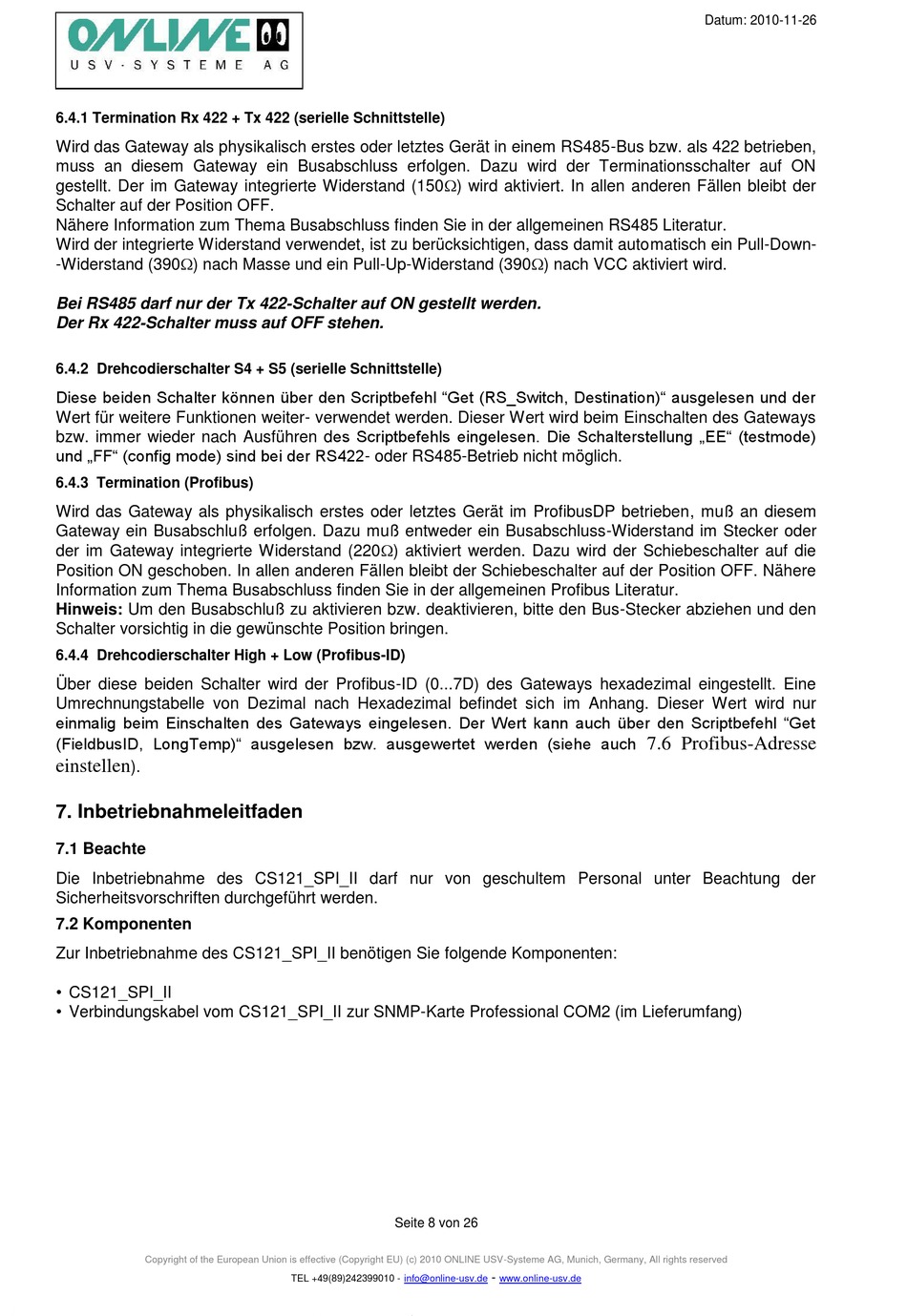

Datum: 2010-11-26

6.4.1 Termination Rx 422 + Tx 422 (serielle Schnittstelle)

Wird das Gateway als physikalisch erstes oder letztes Gerät in einem RS485-Bus bzw. als 422 betrieben,
muss an diesem Gateway ein Busabschluss erfolgen. Dazu wird der Terminationsschalter auf ON
gestellt. Der im Gateway integrierte Widerstand (150) wird aktiviert. In allen anderen Fällen bleibt der
Schalter auf der Position OFF.
Nähere Information zum Thema Busabschluss finden Sie in der allgemeinen RS485 Literatur.
Wird der integrierte Widerstand verwendet, ist zu berücksichtigen, dass damit automatisch ein Pull-Down-
-Widerstand (390) nach Masse und ein Pull-Up-Widerstand (390) nach VCC aktiviert wird.
Bei RS485 darf nur der Tx 422-Schalter auf ON gestellt werden.
Der Rx 422-Schalter muss auf OFF stehen.

6.4.2 Drehcodierschalter S4 + S5 (serielle Schnittstelle)

Diese beiden Schalter können über den Scriptbefehl "Get (RS_Switch, Destination)" ausgelesen und der
Wert für weitere Funktionen weiter- verwendet werden. Dieser Wert wird beim Einschalten des Gateways
bzw. immer wieder nach Ausführen des Scriptbefehls eingelesen. Die Schalterstellung „EE" (testmode)
und „FF" (config mode) sind bei der RS422- oder RS485-Betrieb nicht möglich.

6.4.3 Termination (Profibus)

Wird das Gateway als physikalisch erstes oder letztes Gerät im ProfibusDP betrieben, muß an diesem
Gateway ein Busabschluß erfolgen. Dazu muß entweder ein Busabschluss-Widerstand im Stecker oder
der im Gateway integrierte Widerstand (220) aktiviert werden. Dazu wird der Schiebeschalter auf die
Position ON geschoben. In allen anderen Fällen bleibt der Schiebeschalter auf der Position OFF. Nähere
Information zum Thema Busabschluss finden Sie in der allgemeinen Profibus Literatur.
Hinweis: Um den Busabschluß zu aktivieren bzw. deaktivieren, bitte den Bus-Stecker abziehen und den
Schalter vorsichtig in die gewünschte Position bringen.

6.4.4 Drehcodierschalter High + Low (Profibus-ID)

Über diese beiden Schalter wird der Profibus-ID (0...7D) des Gateways hexadezimal eingestellt. Eine
Umrechnungstabelle von Dezimal nach Hexadezimal befindet sich im Anhang. Dieser Wert wird nur
einmalig beim Einschalten des Gateways eingelesen. Der Wert kann auch über den Scriptbefehl "Get
(FieldbusID, LongTemp)" ausgelesen bzw. ausgewertet werden (siehe auch

7.6 Profibus-Adresse

einstellen
).

7. Inbetriebnahmeleitfaden

7.1 Beachte

Die Inbetriebnahme des CS121_SPI_II darf nur von geschultem Personal unter Beachtung der
Sicherheitsvorschriften durchgeführt werden.

7.2 Komponenten

Zur Inbetriebnahme des CS121_SPI_II benötigen Sie folgende Komponenten:
• CS121_SPI_II
• Verbindungskabel vom CS121_SPI_II zur SNMP-Karte Professional COM2 (im Lieferumfang)
Seite 8 von 26
