14 Technische Daten

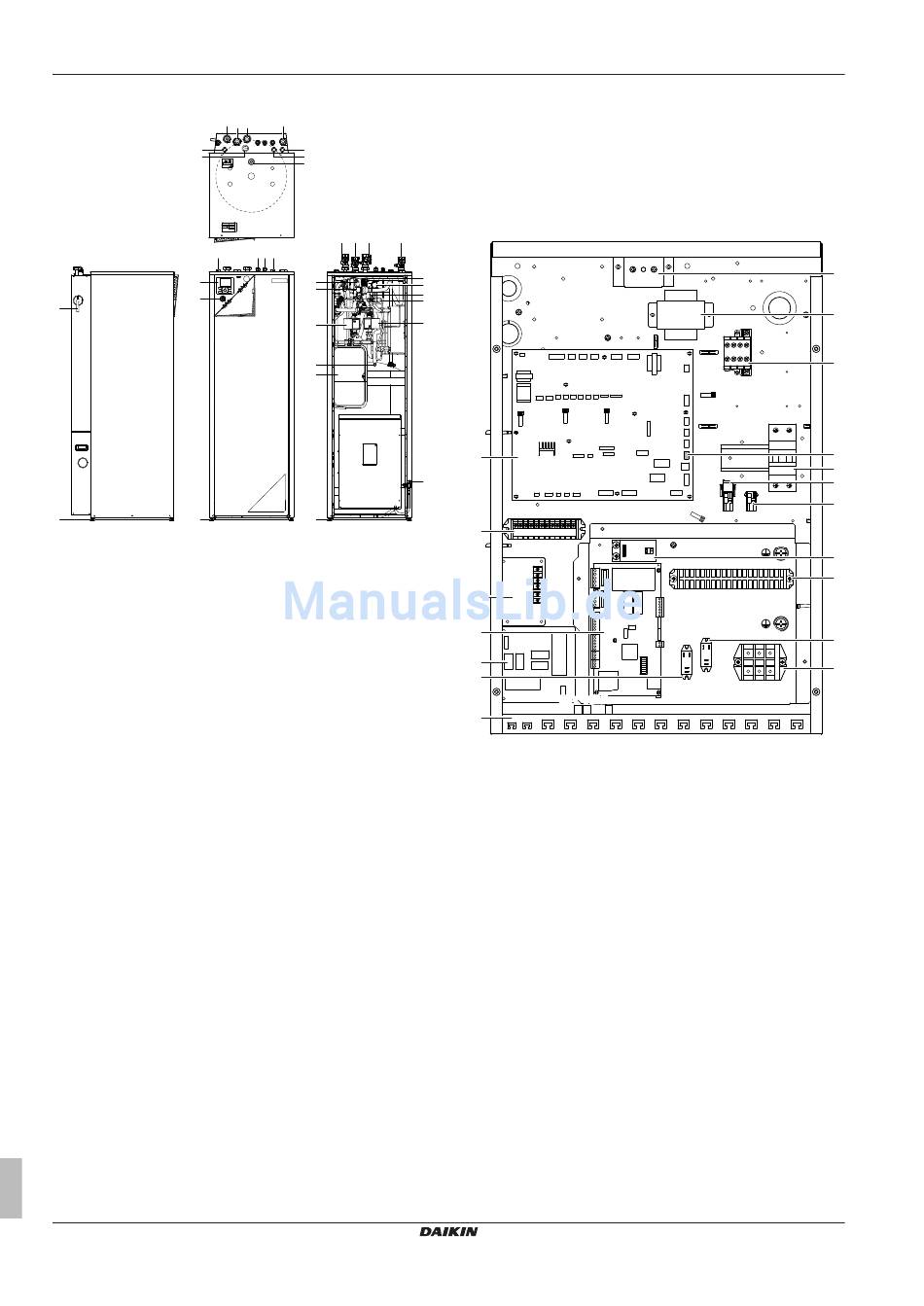

14.4.2 Komponenten: Innengerät
h
m
s
l
p
c
t
o o
a Anschluss an Gasleitung Ø15,9 mm Bördel
b Anschluss an Flüssigkeitsleitung Ø6,35 mm Bördel
c Druckmesser
d Sicherheitsventil
e Ablassventil Wasserkreislauf
f Entlüftung
g Anschluss für Wassereinlass (Haupt-/gemischte Zone) 1-1/4" BSP
(Innengewinde)
h Anschluss für Wasserauslass (Haupt-/gemischte Zone) 1-1/4" BSP
(Innengewinde)
i Anschluss für Wassereinlass (Zusatz-/direkte Zone) 1-1/4" BSP
(Innengewinde)
j Anschluss für Wasserauslass (Zusatz-/direkte Zone) 1-1/4" BSP
(Innengewinde)
k Brauchwasser: Kaltwassereinlass 3/4" BSP (Innengewinde)
l Brauchwasser: Kaltwasserauslass 3/4" BSP (Innengewinde)
m Steuerkabeldurchführung Ø24 mm
n Stromversorgungskabeldurchführung Ø24 mm
o Stellfüße
p Bedieneinheit (optional)
q Ablassventil Brauchwasserspeicherkreislauf
r Rückführungsanschluss G 1/2" (Innengewinde)
s Durchbruchöffnung für Rückführungsleitung oder Verkabelung der
Optionen Ø35 mm
t Entleerungsauslass (Gerät+Sicherheitsventil)
u Ausdehnungsgefäß
v 3-Wege-Ventil (Raumheizung/Brauchwasser)
w 3-Wege-Ventil (Mischventil für die Hauptzone)
x Wasserfilter (Zusatz-/direkte Zone)
y Wasserfilter (Haupt-/gemischt Zone)
z Pumpe (Zusatz-/direkte Zone)
aa Pumpe (Haupt-/gemischt Zone)
Referenzhandbuch für den Monteur
90
j g i
n
n
r
ab ab ac ac
a b k
v
x
aa
e
u
o
3D094406-1A
ab Absperrventil
ac Absperrventil mit Füllventil (im Lieferumfang enthaltenes Zubehör)
Die Zusatz-Zone ist die Temperaturzone mit der höchsten
Temperatur. Die Hauptzone ist die Temperaturzone mit der
niedrigsten Temperatur.
14.4.3 Komponenten: Schaltkasten (Innengerät)
f
y
w
d
z
o
q
n
X5M
m
j
l
i
X1Y X2YA
k
a Thermoschutz Reserveheizung Q1L
b Stromwandler TR1
c Reserveheizungs-Schaltschütz K1M
d Trennschalter der Reserveheizung F1B
e Stecker X6YA/X6YB/X6Y
f Stromkreis-Platine A6P
g Klemmleiste X2M (Hochspannung)
h Klemmleiste X1M (zum Außengerät)
i 3-Wege-Ventilrelais K2M und K3M
j Erweiterungsplatine A5P
k Kabelbinderhalterungen
l A4P-Digitale E/A-Platine (nur für Installationen mit Solar-Kit oder Kit
für Digitale E/A-Platine)
m Zusatz-Platine für die Einschränkung des Stromverbrauchs
n Klemmleiste X5M (Niederspannung)
o A1P-Hauptplatine
p Hauptplatine Sicherung FU1
Daikin Altherma – Geteilte Niedertemperatureinheit
Q1L
TR1
K1M
A1P
X6Y
X6YA X6YB
A6P
X2M
A5P
K3M
K2M
X1M
X4YA
ERHQ+ERLQ011~016 + EHVZ16S18CB
4P401677-1 – 2015.02
a
b
c
F1B
p
d
e
e
f
g
i
h
