ERLQ_W1
Anmerkungen:

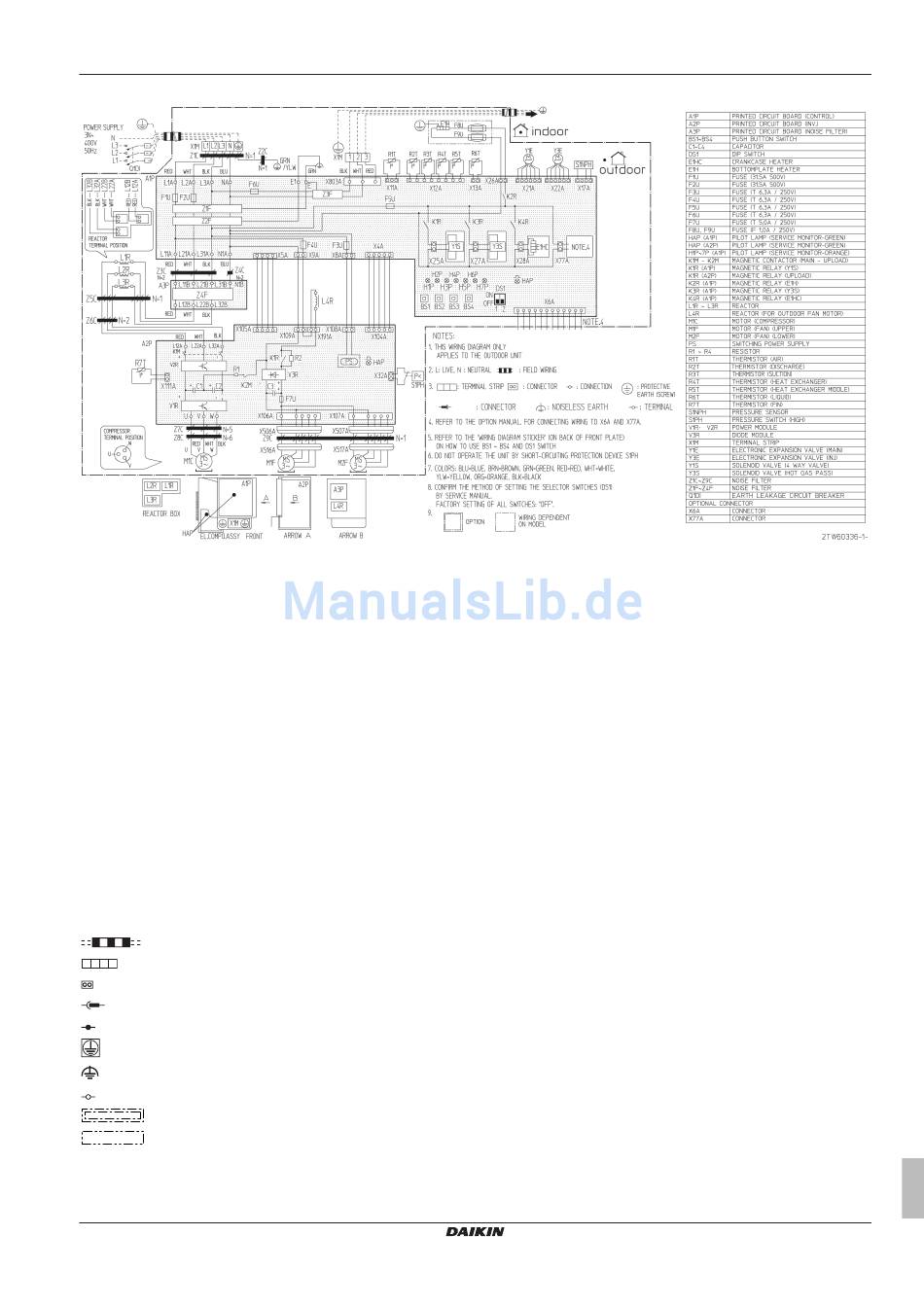

1 Dieser Schaltplan gilt nur für das Außengerät.
2 Symbole (siehe unten).
3 Symbole (siehe unten).
4 Informationen bezüglich des Anschlusses an ein Modell des
Typs X6A und X77A finden Sie im Optionshandbuch.
5 Verwendung der Schalter BS1~BS4 und DS1 siehe
Schaltplan-Aufkleber (auf der Rückseite der
Frontabdeckung).
6 Schließen Sie beim Betrieb nicht die Schutzeinrichtung S1PH
kurz.
7 Farben (siehe unten).
8 Anweisungen zur Einstellung der Wahlschalter (DS1) finden
Sie im Wartungshandbuch. Die Werkseinstellung für alle
Schalter ist AUS.
9 Symbole (siehe unten).
Symbole:
L Strom führend
N Neutral
Bauseitige Verkabelung
Anschlussleiste
Anschluss
Anschluss
Anschluss
Schutzleiter (Schraube)
Fremdspannungsarme Funktionserdung
Anschluss
Option
Modellabhängige Verkabelung
Farben:
BLK Schwarz
ERHQ+ERLQ011~016 + EHVZ16S18CB
Daikin Altherma – Geteilte Niedertemperatureinheit
4P401677-1 – 2015.02
BLU Blau
BRN Braun
GRN Grün
ORG Orange
RED Rot
WHT Weiß
YLW Gelb
Beschriftung:
A1P Platine (Steuerung)
A2P Platine (Inverter)
A3P Platine (Entstörfilter)
BS1~BS4 Druckknopfschalter
C1~C4 Kondensator
DS1 DIP-Schalter
E1H Bodenwannenheizung
E1HC Kurbelgehäuse-Heizelement
F1U Sicherung (31,5 A/500 V)
F2U Sicherung (31,5 A/500 V)
F3U Sicherung (T 6,3 A/250 V)
F4U Sicherung (T 6,3 A/250 V)
F5U Sicherung (T 6,3 A/250 V)
F6U Sicherung (T 6,3 A/250 V)
F7U Sicherung (T 5,0 A/250 V)
F8U, F9U Sicherung (F 1,0 A/250 V)
HAP (A1P) Leuchtdiode (Servicemonitor ist grün)
HAP (A2P) Leuchtdiode (Servicemonitor ist grün)
H1P~H7P (A1P) Leuchtdiode (Servicemonitor ist orange)
K1M, K2M Magnetischer Kontaktgeber (Netz,
Aufladung)
K1R (A1P) Magnetrelais (Y1S)
K1R (A2P) Magnetrelais (Aufladung)
