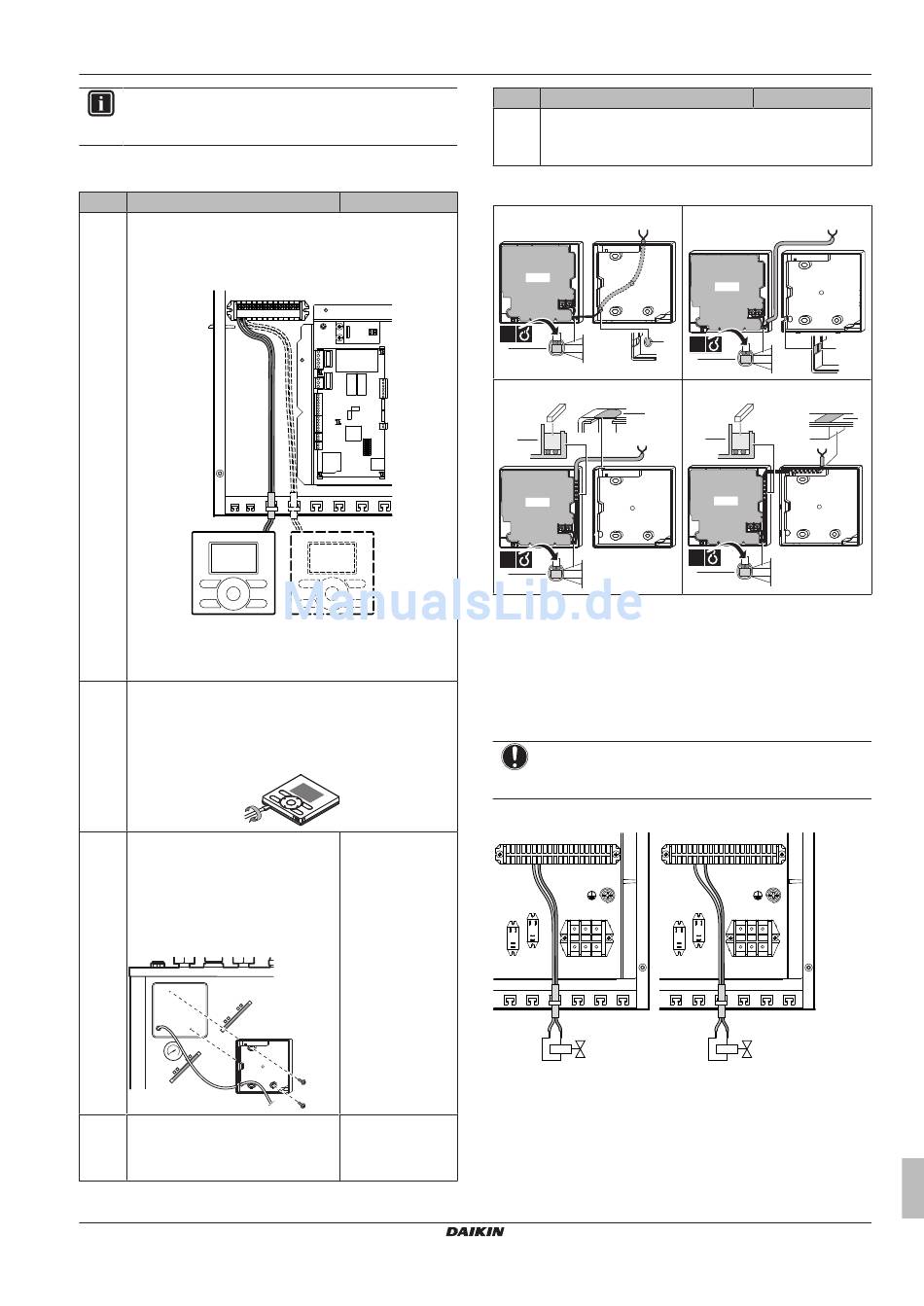

INFORMATION
Die Bedieneinheit kann nur als Raumthermostat der
Haupt-Zone verwendet werden.
Das Verfahren variiert leicht abhängig vom Installationsort der
Bedieneinheit.
#
Am Innengerät
1
Schließen Sie das Kabel der Bedieneinheit an das
Innengerät an.
Das Kabel mit Kabelbindern an den
Kabelbinderhalterungen befestigen.
1 2
A2P
a
a Haupt-Bedieneinheit
b Optionale Bedieneinheit
2
Stecken Sie einen Schraubendreher in die Schlitze unter
der Bedieneinheit und nehmen Sie die Frontblende
vorsichtig von der Rückblende ab.
Die Platine befindet sich in der Frontblende der
Bedieneinheit. Vermeiden Sie Beschädigungen.
3
Befestigen Sie die Rückblende der
Bedieneinheit an der
Blechverkleidung des Geräts.
Achten Sie darauf, dass Sie die
Rückseite der Bedieneinheit NICHT
durch zu festes Anziehen der
Befestigungsschrauben verbiegen.
4
Führen Sie die Anschlüsse wie in 4A
gezeigt durch.
ERHQ+ERLQ011~016 + EHVZ16S18CB
Daikin Altherma – Geteilte Niedertemperatureinheit
4P401677-1 – 2015.02
Im Raum
X5M
A5P
A2P
b
(a)
Befestigen Sie die
Rückblende der
Bedieneinheit an
der Wand.
Führen Sie die
Anschlüsse wie in
4A, 4B, 4C oder 4D
gezeigt durch.
#
Am Innengerät
5
Bringen Sie die Frontblende wieder an der Rückblende an.
Achten Sie beim Befestigen der Frontblende am Gerät
darauf, dass die Kabel NICHT eingeklemmt werden.
(a)
Die Haupt-Bedieneinheit ist für den Betrieb erforderlich,
muss aber separat bestellt werden (obligatorische Option).
4A Von der Rückseite
PCB
1×
a
b
4C Von oben
a
b
PCB
1×
b
a
Schneiden Sie diesen Teil für die Durchführung der Kabel
mit einer Kneifzange oder dergleichen aus.
b
Befestigen Sie die Kabel mit dem Kabelhalter und der
Klemme am vorderen Teil des Gehäuses.
7.9.12
So schließen Sie das Absperrventil an
1 Schließen Sie das Ventilsteuerkabel an die entsprechenden
Klemmen wie in der Abbildung unten dargestellt an.
HINWEIS
Die Verkabelung ist bei einem NC-Ventil (Schließer) und
einem NO-Ventil (Öffner) unterschiedlich.
NO
6 7
X2M
5
K3M
X1M
K2M
M2S
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
7 Installation
Im Raum
4B Von der linken Seite
PCB
1×
a
b
4D Von oben Mitte
b
PCB
1×
b
NC
5
7
X2M
6
K3M
X1M
K2M
M2S
Referenzhandbuch für den Monteur
a
41
