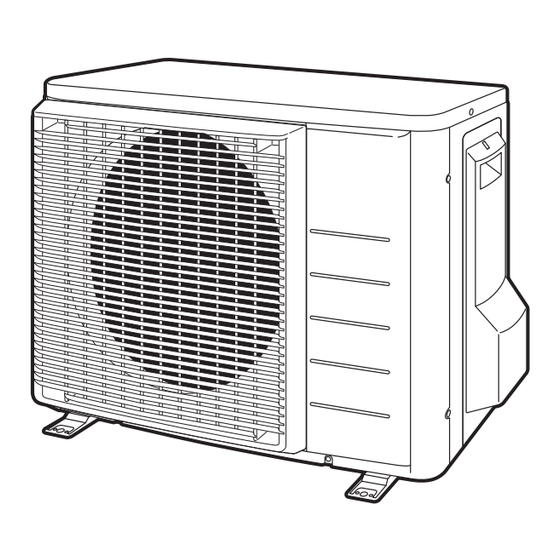

- Seite 1 INSTALLATIONS- ANLEITUNG R410A Split-Serie Installation manual English R410A Split series Installationsanleitung Deutsch Split-Baureihe R410A Manuel d’installation Français Série split R410A Montagehandleiding Nederlands R410A Split-systeem Modelle Manual de instalación ERWQ02AAV3 Español Serie Split R410A Manuale d’installazione Italiano Serie Multiambienti R410A Εγχειρίδιο εγκατάστασης...
- Seite 2 3P403988-4B...
-
Seite 3: Sicherheitshinweise
Sicherheitshinweise • Die hier beschriebenen Warnhinweise sind mit WARNUNG und ACHTUNG gekennzeichnet. Sie enthalten wichtige Informationen bezüglich der Sicherheit. Beachten Sie unbedingt alle Warnhinweise. • Bedeutung der Hinweise WARNUNG und ACHTUNG WARNUNG Eine Missachtung dieser Anweisungen kann zu Körperverletzungen oder Tod führen. - Seite 4 • Installieren Sie die Brauchwasser-Wärmepumpe auf einem stabilen Sockel, der das Gewicht des Geräts tragen kann. Ein Fundament von unzureichender Tragfähigkeit kann zu Herunterfallen und zu Unfällen mit Verletzungen führen. • Verwenden Sie ein Kabel mit geeigneter Länge. Verwenden Sie keine Drähte mit Verzweigungen oder ein Verlängerungskabel, weil sie zu Überhitzung, Stromschlag oder Bränden führen können.
- Seite 5 ACHTUNG • Installieren Sie die Brauchwasser-Wärmepumpe nicht an einem Ort, wo die Gefahr besteht, dass Gas austreten und sich entzünden könnte. Im Falle einer Gas-Leckage kann die Ansammlung von Gas in der Nähe der Brauchwasser- Wärmepumpe zu einem Brand führen. •...
-
Seite 6: Hinweise Zur Auswahl Des Standorts
Hinweise zur Auswahl des Standorts ACHTUNG Wird die Brauchwasser-Wärmepumpe bei niedrigen ● Bauen Sie ein großes Vordach an. Außentemperaturen betrieben, müssen die unten ● Bauen Sie ein Untergestell. aufgeführten Instruktionen befolgt werden. • Um das Gerät vor Wind zu schützen, installieren Sie es so, dass die Luftansaugseite zur Wand zeigt. -
Seite 7: Zeichnung Für Die Installation Des Außengeräts
Zeichnung für die Installation des Außengeräts WARNUNG Darauf achten, dass die Abmessungen für den Platzbedarf eingehalten werden, damit die Einheit korrekt installiert werden kann. Max. zulässige Rohrleitungs- 20 m länge Min. zulässige Rohrleitungs- 1,5 m Umwickeln Sie die länge Isolierleitung von oben bis Max. -
Seite 8: Hinweise Zur Installation
Installationsleitfaden WARNUNG Darauf achten, dass die Abmessungen für den Platzbedarf eingehalten werden, damit die Einheit korrekt installiert werden kann. • Wenn der Lufteintritt oder Luftaustritt an des Außengeräts durch eine Wand oder ein anderes Hindernis beeinträchtigt wird, müssen die unten angegebenen Abstände eingehalten werden. •... -
Seite 9: Installation Des Außengeräts
Installation des Außengeräts Installieren des Außengeräts 1) Ziehen Sie zur Installation des Außengeräts die "Hinweise zur Auswahl des Standorts" und die "Zeichnung für die Installation des Außengeräts" zu Rate. 2) Falls Arbeiten am Ablaufsystem erforderlich sind, befolgen Sie die nachfolgend beschriebenen Verfahren. Verlegung der Abwasserleitung Ablass-Stutzen 1) Verwenden Sie den Ablaufstopfen für die Abwasserleitung. - Seite 10 • Richten Sie die Mittelpunkte beider Bördelbereiche aneinander aus und ziehen Sie die Überwurfmuttern 3 oder 4 Umdrehungen per Hand an. Ziehen Sie sie dann mit Drehmomentschlüsseln an. [Öl auftragen] Tragen Sie das Kältemittelöl Tragen Sie das Kältemittelöl nicht auf die Innenfläche der auf der äußeren Fläche auf.
-
Seite 11: Nachfüllen Von Kältemittel
5) Entfernen Sie die Kappen vom Absperrventil der Flüssigkeitsleitung und der Gasleitung. 6) Drehen Sie den Absperrventilstab der Flüssigkeitsleitung mit einem Sechskantschlüssel 90 Grad gegen den Uhrzeigersinn, um das Ventil zu öffnen. Schließen Sie das Ventil nach 5 Sekunden, und prüfen Sie, ob Gas austritt. Prüfen Sie mit Seifenwasser, ob an den Bördelanschlüssen des Brauchwassertanks und der Außeneinheit oder an den Ventilstangen Gas austritt. -
Seite 12: Verlegen Der Kältemittelleitungen
Verlegen der Kältemittelleitungen 7-1 Hinweise zur Handhabung von Kältemittelleitungen Wand Bringen Sie 1) Schützen Sie das offene Ende der Rohrleitung vor Schmutz eine Kappe an. und Feuchtigkeit. Regen Wenn keine Bördelungs- 2) Alle Rohrbiegungen sollten so behutsam wie möglich erfolgen. kappe verfügbar ist, decken Sie die Öffnung Verwenden Sie eine Rohrbiegezange zum Biegen. - Seite 13 Kabel WARNUNG • Verwenden Sie keine Drähte mit Verzweigungen, Verlängerungskabel oder sternförmige Verbindungen, weil sie zu Überhitzung, Stromschlag oder Bränden führen können. • Verwenden Sie keine lokal erworbenen elektrischen Teile im Innern des Produkts. (Zweigen Sie nicht die Stromversorgung für die Kondensatpumpe etc. von der Klemmenleiste ab.) Andernfalls besteht Stromschlag- und Brandgefahr.
- Seite 14 • Schalten Sie den Unterbrechers erst EIN, wenn alle Verdrahtungen abgeschlossen sind. 1) Ziehen Sie die Isolierung vom Kabel ab (20 mm). Kabel fest mit den Klemmenschrauben befestigen. 2) Verbinden Sie die Anschlussdrähte zwischen Außengerät Brauchwassertank und Außeneinheit so, Kabel zwischen den Geräten Stromversorgungskabel 4-adrig 1,5 mm²...
- Seite 15 Elektroschaltplan Anschlussleiste Bauseitige Verkabelung Anschluss Relaisanschluss Anschlüsse Anschluss Schwarz Orange Blau Braun Weiß Grün Gelb Hinweise Die Leistungsanforderungen des Geräts finden Sie auf dem Typenschild. TO INDOOR UNIT Zum Brauchwassertank POWER SUPPLY Stromversorgung IN CASE OF COOLING ONLY TYPE Bei Nur-Kühlen-Typ OUTDOOR Außen CONDENSER...
- Seite 16 Testbetrieb Testbetrieb 1-1 Messen Sie die Versorgungsspannung und stellen Sie sicher, dass Sie innerhalb des angegebenen Bereichs liegt. 1-2 Führen Sie den Testbetrieb gemäß den in der Betriebsanleitung aufgeführten Anweisungen durch, um zu gewährleisten, dass alle Funktionen wie etwa die Bewegung der Luftleitbleche ordnungsgemäß ausgeführt werden und alle Teile ordnungsgemäß...
