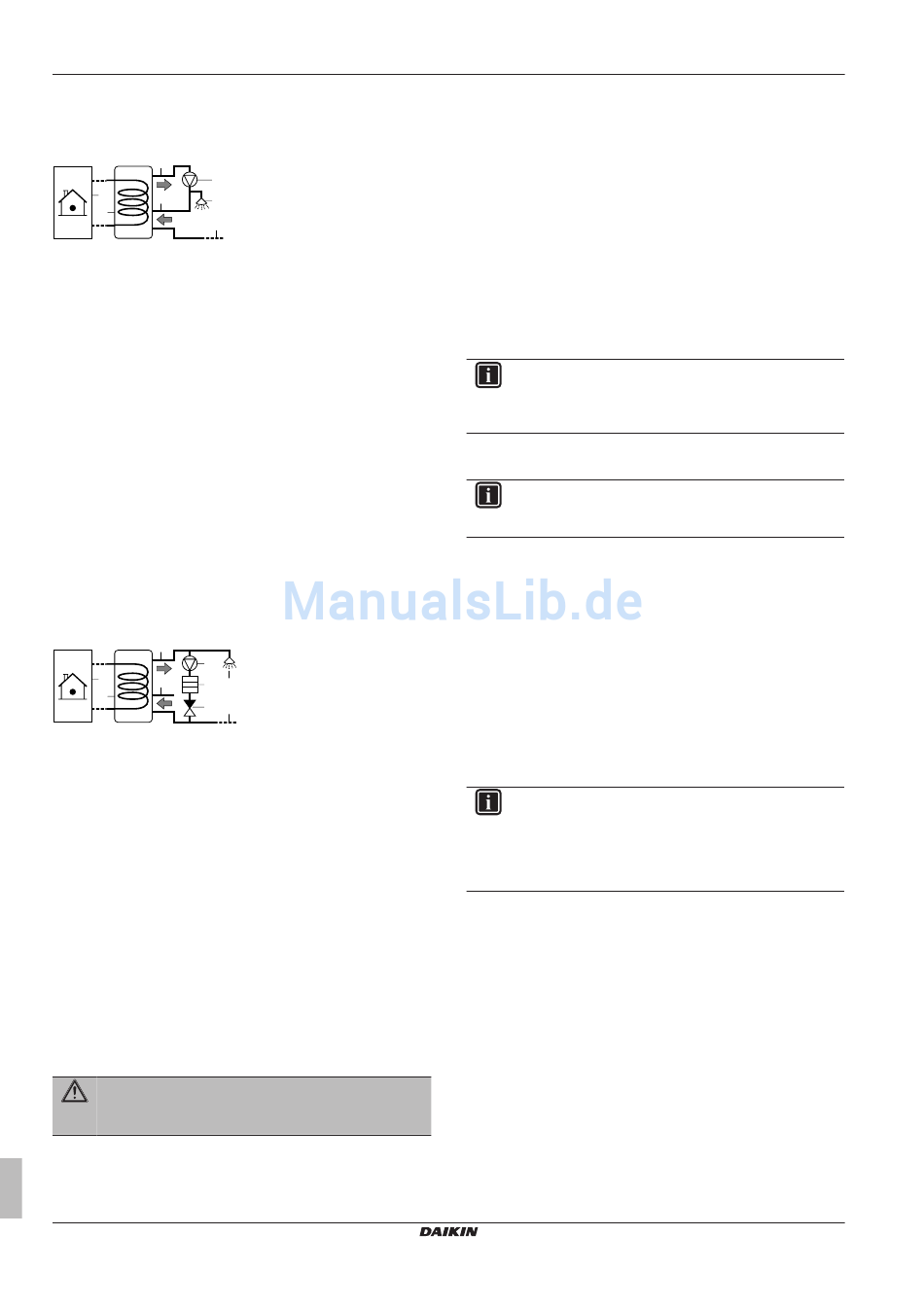

5 Anwendungsrichtlinien
5.3.4 Brauchwasser-Pumpe für sofortiges
Warmwasser
Einrichtung
h
c
a
i
f
b
g
a Innengerät
b Brauchwasserspeicher
c Brauchwasserpumpe (bauseitig zu liefern)
f Dusche (bauseitig zu liefern)
g Kaltwasser
h WasserAUSLASS für Brauchwasser
i Rückführungsanschluss
▪ Bei Anschluss einer Brauchwasser-Pumpe ist sofort Warmwasser
am Wasserhahn verfügbar.
▪ Die Brauchwasser-Pumpe und die Installation sind bauseitig zu
liefern und auszuführen. Dies liegt in der Verantwortung des
Monteurs.
▪ Weitere Informationen
Rückführungsanschlusses: siehe
Konfiguration
▪ Weitere Informationen siehe
Seite 43.
▪ Sie können ein Programm zur Steuerung der Brauchwasser-
Pumpe über die Benutzerschnittstelle programmieren. Weitere
Informationen finden Sie im Benutzer-Referenzhandbuch.
5.3.5 Brauchwasser-Pumpe für Desinfektion
Einrichtung
h
c
a
i
d f
b
e g
a Innengerät
b Brauchwasserspeicher
c Brauchwasserpumpe (bauseitig zu liefern)
d Heizelement (bauseitig zu liefern)
e Rückschlagventil (bauseitig zu liefern)
f Dusche (bauseitig zu liefern)
g Kaltwasser
h WasserAUSLASS für Brauchwasser
i Rückführungsanschluss
▪ Die Brauchwasser-Pumpe ist bauseitig zu liefern. Ihre Installation
liegt in der Verantwortung des Monteurs.
▪ Die Temperatur des Brauchwasserspeichers kann auf maximal
60°C eingestellt werden. Wenn die geltende Gesetzgebung
höhere Temperaturen für die Desinfektion erfordert, können Sie
eine Brauchwasser-Pumpe und ein Heizelement wie oben gezeigt
anschließen.
▪ Wenn die geltende Gesetzgebung
Rohrleitungen bis zum Entnahmepunkt erfordert, können Sie eine
Brauchwasser-Pumpe und ein Heizelement (falls erforderlich) wie
oben gezeigt anschließen.
▪ Um eine komplette Desinfektion zu vermeiden, müssen Sie den
Entnahmepunkt öffnen.
WARNUNG
Wenn Sie den Entnahmepunkt
Wassertemperatur bis zu 55°C betragen.
Konfiguration
Das Innengerät kann den Betrieb der Brauchwasserpumpe regeln.
Weitere Informationen siehe "8 Erweiterte-Funktion" auf
Referenzhandbuch für den Monteur
14
zur Installation des
"7 Installation" auf Seite 24.
"8 Erweiterte-Funktion" auf
die Desinfektion der
öffnen, kann die
Seite 43.
5.4 Einstellen der
Stromverbrauchsmessung
▪ Über die Benutzerschnittstelle können Sie die folgenden
Energiedaten auslesen:
▪ Erzeugte Wärme

▪ Verbrauchte Energie

▪ Sie können die Energiedaten auslesen:
▪ Für Raumheizung
▪ Für Brauchwasserbereitung
▪ Sie können die Energiedaten auslesen:
▪ Pro Monat
▪ Pro Jahr
INFORMATION
Die berechnete erzeugte Wärme und verbrauchte Energie
sind eine Schätzung, die Genauigkeit kann nicht garantiert
werden.
5.4.1 Erzeugte Wärme
INFORMATION
Die zur Berechnung der erzeugten Wärme verwendeten
Fühler werden automatisch kalibriert.
▪ Die erzeugte Wärme wird intern anhand von folgenden Faktoren
berechnet:
▪ Vorlauf- und Rücklauftemperatur
▪ Flussrate
▪ Einstellung und Konfiguration: Keine zusätzliche Ausstattung
erforderlich.
5.4.2 Verbrauchte Energie
Sie können die folgenden Methoden zur Ermittlung der verbrauchten
Energie nutzen:
▪ Berechnung
▪ Messung
INFORMATION
Sie können folgende
kombinieren: Berechnung
(beispielsweise für die Reserveheizung) und Messung der
verbrauchten Energie (beispielsweise für das Außengerät).
In einem solchen Fall sind die Energiedaten ungültig.
Berechnen der verbrauchten Energie
▪ Gilt nur für EHVZ04+08.
▪ Die verbrauchte Energie wird intern anhand von folgenden
Faktoren berechnet:
▪ Tatsächliche Leistungsaufnahme des Außengeräts
▪ Eingestellte Leistung der Reserveheizung
▪ Spannung
▪ Einstellung und Konfiguration: Um genaue Energiedaten zu
erhalten, messen Sie die Leistung (Widerstandsmessung) und
stellen Sie die Leistung für die Reserveheizung dann über die
Benutzerschnittstelle ein (Schritt 1).
Messen der verbrauchten Energie
▪ Gültig für alle Modelle.
▪ Aufgrund der höheren Präzision bevorzugte Methode.
▪ Erfordert externe Wattmeter.
Daikin Altherma – Geteilte Niedertemperatureinheit
Verfahren nicht miteinander
der verbrauchten Energie
ERHQ+ERLQ011~016 + EHVZ16S18CB
4P401677-1 – 2015.02
