6 Vorbereitung
▪ Nicht in geräuschempfindlicher Umgebung installieren (z. B. in der
Nähe von Schlafzimmern), wo die Betriebsgeräusche als störend
empfunden werden könnten.
Hinweis: Wird unter den tatsächlichen Installationsbedingungen
der Geräuschpegel gemessen, dann wird ein höherer Wert
gemessen werden als der, der im Schallspektrum im Datenbuch
angegeben ist. Das liegt
Umgebungsgeräuschen.
▪ An Orten, an denen Dünste, Spray oder Dämpfe von Mineralöl in
der Luft sein können. Kunststoffteile könnten beschädigt und
unbrauchbar werden und zu Wasserleckagen führen.
Es wird davon abgeraten, das Gerät an den folgenden Orten zu
installieren, da dies zu
Gesamtnutzungsdauer des Geräts führen kann:
▪ In Küstenregionen oder anderen Umgebungen, in denen die Luft
sehr salzhaltig ist. Es kann zur Korrosion kommen.
▪ Umgebungen, in denen
Spannungsschwankungen auftreten.
▪ In Fahrzeugen oder auf Schiffen.
▪ In Räumen, wo Säure- oder Ammoniakdämpfe vorhanden sind.
Bei starkem Wind (≥18 km/h), der gegen den Luftauslass der
Außeneinheit bläst, kann es
Luftzirkulation kommen (Ansaugen
Auswirkungen könnten dadurch eintreten:
▪ Beeinträchtigung der Betriebsleistung
▪ Oft und schnell auftretende Vereisung bei Heizbetrieb
▪ Betriebsunterbrechung durch Abnahme des Niederdrucks oder
durch Zunahme des Überdrucks
▪ Beschädigung des Ventilators (wenn starke Winde kontinuierlich
auf den Ventilator auftreffen, kann der Ventilator sehr schnell
rotieren, bis er bricht).

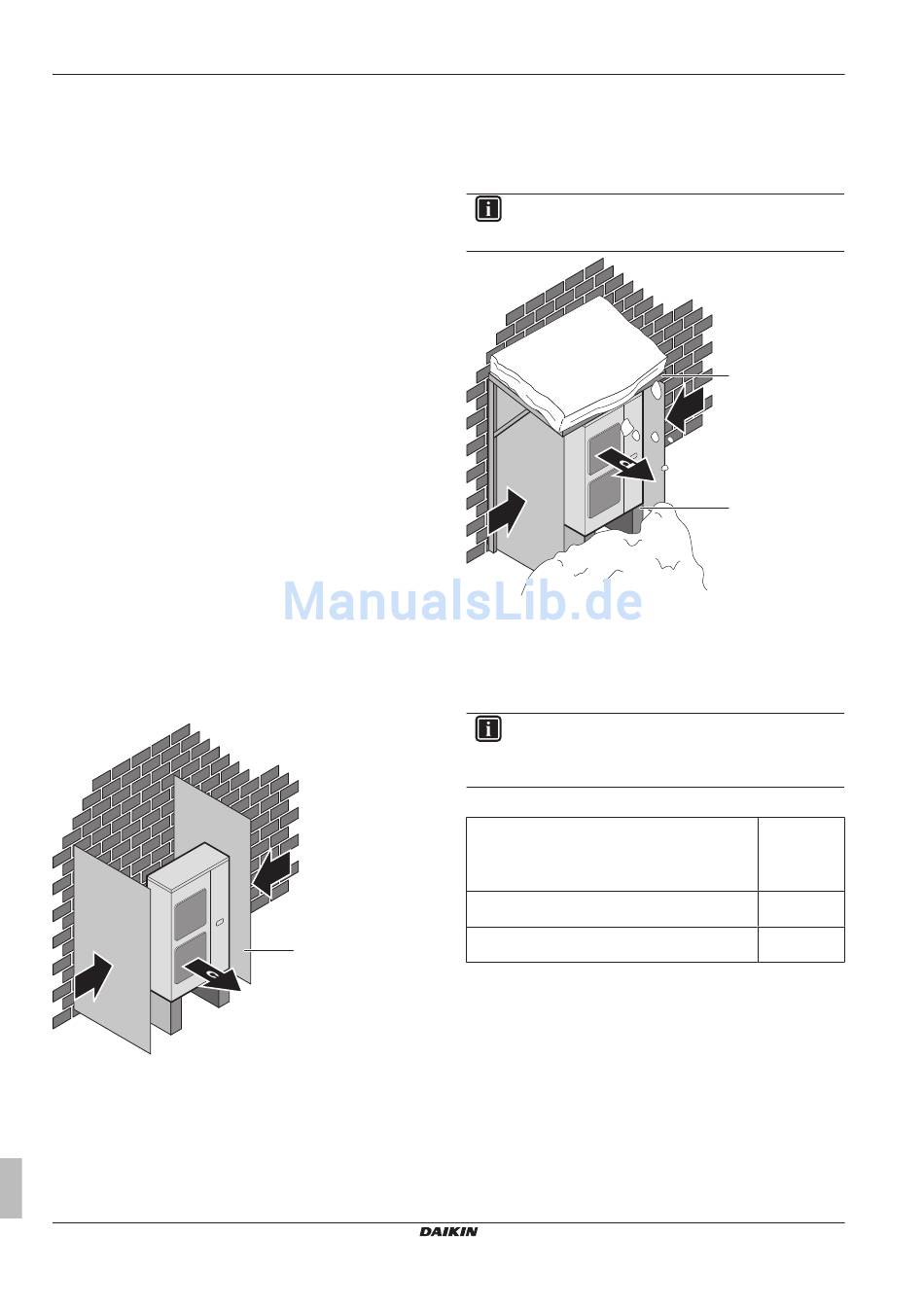

Es wird empfohlen, eine Ablenkplatte anzubringen, wenn der
Luftauslass dem Wind ausgesetzt ist.
Es wird empfohlen, das Außengerät so zu installieren, dass der
Lufteinlass zur Wand zeigt und NICHT direkt Wind ausgesetzt ist.
b
a Ablenkplatte
b Vorherrschende Windrichtung
c Luftauslass
Das Außengerät ist nur für die Installation im Freien und für
Umgebungstemperaturen zwischen 10~43°C im Kühlmodus und –
25~25°C im Heizmodus konzipiert.
Referenzhandbuch für den Monteur
18
an Schallreflektionen
einer Beeinträchtigung
im Stromversorgungsnetz starke
zu einem Kurzschluss
der Abluft). Folgende
b
a
6.2.2 Zusätzliche Anforderungen an den
Installationsort für die Außeneinheit bei
kaltem Klima
Schützen Sie das Außengerät gegen direkten Schneefall und achten
Sie darauf, dass das Außengerät NIEMALS zugeschneit ist.
und
INFORMATION
Sie können die optionale Schneeabdeckung verwenden
(EK016SNC).
der
der
c
a Schneeabdeckung oder Unterstand
b Untergestell (maximale Höhe = 150 mm)
c Vorherrschende Windrichtung
d Luftauslass
6.2.3 Anforderungen an den Installationsort
des Innengeräts
INFORMATION
Lesen Sie
Anforderungen
Sicherheitsvorkehrungen".
▪ Beachten Sie folgende Hinweise bezüglich der Maße:
Maximale Kältemittel-Leitungslänge zwischen
Innen- und Außengerät
Minimale Kältemittel-Leitungslänge zwischen Innen-
und Außengerät
Maximale Höhendifferenz zwischen Innen- und
Außengerät
(a) Die in Klammern aufgeführte Zahl entspricht der
äquivalenten Länge.
▪ Beachten Sie folgende Hinweise bezüglich der Abstände bei der
Installation:
a
c
b
auch die Vorsichtsmaßnahmen
im Kapitel "Allgemeine
ERHQ: 75 m
ERLQ: 50 m
ERHQ+ERLQ011~016 + EHVZ16S18CB
Daikin Altherma – Geteilte Niedertemperatureinheit
4P401677-1 – 2015.02
und
(a)
(95 m)
(a)
(70 m)
3 m
30 m
