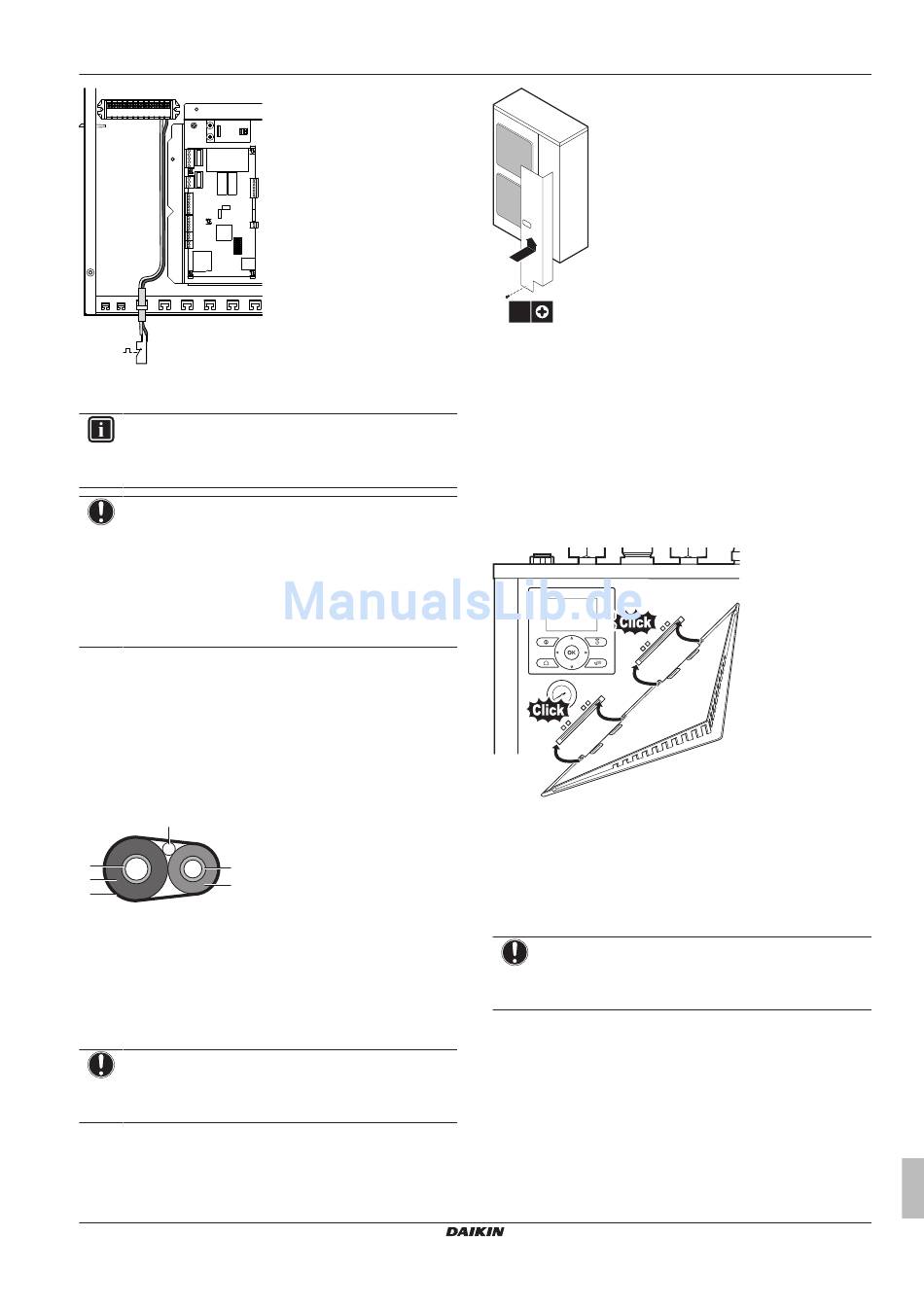

X5M
11 12
A5P
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
INFORMATION
Die Installation eines Sicherheitsthermostats (bauseitig zu
liefern) ist erforderlich, andernfalls ist das Gerät NICHT
betriebsbereit.
HINWEIS
Es MUSS ein Sicherheitsthermostat in der Haupt-Zone
installiert sein, um zu hohe Wassertemperaturen in dieser
Zone zu vermeiden.
üblicherweise ein thermostatisch gesteuertes Ventil mit
einem Öffnerkontakt. Wenn die Wassertemperatur in der
Hauptzone zu hoch ist, öffnet der Kontakt und an der
Bedieneinheit wird der Fehler 8H‑02 angezeigt. NUR die
Hauptpumpe wird gestoppt.
7.10 Abschließen der Installation des
Außengeräts
7.10.1 So schließen Sie die Installation des
Außengeräts ab
1 Isolieren und befestigen Sie die Kältemittelleitungen und das
Verbindungskabel wie folgt:
c
a
d
b
e
f
a Gasleitung
b Isolierung der Gasleitung
c Verbindungskabel
d Flüssigkeitsleitung
e Isolierung der Flüssigkeitsleitung
f Klebeband
2 Installieren Sie die Wartungsabdeckung.
7.10.2 Außeneinheit schließen
HINWEIS
Achten Sie beim Schließen der Außengeräteabdeckung
darauf, das Anzugsdrehmoment von 4,1 N•m nicht zu
überschreiten.
ERHQ+ERLQ011~016 + EHVZ16S18CB
Daikin Altherma – Geteilte Niedertemperatureinheit
4P401677-1 – 2015.02
Das Sicherheitsthermostat ist
1
2
1×
7.11 Abschließen der Installation des
Innengeräts
7.11.1 So befestigen Sie die
Benutzerschnittstelle am Innengerät
1 Stellen Sie sicher, dass die Frontblende vom Innengerät
entfernt wurde. Siehe "7.2.3 So öffnen Sie das Innengerät" auf
Seite 24.
2 Stecken Sie die Abdeckung der Benutzerschnittstelle auf die
Scharniere auf.
3 Montieren Sie die Frontblende am Innengerät.
7.11.2 So schließen Sie das Innengerät
1 Schließen Sie die Schaltkastenabdeckung.
2 Bringen Sie die obere Blende wieder an.
3 Bringen Sie die Frontblende wieder an.
HINWEIS
Achten Sie beim Schließen der Innengeräteabdeckung
darauf, das Anzugsdrehmoment von 4,1 N•m NICHT zu
überschreiten.
8

Erweiterte-Funktion

8.1 Übersicht: Konfiguration
In diesem Kapitel ist beschrieben, was Sie tun und wissen müssen,
um das System nach der Installation zu konfigurieren.
8 Erweiterte-Funktion
Referenzhandbuch für den Monteur
43
