Daikin ERHQ011-014-016BA Referenzhandbuch Seite 89

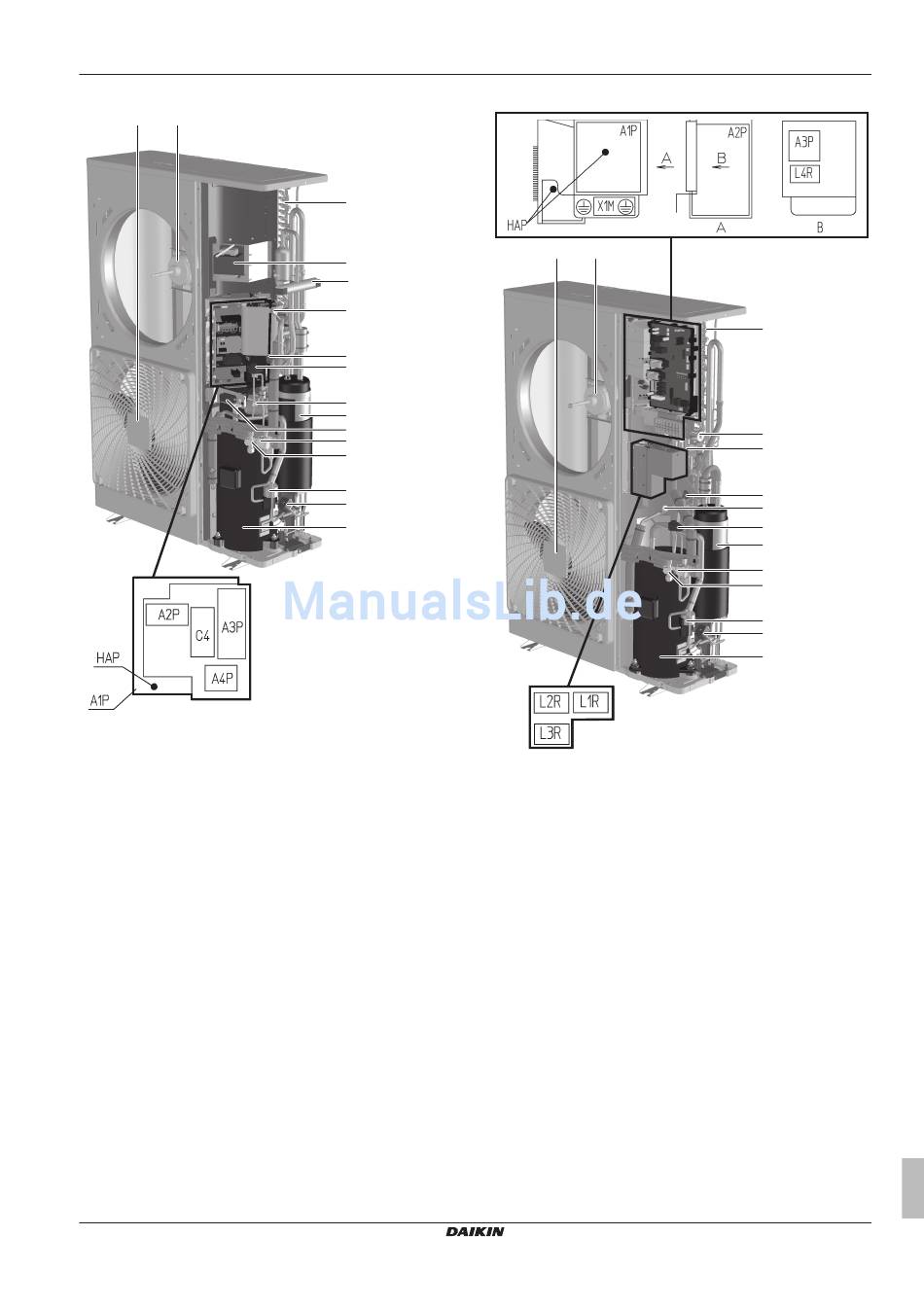

ERLQ_V3
M2F M1F
a Wärmetauscher (an der Rückseite)
b Interner Wartungsanschluss
c Akkumulator
d Absperrventil mit Wartungsanschluss (Gas)
e Absperrventil mit Wartungsanschluss (Flüssigkeit)
A1P~A4P Platinen
C4 Kondensator
HAP Leuchtdiode (Wartungsmonitor - grün)
L1R Reaktorspule
M1C Motor (Verdichter)
M1F Motor (oberer Lüfter)
M2F Motor (unterer Lüfter)
S1NPH Drucksensor
S1PH Hochdruckschalter
X1M Anschluss (Datenübertragung und Stromversorgung)
Y1E Elektronisches Expansionsventil (Haupt)
Y3E Elektronisches Expansionsventil (Einspritzung)
Y1S Magnetventil (4-Wege-Ventil)
Y3S Magnetventil (Heißgasdurchlauf)
ERHQ+ERLQ011~016 + EHVZ16S18CB
Daikin Altherma – Geteilte Niedertemperatureinheit
4P401677-1 – 2015.02
ERLQ_W1
a
L1R
Y1S
b
S1NPH
Y3E
S1PH
c
X1M
d
e
Y1E
Y3S
M1C
A1P~A3P
L1R~L4R
14 Technische Daten
M2F M1F
a Wärmetauscher (an der Rückseite)
b Interner Wartungsanschluss
c Akkumulator
d Absperrventil mit Wartungsanschluss (Gas)
e Absperrventil mit Wartungsanschluss (Flüssigkeit)
Platinen
HAP Leuchtdiode (Wartungsmonitor - grün)
Reaktorspulen
M1C Motor (Verdichter)
M1F Motor (oberer Lüfter)
M2F Motor (unterer Lüfter)
S1NPH Drucksensor
S1PH Hochdruckschalter
X1M Anschluss (Datenübertragung und Stromversorgung)
Y1E Elektronisches Expansionsventil (Haupt)
Y3E Elektronisches Expansionsventil (Einspritzung)
Y1S Magnetventil (4-Wege-Ventil)
Y3S Magnetventil (Heißgasdurchlauf)
Referenzhandbuch für den Monteur
a
Y1S
b
S1NPH
S1PH
Y3E
c
d
e
Y1E
Y3S
M1C
89
