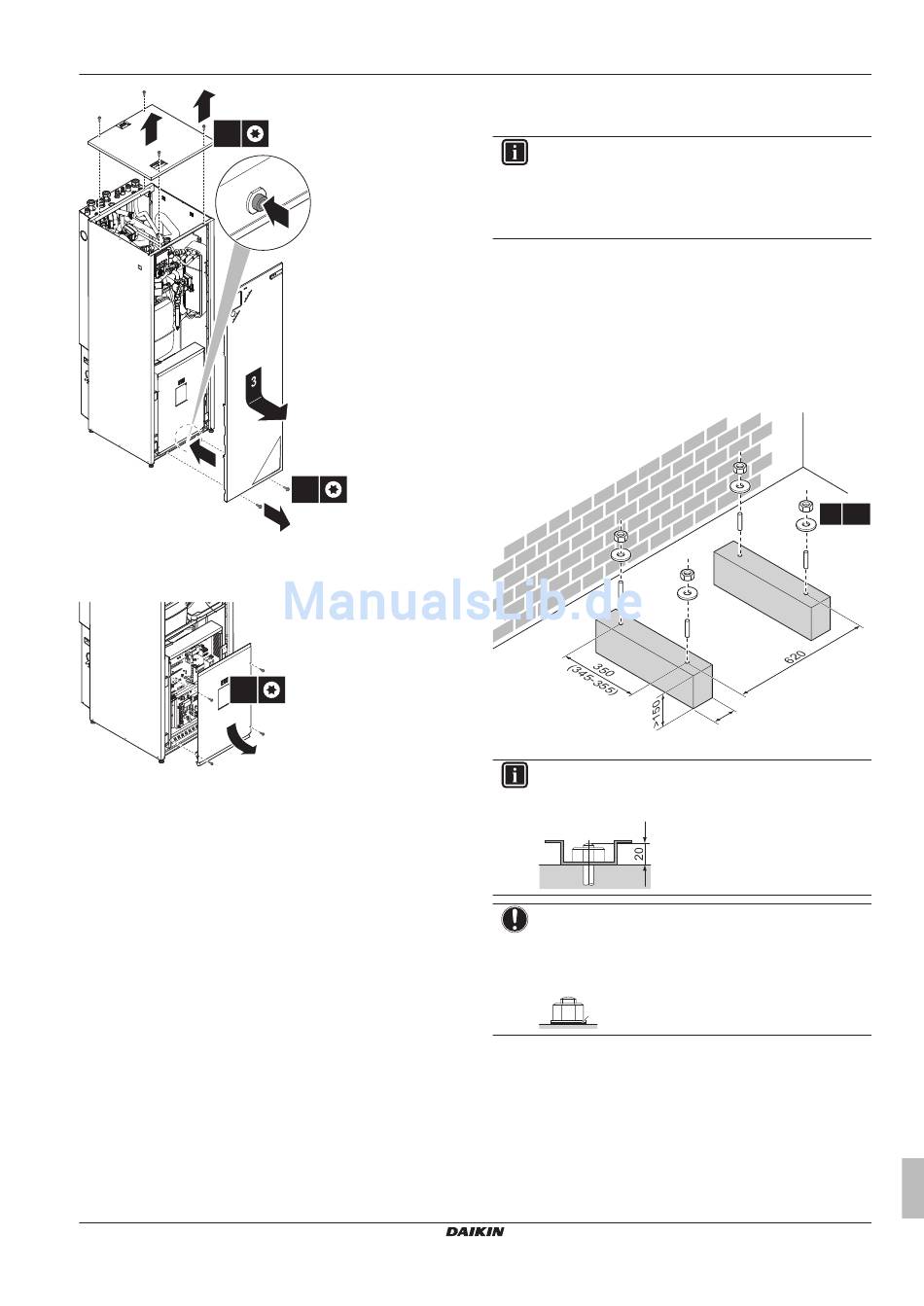

7.2.4 So öffnen Sie die Schaltkastenabdeckung
des Innengeräts
4×
7.3 Montieren des Außengeräts
7.3.1 Montage der Außeneinheit
Wenn
Sie müssen erst die Außen- und die Inneneinheit installieren, bevor
Sie die Leitungen für Kältemittel und Wasser installieren können.
Typischer Ablauf
Die Montage der Außeneinheit umfasst üblicherweise die folgenden
Schritte:
1 Voraussetzungen für die Installation schaffen.
2 Außeneinheit installieren.
3 Für einen Abfluss sorgen.
4 Sicherungen gegen Umkippen der Außeneinheit installieren.
5 Gegebenenfalls Unterstand und Ablenkplatte installieren, um
die Einheit gegen Schnee und starken Wind zu schützen. Siehe
"Den Ort der Installation vorbereiten" in
Seite 17.
ERHQ+ERLQ011~016 + EHVZ16S18CB
Daikin Altherma – Geteilte Niedertemperatureinheit
4P401677-1 – 2015.02
2
2×
1
"6 Vorbereitung" auf
7.3.2 Sicherheitsvorkehrungen bei der Montage
der Außeneinheit
INFORMATION
Lesen Sie auch die Sicherheitshinweise und die zu
erfüllenden Voraussetzungen in den folgenden Kapiteln:
▪ Allgemeine Sicherheitshinweise
▪ Vorbereitung
7.3.3 Voraussetzungen für die Installation
Überprüfen Sie die Festigkeit und Ebenheit des Installationsortes,
um zu gewährleisten, dass das Gerät während des Betriebs keine
Vibrationen oder Geräusche verursacht.
Befestigen Sie das Gerät gemäß der Fundamentzeichnung sicher
mithilfe der Fundamentschrauben.
4 Sätze Ankerbolzen, Muttern und Unterlegscheiben (bauseitig zu
liefern) bereithalten:
(mm)
a Die Ablauflöcher müssen frei sein.
INFORMATION
Die empfohlene Höhe des oberen hervorstehenden Teils
der Schrauben beträgt 20 mm.
HINWEIS
Befestigen Sie das Außengerät mit Hilfe von Muttern mit
Kunstharzscheiben (a) an den Fundamentschrauben.
Wenn die Beschichtung am Befestigungsbereich abgenutzt
ist, rosten die Muttern leicht.
a
7 Installation
4× M12
a
Referenzhandbuch für den Monteur
25
