Auswählen Des Volumens Und Der Soll-Temperatur Für Den Brauchwasserspeicher; Einstellung Und Konfiguration - Brauchwasserspeicher - Daikin ERHQ011-014-016BA Referenzhandbuch

UI
k
f i
M
M
a b c d e h g i

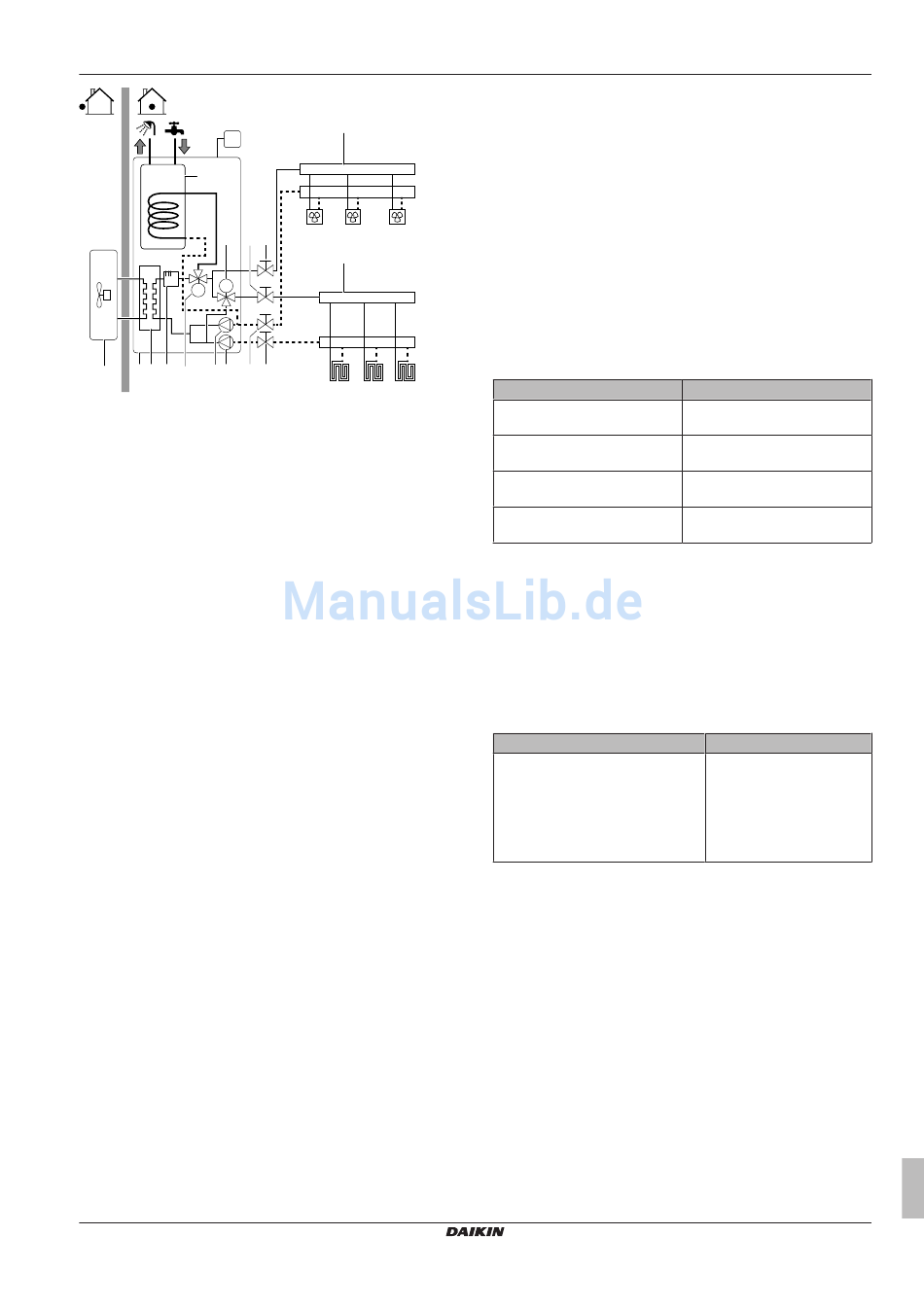

a Außengerät
b Innengerät
c Wärmetauscher
d Reserveheizung
e Motorisiertes 3-Wege-Ventil (Umschaltung zwischen
Raumheizung und Brauchwasser)
f Motorisiertes 3-Wege-Ventil (mischt die Hauptzone)
g Hauptpumpe
h Zusatzpumpe
i Absperrventil
j Kollektor (bauseitig zu liefern)
k Brauchwasserspeicher
FHL1...3 Kreisläufe für Bodenheizung (bauseitig zu liefern)
UI Bedieneinheit (bauseitig zu liefern)
HPC1...3 Wärmepumpen-Konvektoren (bauseitig zu liefern)
5.3.2 Auswählen des Volumens und der Soll-
Temperatur für den
Brauchwasserspeicher
Menschen nehmen Wasser ab einer Temperatur von 40°C als heiß
wahr. Daher wird der Brauchwasserverbrauch immer als ein
äquivalentes Warmwasservolumen bei 40°C ausgedrückt. Sie
können die Brauchwasserspeichertemperatur jedoch auch höher
einstellen (Beispiel: 53°C). Das Wasser wird in dem Fall mit kaltem
Wasser gemischt (Beispiel: 15°C).
Der Vorgang zur Auswahl
Brauchwasserspeicher umfasst folgende Schritte:
1 Festlegen des Brauchwasserverbrauchs
Warmwasservolumen bei 40°C).
2 Ermitteln der Soll-Temperatur für den Brauchwasserspeicher.
Tipps zum Energiesparen
▪ Wenn der Brauchwasserverbrauch von Tag zu Tag abweicht,
können Sie ein Wochenprogramm
Brauchwasserspeicher-Solltemperaturen
programmieren.
▪ Je niedriger die Brauchwasserspeicher-Solltemperatur, umso
kostengünstiger. Bei
Brauchwasserspeichers können Sie die Brauchwasserspeicher-
Solltemperatur senken.
▪ Die Wärmepumpe selbst kann Brauchwasser mit einer maximalen
Temperatur von 55°C
Außentemperaturen). Der
elektrische Widerstand kann diese Temperatur erhöhen. Dies
verbraucht jedoch mehr
Brauchwasserspeicher-Solltemperatur unter 55°C einzustellen,
um die Verwendung der Reserveheizung zu vermeiden.
ERHQ+ERLQ011~016 + EHVZ16S18CB
Daikin Altherma – Geteilte Niedertemperatureinheit
4P401677-1 – 2015.02
j
HPC1 HPC2 HPC3
i
j
i
FHL1 FHL2 FHL3
der Soll-Temperatur für
(äquivalentes
mit verschiedenen
für jeden
Auswahl eines größeren
erzeugen (50°C bei niedrigen
in die Wärmepumpe integrierte
Energie. Daikin empfiehlt,
▪ Je höher die Außentemperatur, umso bessere ist die Leistung
der Wärmepumpe.
▪ Wenn die Energiepreise tagsüber und nachts identisch sind,
empfiehlt Daikin das Heizen des Brauchwasserspeichers bei
Tag.
▪ Wenn die Energiepreise nachts niedriger sind, empfiehlt Daikin
das Heizen des Brauchwasserspeichers bei Nacht.
▪ Wenn die Wärmepumpe Brauchwasser produziert, kann sie
keinen Raum heizen. Wenn Sie gleichzeitig Brauchwasser
benötigen und einen Raum heizen müssen, empfiehlt Daikin das
Heizen des Brauchwasserspeichers bei Nacht, wenn die
Raumheizungsanforderung geringer ist.
Ermitteln des Brauchwasserverbrauchs
Beantworten Sie die folgenden Fragen und berechnen Sie den
Brauchwasserverbrauch (äquivalentes Warmwasservolumen bei
40°C) anhand dieser gängigen Wasservolumen:
Frage
Wie oft wird bei Ihnen täglich
geduscht?
Wie oft wird bei Ihnen täglich
gebadet?
Wie viel Wasser wird täglich in
der Küche verbraucht?
Gibt es weiteren
Brauchwasserbedarf?
Beispiel: Der Brauchwasserverbrauch einer Familie (4 Personen)
beträgt pro Tag:
▪ 3 x Dusche
▪ 1 x Bad
▪ 3 x Spülen
Dann Brauchwasserverbrauch = (3 × 100 l)+(1 × 150 l)+(3 × 10 l) =
480 l
Festlegen des Volumens und der Soll-Temperatur für den
Brauchwasserspeicher
Formel
V =V +V ×(T −40)/(40−T
1 2 2 2
den
V Brauchwasserverbrauch (äquivalentes
1
Warmwasservolumen bei 40°C)
V Erforderliches Brauchwasserspeichervolumen, wenn nur
2
einmal geheizt
Tag
T Brauchwasserspeichertemperatur
2
T Kaltwassertemperatur
1
5.3.3 Einstellung und Konfiguration –
Brauchwasserspeicher
▪ Bei einem hohen Brauchwasserverbrauch können Sie den
Brauchwasserspeicher mehrmals täglich aufheizen.
▪ Um den Brauchwasserspeicher auf die Brauchwasserspeicher-
Solltemperatur zu heizen, können Sie folgende Energiequellen
verwenden:
die
▪ Thermodynamischer Zyklus der Wärmepumpe
▪ Elektrische Reserveheizung
▪ Weitere Informationen
Energieverbrauchs für die Brauchwasserbereitung finden Sie
unter "8 Erweiterte-Funktion" auf
5 Anwendungsrichtlinien
Typisches Wasservolumen
1 Dusche = 10 min × 10 l/min =
100 l
1 Bad = 150 l
1 Spülen = 2 min × 5 l/min = 10 l
—
Beispiel
) Wenn:
1
▪ V =180 l
2
▪ T =54°C
2
▪ T =15°C
1
Dann V =280 l
1
über die Optimierung
Seite 43.
Referenzhandbuch für den Monteur
des
