14 Technische Daten
14.4

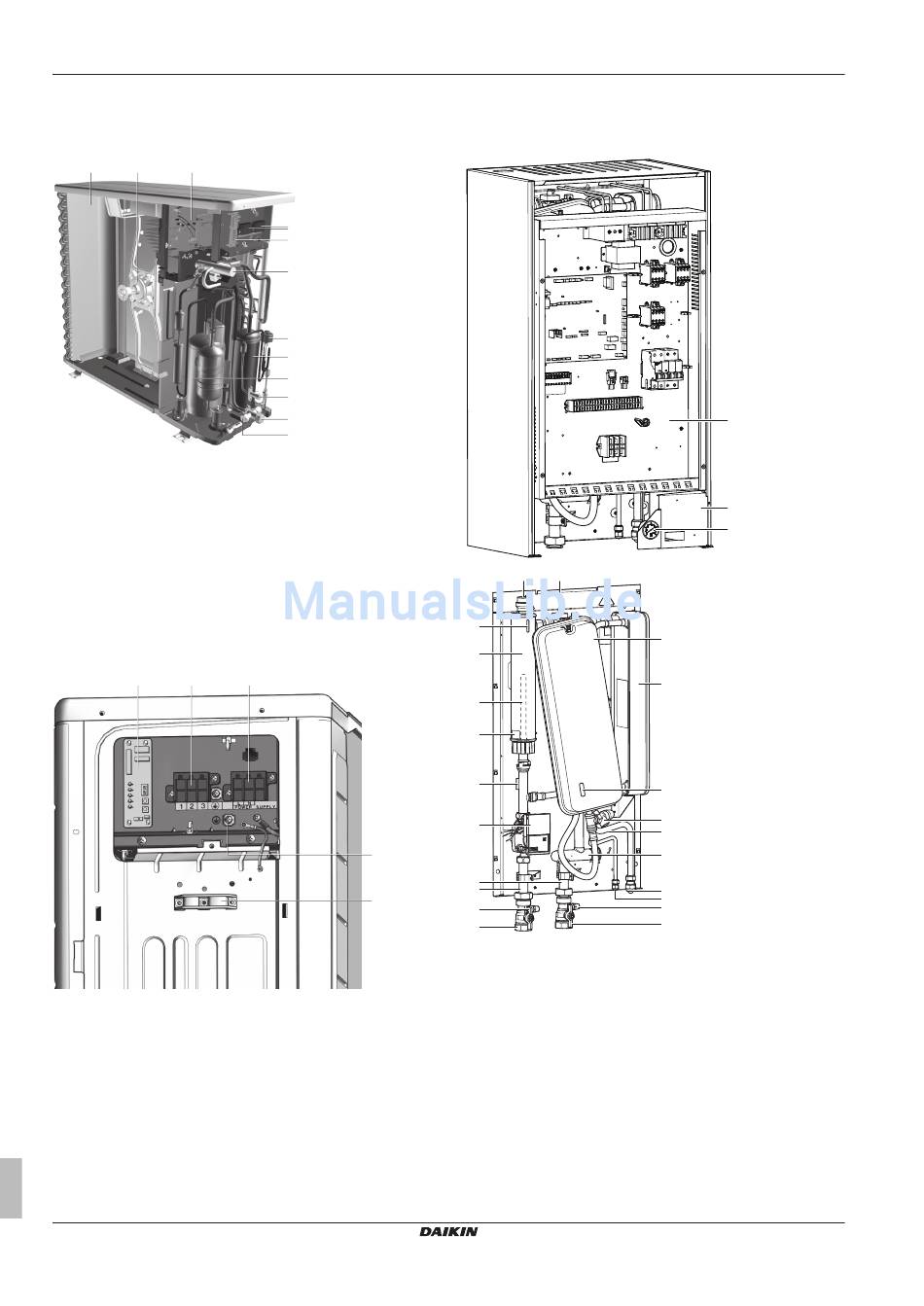

Komponenten

14.4.1 Komponenten: Außengerät
l k a
a Hauptplatine des Schaltkastens (Inverter und Regler-
Platine)
b Anschlüsse für die Datenübertragung und
Stromversorgung
c Wartungsplatine
d 4-Wege-Ventil
e Elektronisches (Haupt-) Expansionsventil
f Akkumulator
g Verdichter
h Absperrventil der Flüssigkeitsleitung
i Gasleitungs-Absperrventil
j Wartungsanschluss
k Lüftermotor
l Wärmetauscher
14.4.2 Komponenten: Schaltkasten (Außengerät)
a b
a Wartungsplatine
b Kommunikationskabel Klemmleiste
c Netzanschlusskabel Klemmleiste
d Erdung
e Drahtklemme
Referenzhandbuch für den Monteur
96
b
c
d
e
f
g
h
i
j
c
d
e
14.4.3 Komponenten: Innengerät
d f
q
t
s
r
q
h
m
p
n
o
a Schaltkasten
Enthält die wichtigsten elektronischen und elektrischen Teile des
Innengeräts.
b Bedieneinheit (optional)
c Manometer
Ermöglicht, den Wasserdruck im Wasserkreislauf zu ermitteln.
d Entlüftungsventil
Die im Wasserkreislauf
Entlüftungsventil automatisch abgelassen.
e Ausdehnungsgefäß (10 l)
f Flusssensor
Gibt Rückmeldung an die Schnittstelle über den tatsächlichen
Durchfluss. Auf Basis dieser (und anderer) Informationen passt die
Schnittstelle die Drehzahl der Pumpe an.
g Wärmetauscher
h Wasserpumpe
Sorgt für das Zirkulieren des Wassers im Wasserkreislauf.
i Wasserfilter
Daikin Altherma – Geteiltes Niedertemperaturgerät
a
b
c
e
g
q
j
q
i
k
l
n
o
verbliebene Luft wird über das
ERLQ004~008CA + EHBH/X04+08CB
