KEMPER MaxiFil stationär Betriebsanleitung - DE

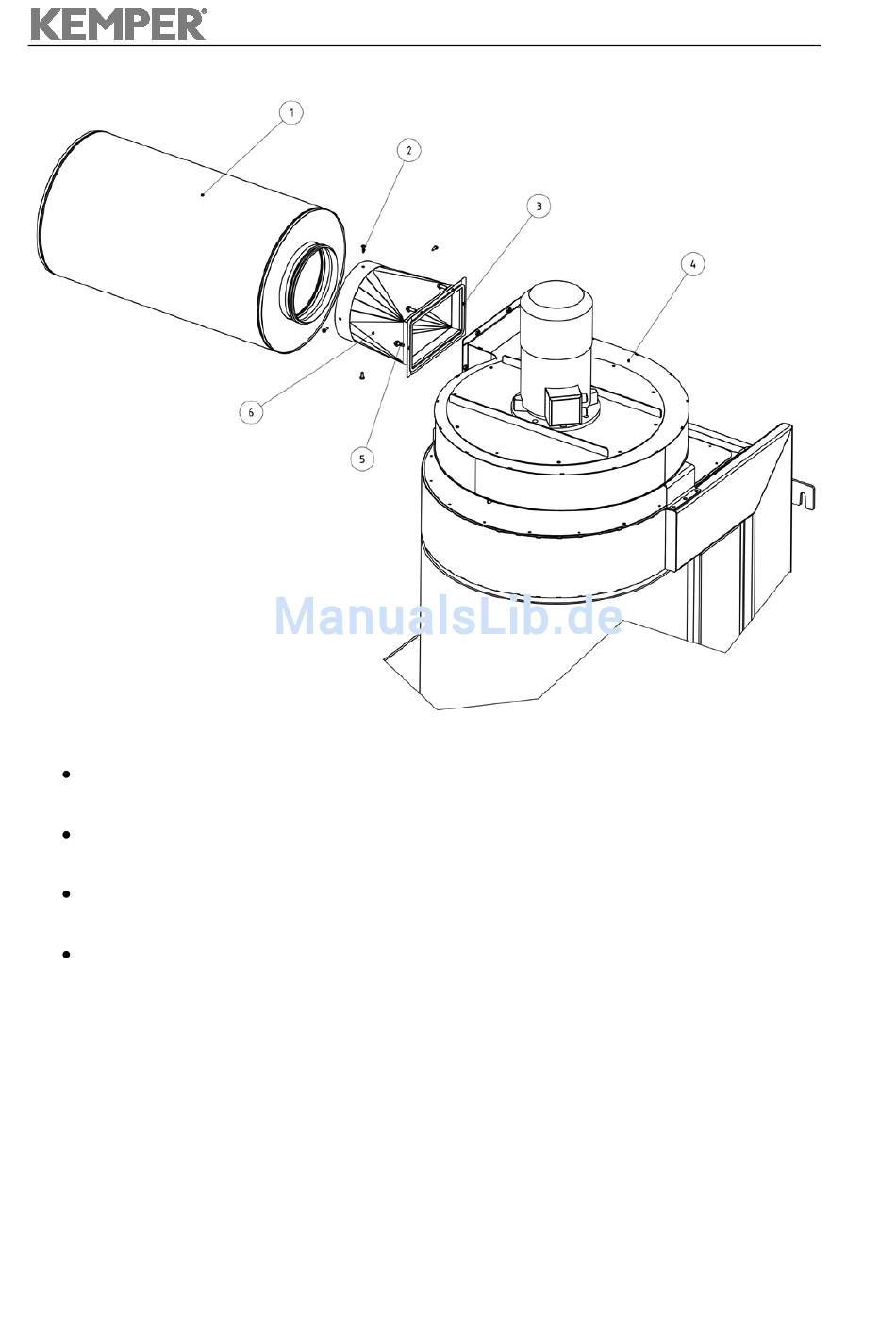

Kleben Sie die Dichtung 7 x 2 mm (Pos. 3) auf den Flansch des
Übergangsstückes (Pos. 6). Dabei nicht die Bohrungen überkleben.
Verschrauben Sie das Übergangsstück (Pos. 6) mit 6 Schrauben M6 (Pos. 5)
an den Ausblasflansch des Radialventilators (Pos. 4).
Stecken Sie den Schalldämpfer (Pos. 1) in die Runde Öffnung des
Übergangsstückes (Pos. 6)
Verschrauben Sie den Schalldämpfer (Pos. 1) mit 4 Bohrschrauben (Pos. 2)
am Umfang des Übergangsstücks (Pos. 6).
- 23 –
Technische Änderungen und Irrtümer vorbehalten.
