Kemper Mini-Weldmaster Bedienungsanleitung
Verwandte Anleitungen für Kemper Mini-Weldmaster
Inhaltszusammenfassung für Kemper Mini-Weldmaster

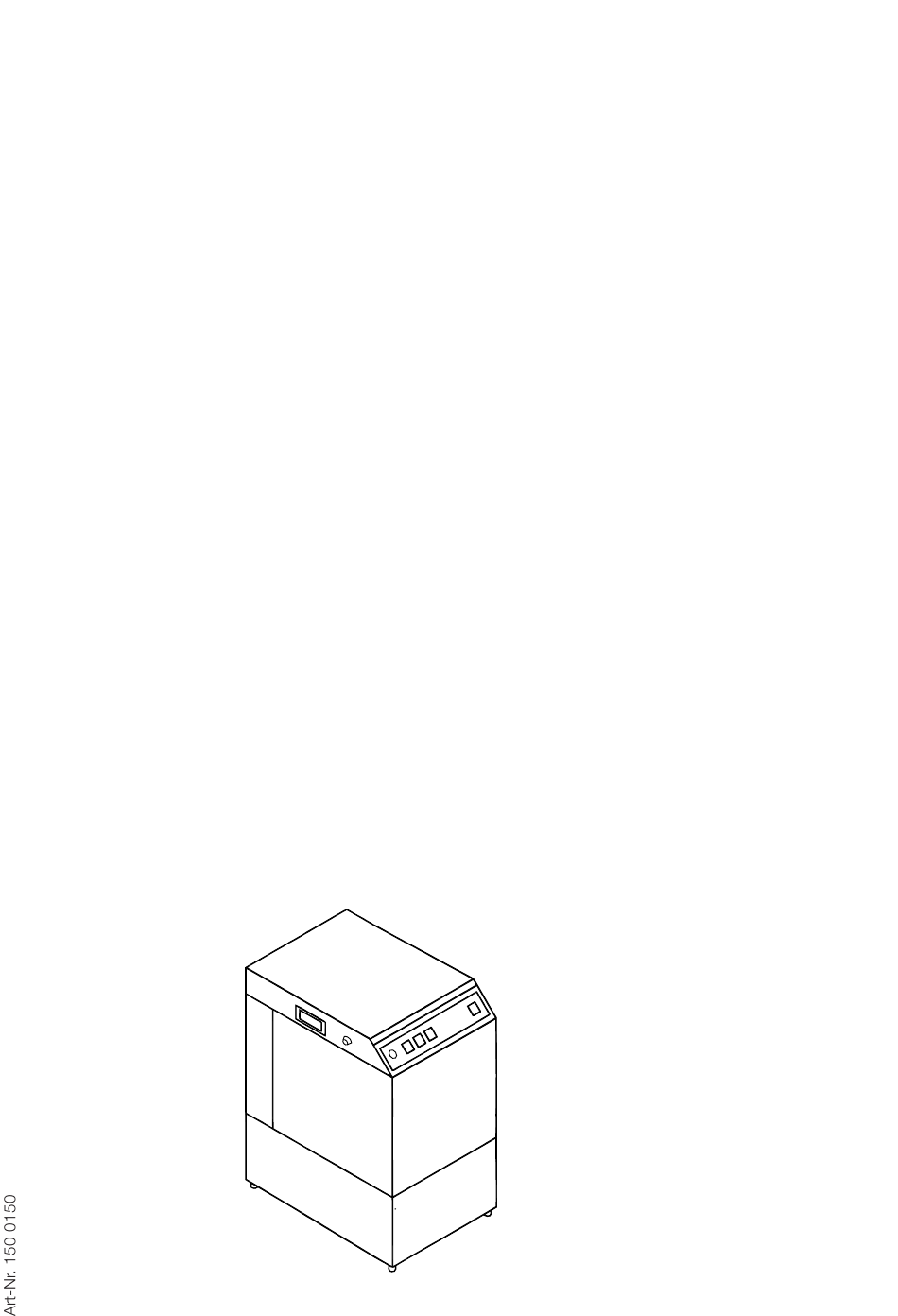

- Seite 1 Mini-Weldmaster Однофазный, переменный ток Mini-Weldmaster Jednofazowy Mini-Weldmaster Jednofázový, střídavý proud Mini-Weldmaster monofásica Mini-Weldmaster Monophasé Mini-Weldmaster Single Phase, AC operated Mini-Weldmaster 1-Phasen Wechselstrom...
-
Seite 3: Sicherheitshinweise
2. Schwebstoffilter zur Abscheidung feinster Partikel bis zu einem Durchmesser von unter 0,1 Mikron (Abscheidegrad > 99,997 % DOP Test) 3. Auf Wunsch ist für den Mini-Weldmaster auch ein Aktivkohlefilter zur Adsorption der Gase und Geruchsstoffe erhältlich. Dieses wird unterhalb des Schwebstoffilters in das Gerät eingelegt und filtert dann auch die gasförmigen Schadstoffe aus der angesaugten Luft heraus. - Seite 4 Die entsprechende Absaugdüse mit Magnetfuß bzw. das Schweisserschutzschild mit integrierter Absaugung über den Verbindungsschlauch an das Oberteil des Mini-Weldmasters anschließen. Absaugdüse so positionieren, das sie sich etwa 10 cm oberhalb der Schweißstelle befindet. Mini-Weldmaster an das Stromnetz anschließen. Achtung: Angaben auf dem Typenschild beachten! Nur bei Verwendung einer Start-Stop-Automatik (Zubehör):...
-
Seite 5: Wartung
D-2 Bedientafel Geräteschalter An diesem Schalter wird das Gerät eingeschaltet. Filterüberwachung Der Sättigungsgrad des Hauptfilters wird elektronisch überwacht und über die Kontrollleuchten angezeigt. Grüne Lampe: Filter in Ordnung Orange Lampe: Sättigungsgrad des Filters 50 % Rote Lampe: Filter gesättigt, Filterwechsel erforderlich Buchse(n) für Start-Stop-Zange (Zubehör) •... - Seite 6 E-2 Vorfiltereinsatz Der Vorfiltereinsatz ist mit einer auswechselbaren Filtermatte ausgerüstet. Durch regelmäßigen Wechsel dieser Filtermatte lässt sich die Standzeit des nachfolgenden Hauptfilters erheblich verlängern. Sie sollte deshalb in regelmäßigen Zeitabständen (z.B. wöchentlich) gewechselt werden. Hierbei wie folgt vorgehen: • Drahtbügel herausnehmen. (Abb. 3) •...
-
Seite 7: Technische Daten
F. Technische Daten Anschlussspannung 230 V, 50 Hz Stromart 1 phasig 2 x 3,4 A Stromaufnahme Motorleistung 2 x 0,8 kW 340 m Volumenstrom Max. stat. Pressung 18.000 Pa 305 x 305 mm Vorfiltermatte Schwebstofffilter 305 x 305 x 150 mm Breite 340 mm Gehäuseabmessungen Tiefe 450 mm... -
Seite 8: Eg-Konformitätserklärung
Maschinenrichtlinie 98/37/EWG Der Hersteller: KEMPER GmbH Von-Siemens-Str. 20 D-48691 Vreden erklärt, dass die nachfolgende Maschinen (oder Baugruppe, Maschinenteil usw.): Bezeichnung; Name Mini-Weldmaster 1-Phasen Wechselstrom Art.-Nr. 91 730, 91 731 folgenden einschlägigen Bestimmungen entspricht: 98/37/EWG Maschinensicherheits- Richtlinie 89/336/EWG EMV - Richtlinie... - Seite 38 Maschinenrichtlinie 98/37/EWG Der Hersteller: KEMPER GmbH Von-Siemens-Str. 20 D-48691 Vreden erklärt, dass die nachfolgende Maschinen (oder Baugruppe, Maschinenteil usw.): Bezeichnung; Name Mini-Weldmaster 1-Phasen Wechselstrom Art.-Nr. 91 730, 91 731 folgenden einschlägigen Bestimmungen entspricht: 98/37/EWG Maschinensicherheits- Richtlinie 89/336/EWG EMV - Richtlinie...
- Seite 50 Schaltpläne / Wiring diagram / Schéma de câblage / Esquemas de Cableado Unidad de mando / schemi elettrici / schemata zapojení / Schematy przyłączeniowe / хема подсоединения...
- Seite 51 Schaltpläne / Wiring diagram / Schéma de câblage / Esquemas de Cableado Unidad de mando / schemi elettrici / schemata zapojení / Schematy przyłączeniowe / хема подсоединения...
