Bedingungen zur Underwriters Laboratories Inc. (UL) Zulassung
▶
Die Versorgungsspannung U
muss extern vor Überstrom und Kurzschluss geschützt werden mittels:
•
Leitungsschutzschalter 24 VDC, Nennstrom 2 A, Auslösecharakter Z
•
oder Schmelzsicherung 2 A.
Verdrahtung
Der erforderlich Steckverbinder wird mit dem Gerät geliefert
￫
24 V DC
0 V
F1 ≦ 3 A
F2
UL: F2 ≦ 2 A
IEC: F2 ≦ 3 A

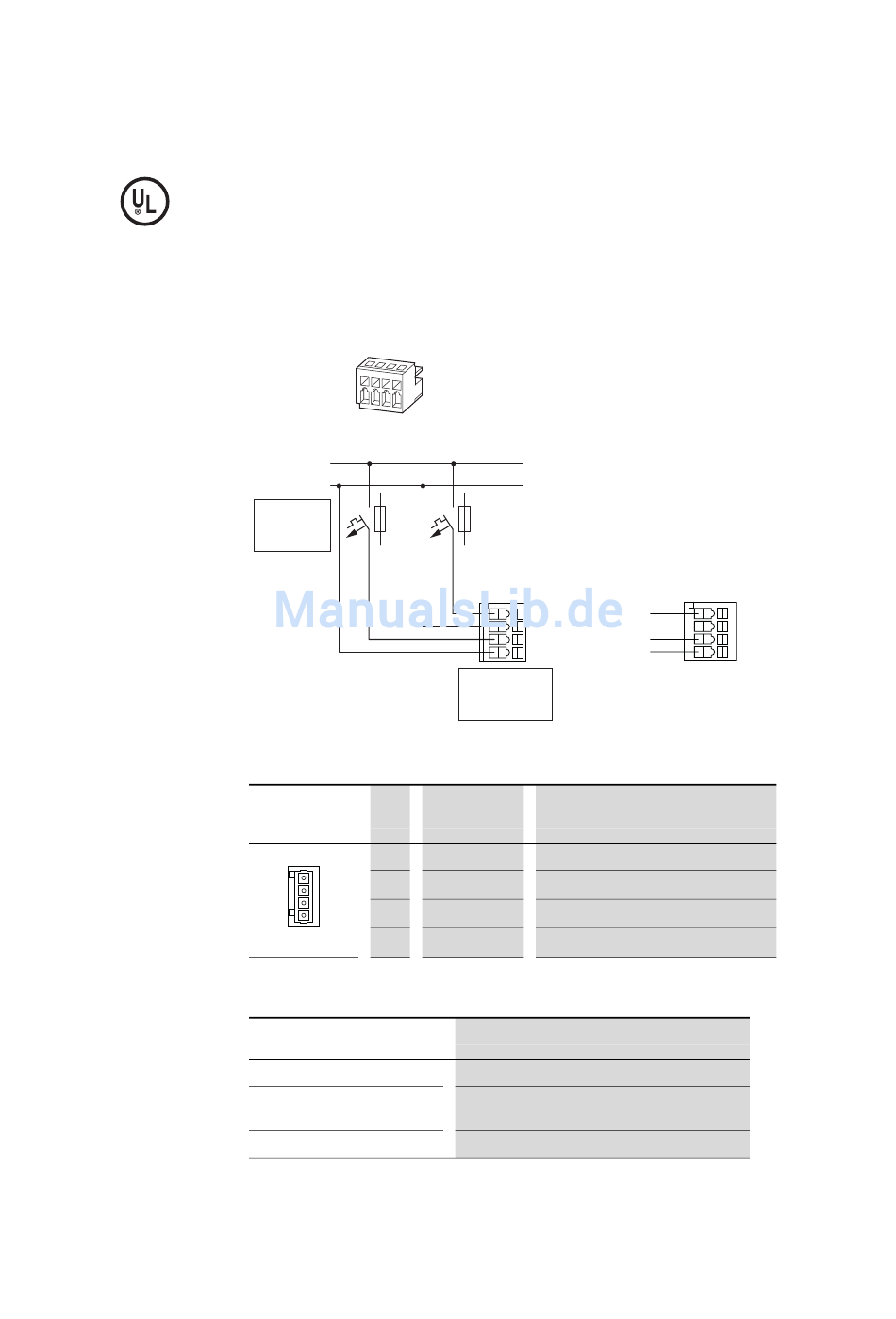

Abbildung 21: Steckverbinder WAGO (Ansicht von der Verdrahtungsseite)
Steckverbinder
PIN
4-polig
1
2
3
4
Folgendes beim Konfektionieren der Verdrahtung Steckverbinder beachten:
Verdrahtung Steckverbinder
Klemmenart
Querschnitt
Abisolierlänge
Für U
ist ein externer Überstrom- und Kurzschlussschutz mittels
AUX
Leitungsschutzschalter oder Schmelzsicherung erforderlich.
Kompaktsteuerung XC-152 05/17 MN050001ZU DE www.eaton.com
6 XC-152 als SmartWire-DT Koordinator
6.1 Bedien- und Anzeigeelemente zu SmartWire-DT
der SmartWire-DT Master Schnittstelle
Aux
F1
+24 VDC POW
POW
+24 VDC AUX
AUX
U
= 24 V DC
e
(20.4 - 28.8 V DC)
I
= 700 mA
e
Signal
Belegung
+24 VDC POW
Versorgungsspannung U
0V POW
Versorgungsspannung U
+24 VDC AUX
Versorgungsspannung U
0V AUX
Versorgungsspannung U
Beschreibung/Wert
Federzugklemme
2
0,2 - 1,5 mm
(klemmbare Leiter eindrähtig)
AWG24 - AWG16
6 -7 mm
0 V POW
0 V AUX
+24 V DC
POW
0 V
POW
+24 V DC
AUX
+0 V
AUX
