1 Beschreibung

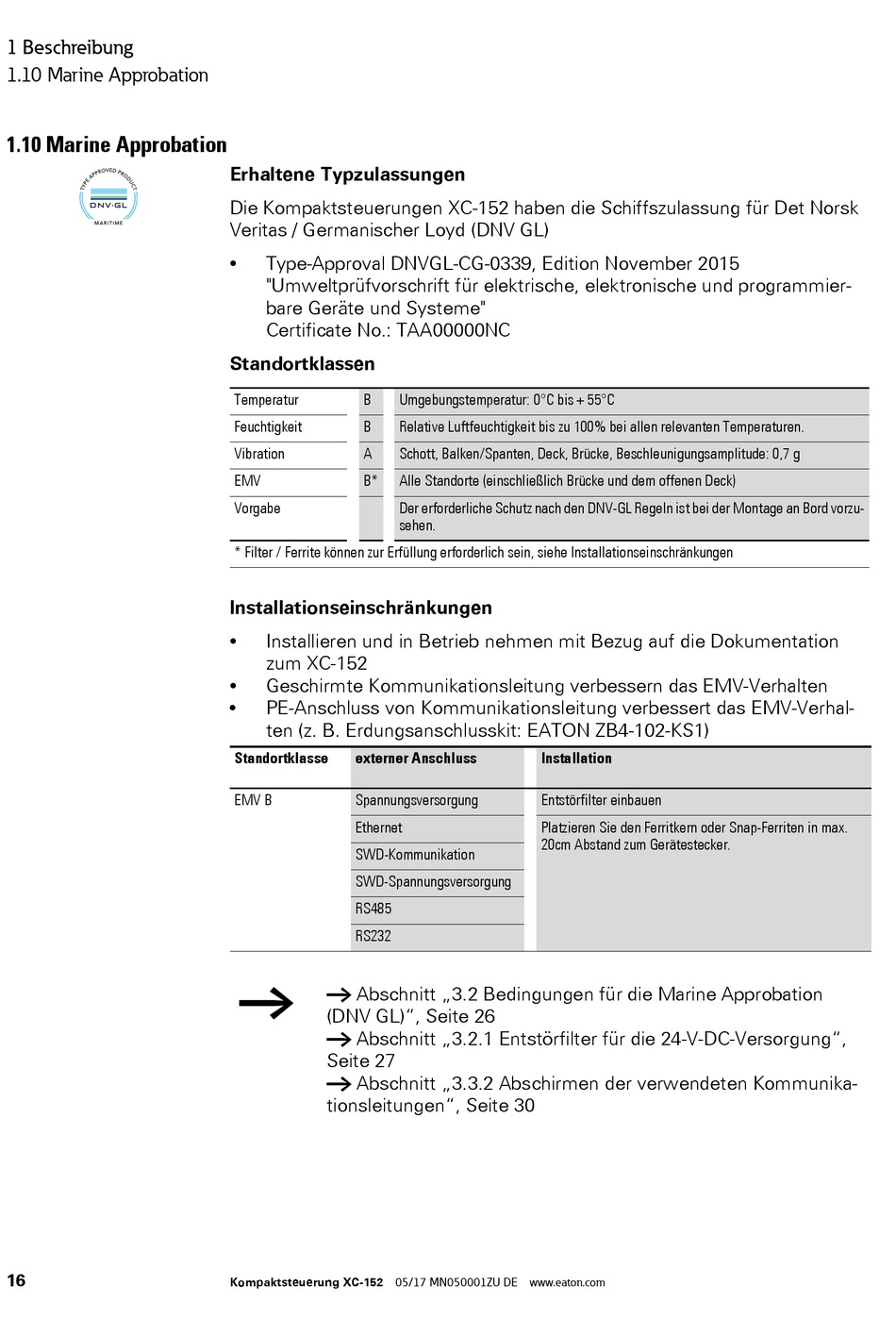

1.10 Marine Approbation
1.10 Marine Approbation
16
Erhaltene Typzulassungen
Die Kompaktsteuerungen XC-152 haben die Schiffszulassung für Det Norsk
Veritas / Germanischer Loyd (DNV GL)
•
Type-Approval DNVGL-CG-0339, Edition November 2015
"Umweltprüfvorschrift für elektrische, elektronische und programmier-
bare Geräte und Systeme"
Certificate No.: TAA00000NC
Standortklassen
Temperatur
B
Feuchtigkeit
B
Vibration
A
EMV
B*
Vorgabe
* Filter / Ferrite können zur Erfüllung erforderlich sein, siehe Installationseinschränkungen
Installationseinschränkungen
•
Installieren und in Betrieb nehmen mit Bezug auf die Dokumentation
zum XC-152
•
Geschirmte Kommunikationsleitung verbessern das EMV-Verhalten
•
PE-Anschluss von Kommunikationsleitung verbessert das EMV-Verhal-
ten (z. B. Erdungsanschlusskit: EATON ZB4-102-KS1)
Standortklasse
externer Anschluss
EMV B
Spannungsversorgung
Ethernet
SWD-Kommunikation
SWD-Spannungsversorgung
RS485
RS232
￫
￫ Abschnitt „3.2 Bedingungen für die Marine Approbation
(DNV GL)", Seite 26
￫ Abschnitt „3.2.1 Entstörfilter für die 24-V-DC-Versorgung",
Seite 27
￫ Abschnitt „3.3.2 Abschirmen der verwendeten Kommunika-
tionsleitungen", Seite 30
Kompaktsteuerung XC-152 05/17 MN050001ZU DE www.eaton.com
Umgebungstemperatur: 0°C bis + 55°C
Relative Luftfeuchtigkeit bis zu 100% bei allen relevanten Temperaturen.
Schott, Balken/Spanten, Deck, Brücke, Beschleunigungsamplitude: 0,7 g
Alle Standorte (einschließlich Brücke und dem offenen Deck)
Der erforderliche Schutz nach den DNV-GL Regeln ist bei der Montage an Bord vorzu-
sehen.
Installation
Entstörfilter einbauen
Platzieren Sie den Ferritkern oder Snap-Ferriten in max.
20cm Abstand zum Gerätestecker.
