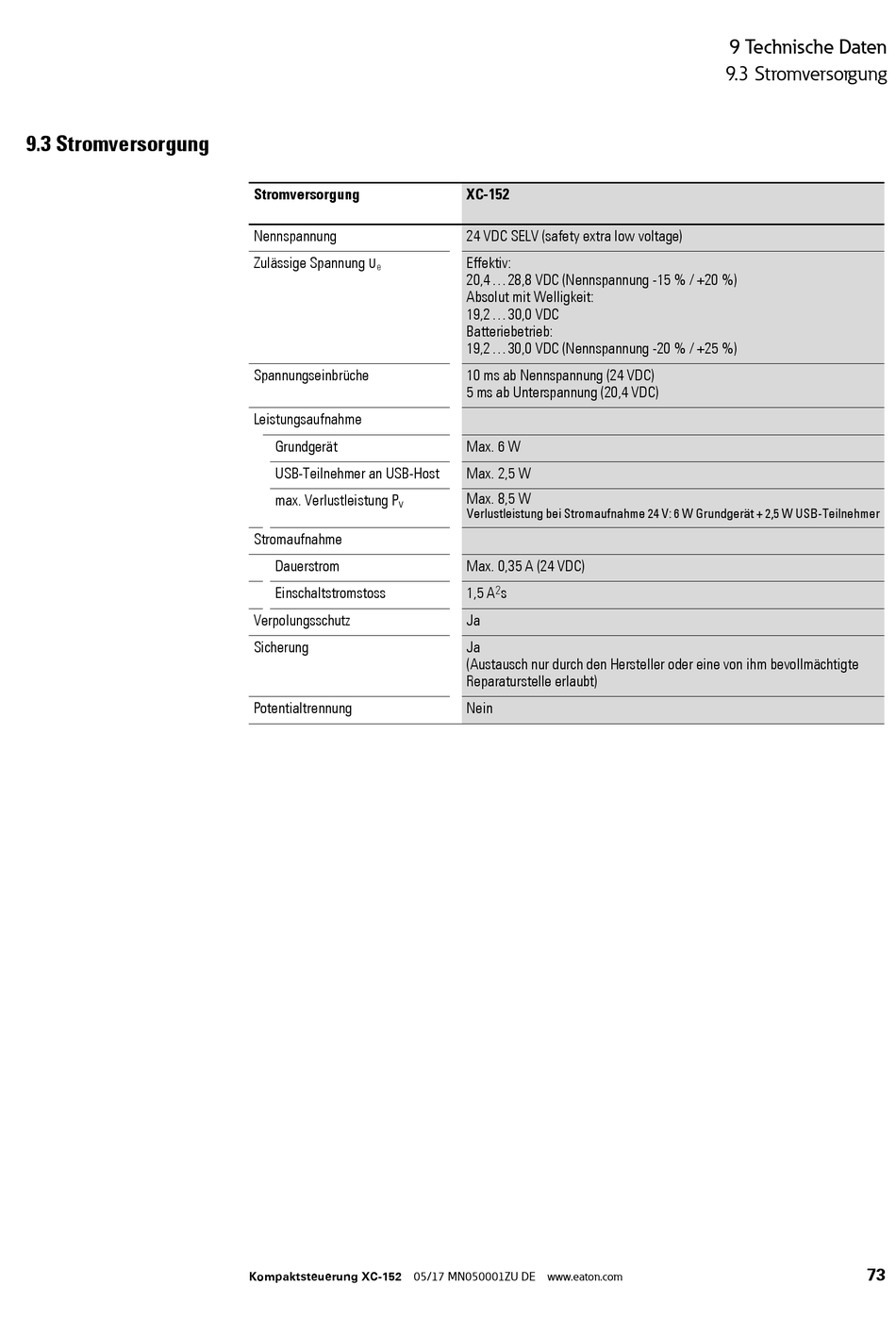

9.3 Stromversorgung

Stromversorgung
Nennspannung
Zulässige Spannung
U
e
Spannungseinbrüche
Leistungsaufnahme
Grundgerät
USB-Teilnehmer an USB-Host
max. Verlustleistung P
v
Stromaufnahme
Dauerstrom
Einschaltstromstoss
Verpolungsschutz
Sicherung
Potentialtrennung
Kompaktsteuerung XC-152 05/17 MN050001ZU DE www.eaton.com
XC-152
24 VDC SELV (safety extra low voltage)
Effektiv:
20,4 ... 28,8 VDC (Nennspannung -15 % / +20 %)
Absolut mit Welligkeit:
19,2 ... 30,0 VDC
Batteriebetrieb:
19,2 ... 30,0 VDC (Nennspannung -20 % / +25 %)
10 ms ab Nennspannung (24 VDC)
5 ms ab Unterspannung (20,4 VDC)
Max. 6 W
Max. 2,5 W
Max. 8,5 W
Verlustleistung bei Stromaufnahme 24 V: 6 W Grundgerät + 2,5 W USB-Teilnehmer
Max. 0,35 A (24 VDC)
2
1,5 A s
Ja
Ja 
(Austausch nur durch den Hersteller oder eine von ihm bevollmächtigte
Reparaturstelle erlaubt)
Nein
9 Technische Daten
9.3 Stromversorgung
73
