Verdrahtung
Steckverbinder
MSTB 2.5/3-ST-5.08
Ansicht von der Verdrahtungsseite
+24 VDC
0 V
+24 V DC
0 V
U
= 24 V DC
e
(20,4 - 28,8 V DC SELV)
I
= ...
e
0.6 - 0.8 Nm
(5 - 7 lb-in)
0 V +24 V DC

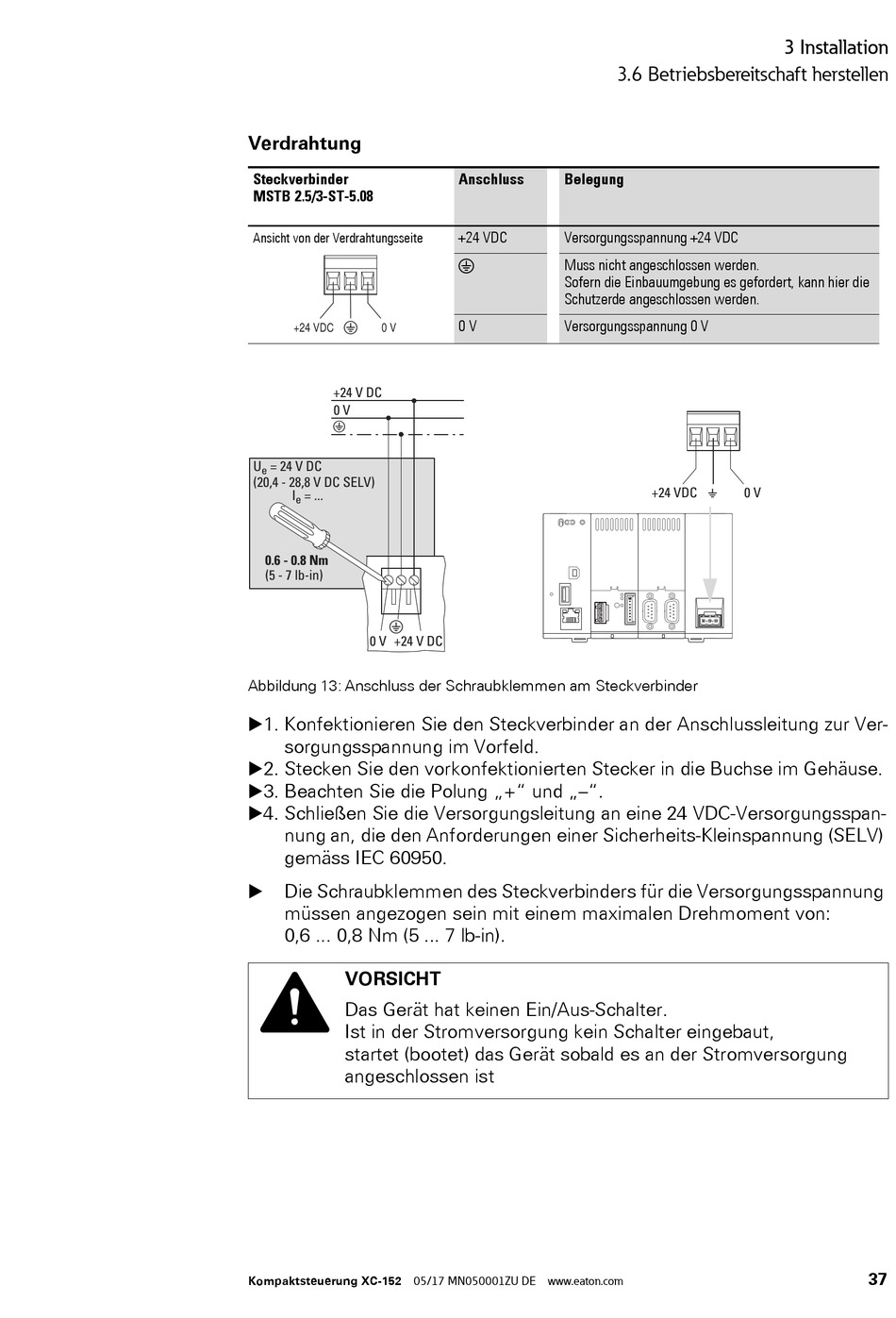

Abbildung 13: Anschluss der Schraubklemmen am Steckverbinder
▶1. Konfektionieren Sie den Steckverbinder an der Anschlussleitung zur Ver-
sorgungsspannung im Vorfeld.
▶2. Stecken Sie den vorkonfektionierten Stecker in die Buchse im Gehäuse.
▶3. Beachten Sie die Polung „+" und „–".
▶4. Schließen Sie die Versorgungsleitung an eine 24 VDC-Versorgungsspan-
nung an, die den Anforderungen einer Sicherheits-Kleinspannung (SELV)
gemäss IEC 60950.
▶
Die Schraubklemmen des Steckverbinders für die Versorgungsspannung
müssen angezogen sein mit einem maximalen Drehmoment von:
0,6 ... 0,8 Nm (5 ... 7 lb-in).
VORSICHT
Das Gerät hat keinen Ein/Aus-Schalter.
Ist in der Stromversorgung kein Schalter eingebaut,
startet (bootet) das Gerät sobald es an der Stromversorgung
angeschlossen ist
Kompaktsteuerung XC-152 05/17 MN050001ZU DE www.eaton.com
3.6 Betriebsbereitschaft herstellen
Anschluss
Belegung
+24 VDC
Versorgungsspannung +24 VDC
Muss nicht angeschlossen werden.
Sofern die Einbauumgebung es gefordert, kann hier die
Schutzerde angeschlossen werden.
0 V
Versorgungsspannung 0 V
3 Installation
⏚
+24 VDC
0 V
37
