Durchführung einer Messung
Starten des Geräts:
Drücken Sie die Taste des Goldscreenpens für mehr als 2 Sekunden.
Das Gerät führt anschließend eine Autokalibrierung durch. Bei dieser darf sich kein metallener Gegenstand
in der Nähe der Prüfspitze befinden, da dieser die Kalibriergenauigkeit beeinflußt (Anzeige
doch ein leitender Gegenstand in der Nähe befindet, gibt das Display den entsprechenden Hinweis.
Bei erfolgreicher Kalibrierung erscheint die Anzeige "Messung bereit" (Anzeige
Wird das Testgerät für mind. 2min nicht benützt, d.h. kein neuer Leitwert erkannt wird, schaltet sich das
Gerät automatisch aus, um die Akku-Laufzeit zu maximieren. Das Gerät kann nicht durch den Taster
abgeschaltet werden.
Der im Goldscreenpen integrierte Akku lädt sich beim Anschluss am Rechner oder USB-Ladegerät
automatisch. Bei komplett entladendem Akku kann das Gerät erst nach ca. 2min gestartet werden.
Randbedingungen für max. Messgenauigkeit:
- Dem Gerät ist es auch möglich durch dünne Blister und Folien (max. ca. 0,25mm Dicke), die Leitfähigkeit zu
bestimmen. Die Messgenauigkeit nimmt dabei aber ab, d.h. falls möglich sollte die Prüfspitze direkt auf
dem Prüfkörper aufliegen.
- Die Auflagefläche des Prüfkörpers sollte mind. den Durchmesser der Sensorspitze (mind. 3,5- 4mm
abdecken, um eine exakte Messung zu gewährleisten
- Die Auflagefläche sollte möglichst plan (die Messung an einer Stelle ohne Prägung ist empfohlen) und
ohne starke Krümmungen beschaffen sein
- Die Messspitze senkrecht zum Prüfobjekt und nicht schräg auf das Prüfobjekt aufsetzen
- Die Dicke des Prüfobjekts muss größer als die Eindringtiefe d.h. mind. 0,5mm sein

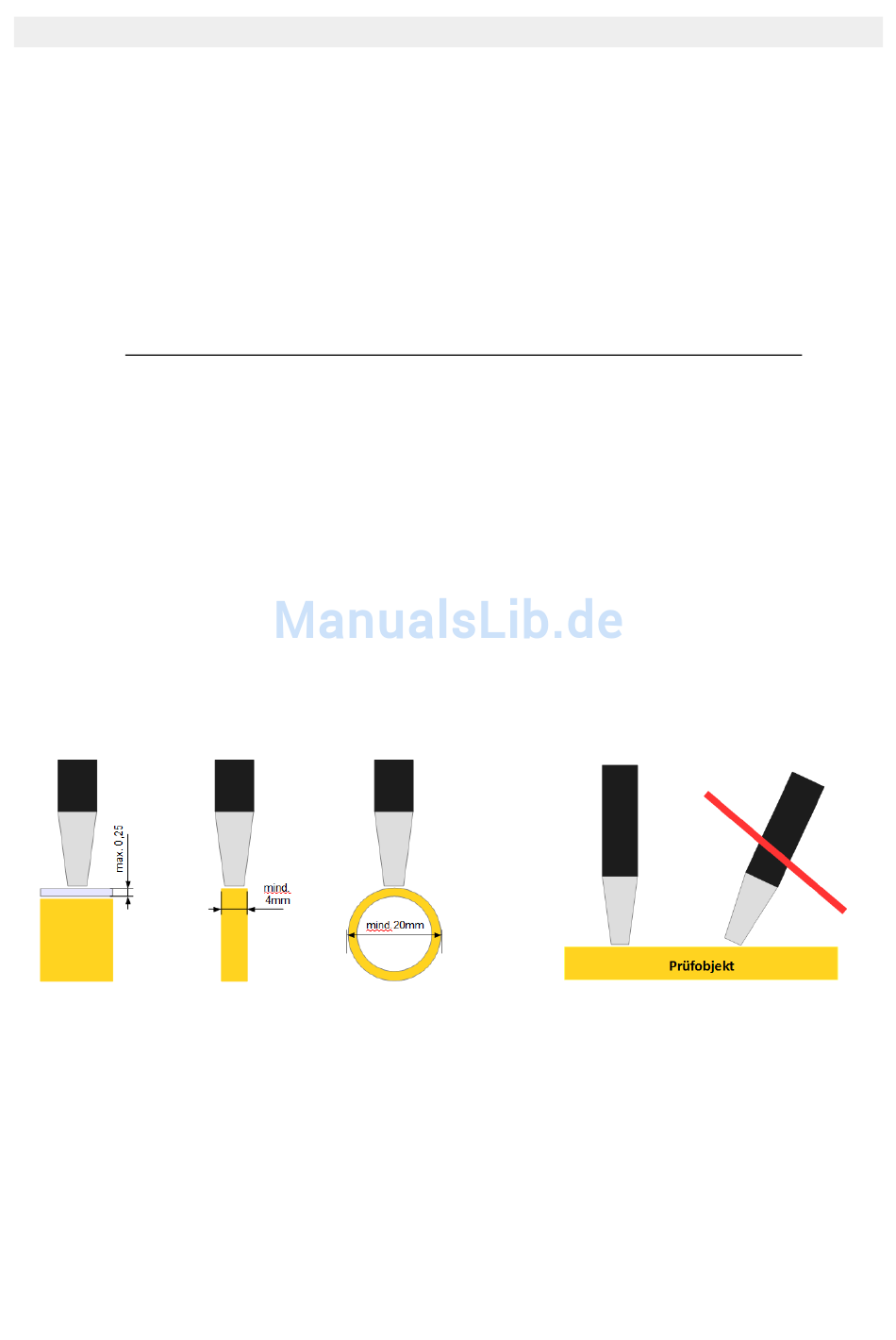

Abbildung 2 - Hinweis zur Sensorposition
Durchführung einer Messung:
Das Gerät erkennt automatisch, ab einen bestimmten Abstand zum Prüfobjekt, das Vorhanden-sein von
metallenen Körpern und führt ca. 2x in der Sekunde eine Messung aus. Die elektrische Leitfähigkeit als
Messgröße wird im Display oben links (siehe Abb.1. ) mit einer Nachkommastelle Genauigkeit angezeigt.
Das Gerät führt ca. alle 2 Sekunden automatisch eine Zwischenkalibrierung durch, falls sich die Spitze nicht
in der Nähe eines metallenen Gegenstands befindet.
Messung von zwei Prüfobjekten einige wenige Sekunden, um dem Gerät die Möglichkeit zu geben sich zu
kalibrieren.
Für eine optimale Messung warten sie zwischen der
. Falls sich
⑨)
.
⑥)
