5.2. Anschlussbelegung

Im folgenden Abschnitt wird die Anschlussbelegung sämtlicher Steckverbinder des
DLoG MPC 6 beschrieben.
Die Anschlussbelegung basiert auf dem Motherboard MPC6.20 06.2006.

5.3. Externe Steckverbinder

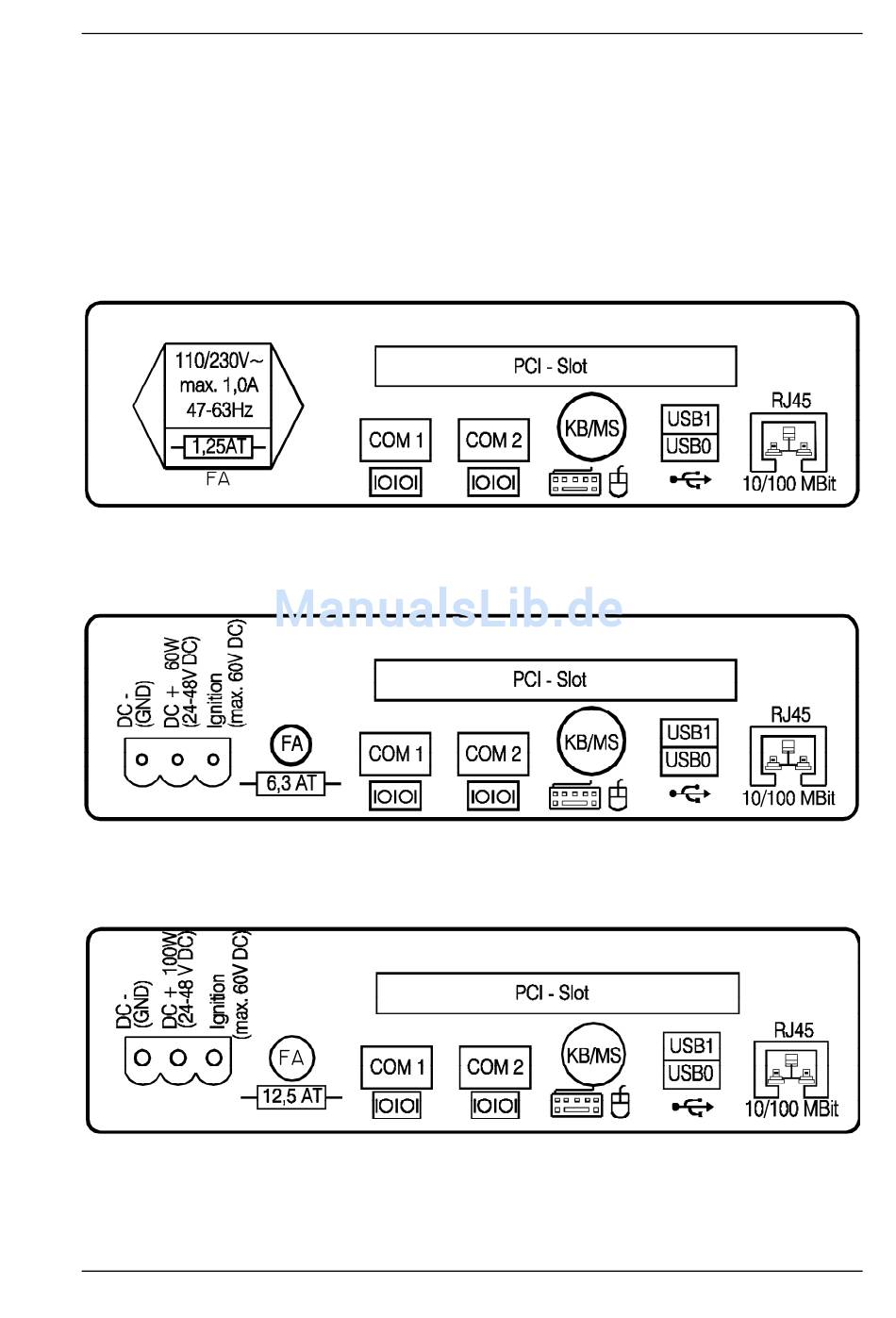

Abbildung 5.1: Externe Steckverbinder, AC-Variante

Abbildung 5.2: Externe Steckverbinder, 24/48 VDC 60 W-Variante

Abbildung 5.3: Externe Steckverbinder, 24/48 VDC 100 W-Variante
