Gerät in Betrieb nehmen
Erklärung:
Ignition geschaltet bedeutet, dass an diesem Anschluss ein Steuersignal (z.B. Zündung
eines Fahrzeuges) anzulegen ist, das dem Pegel der Versorgungsspannung entspricht
und in der Lage ist, den DLoG MPC 6 mit mindestens 2 W zu versorgen.
Die Referenz dieses Signals ist DC- .
5.3.2.1. Versorgungskabel des DLoG MPC 6

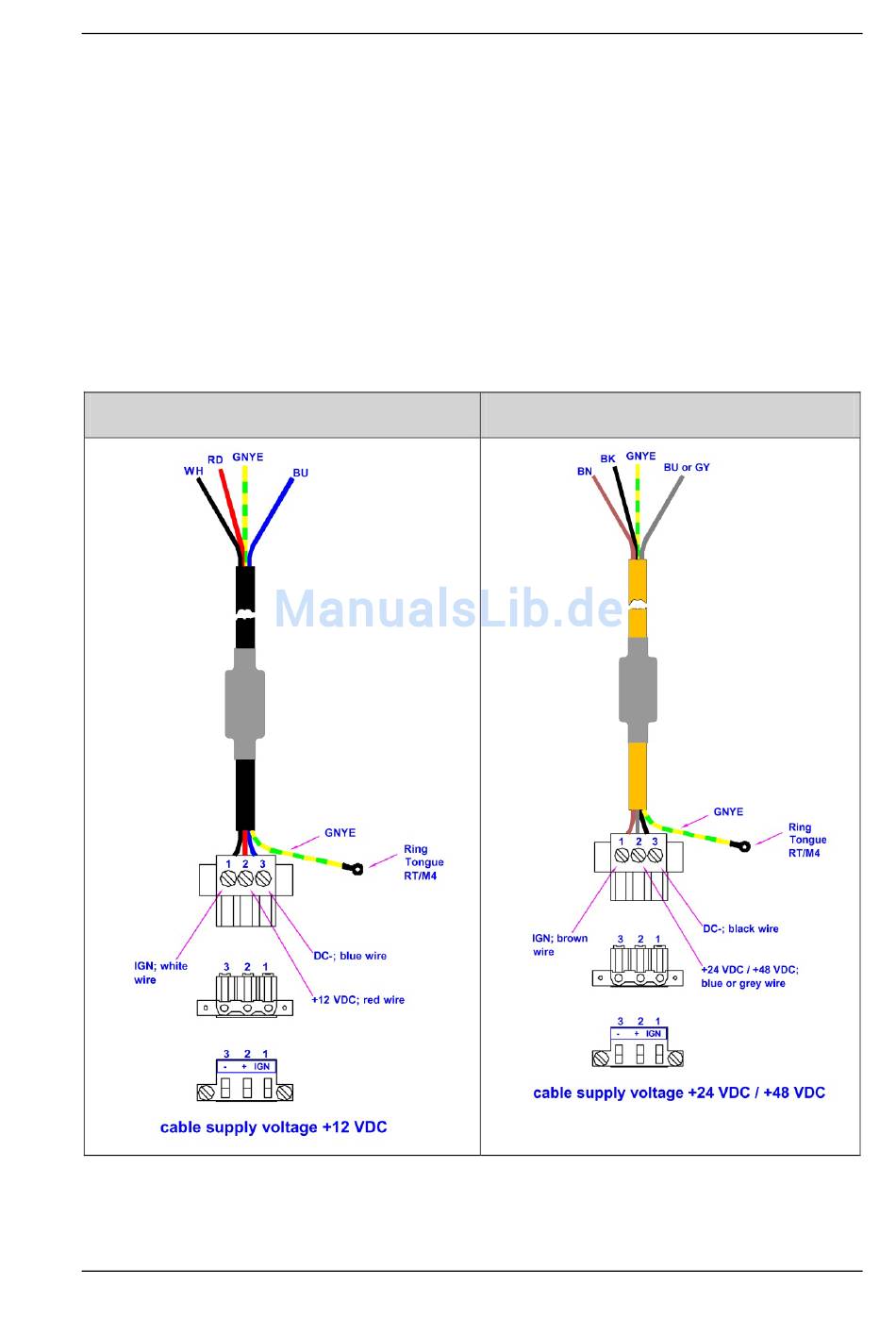

Nachfolgend die Kabelbilder der Versorgungskabel der DC-Geräte.
12 V Versorgungskabel
24/48 V Versorgungskabel
Abbildung 5.7: Kabelbilder Versorgungsanschluss der DC-Geräte
DLoG MPC 6
Handbuch V2.00
39
