Abbildung 7.6: Antennenkappe Geöffnet - DLoG MPC 6 Handbuch

5. Stecken Sie die neue CF-Karte in den Slot, bis die Karte einrastet.
Die Antennenanschlusskabel dürfen dabei nicht eingeklemmt oder durchtrennt
werden.
6. Setzen Sie die Antennenkappe wieder auf den DLoG MPC 6.
7. Achten Sie darauf, dass die Antennenanschlusskabel nicht eingeklemmt werden.
Die Dichtung der Antennenkappe darf nicht beschädigt werden, sie muss korrekt in
der Nut liegen.
8. Ziehen Sie die beiden Schrauben der Antennenkappe wieder fest
(Drehmoment 1 Nm).
Dichtung muss
in der Nut liegen
Karte mit Auszugsband
vorsichtig aus dem Slot
ziehen/einstecken
Blindkappe vom Gerät lösen und wieder befestigen:
Gehen Sie beim Lösen und Befestigen der Blindkappe ebenso vor wie bei der
Antennenkappe.
DLoG MPC 6
Antennenanschlusskabel nicht zu weit
aus dem Gerät ziehen, nicht einklemmen
oder durchtrennen

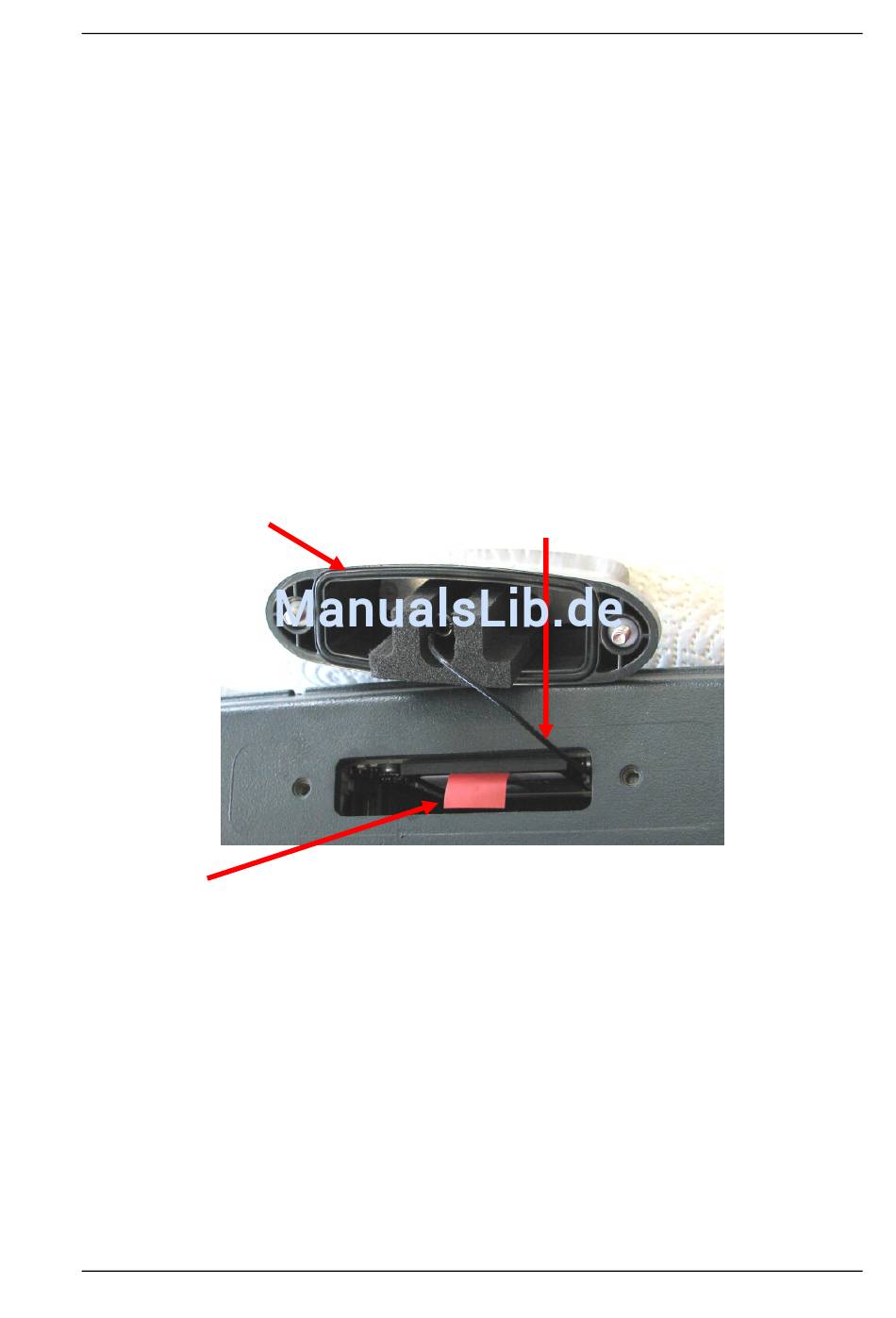

Abbildung 7.6: Antennenkappe geöffnet
Handbuch V2.00
Einbau
61
