73 | M O NT AGE IH RES IN T ERA KT IVE N W HI TE B O A R D S A N E I N E M S T Ä N D E R

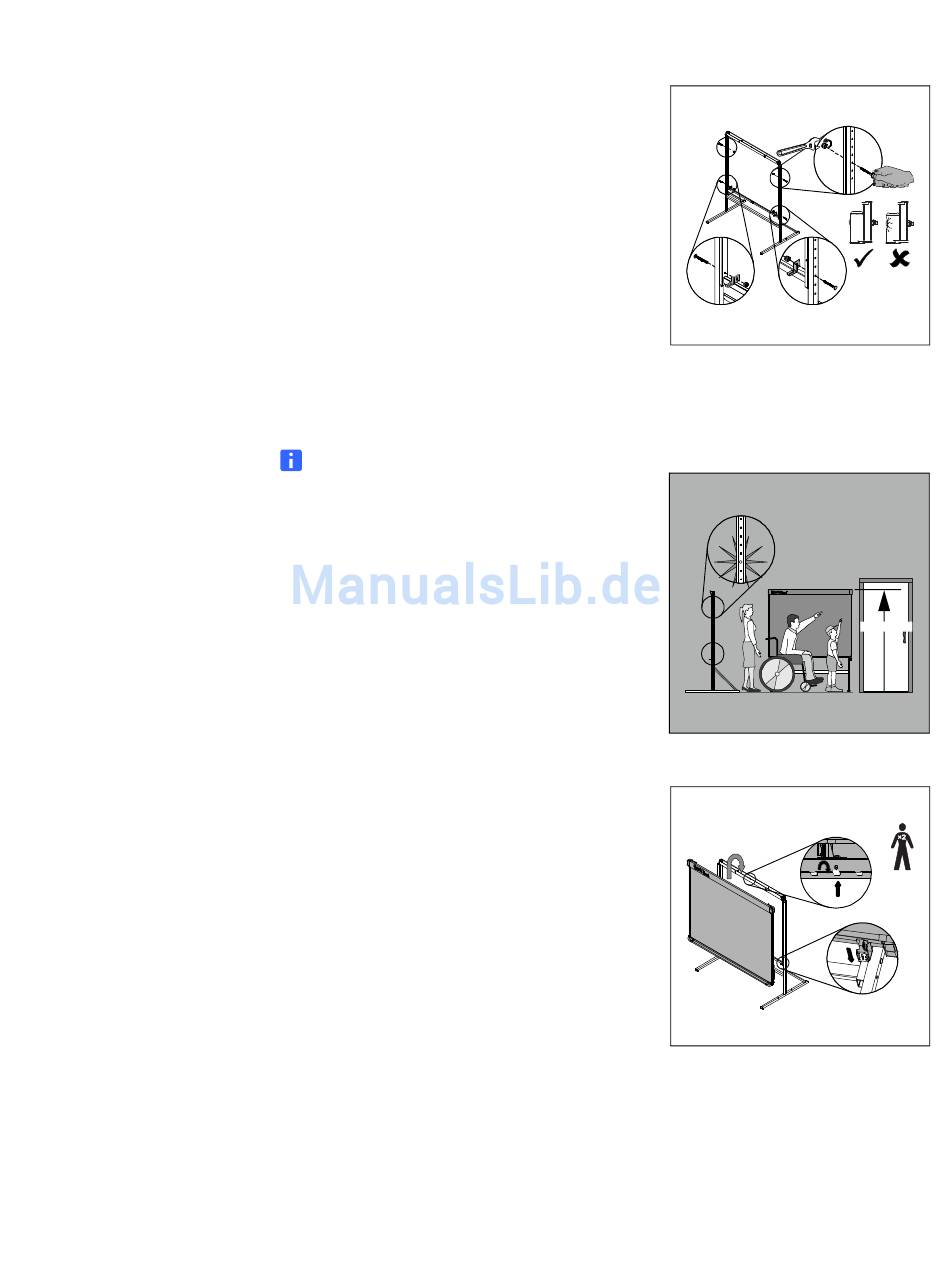

7. Befestigen Sie den Rahmen an vier Stellen an
der Trägerkonstruktion. Verwenden Sie dazu,
wie in der Abbildung dargestellt, jeweils eine
Schlossschraube (Q) und eine
Sicherungsmutter (R). Setzen Sie bei den
beiden unteren Positionen den rechten und
linken Auflagewinkel für das interaktive
Whiteboard (N und P) zwischen der
Sicherungsmutter (R) und dem rechten oder
linken vertikalen Rahmenteil ein (siehe
Abbildung). Verwenden Sie einen
11-mm-Schraubenschlüssel, um die
Sicherungsmuttern anzuziehen.
HINWEIS
– Ziehen Sie diese Muttern nicht zu
fest an.
– Wenn Sie den Rahmen an der dritten
Öffnung von unten an der
Trägerkonstruktion anbringen, beträgt
der Abstand zur Oberkante Ihres
interaktiven Whiteboards 190,5 cm,
d. h. Sie können Ihr an einem Ständer
befestigtes Whiteboard durch eine
2 m hohe Türöffnung bewegen.
8. Hängen Sie Ihr SMART Board Interactive
Whiteboard V280 mithilfe einer weiteren
Person an den Ständer, sodass die Laschen
oben am Rahmen in die Schlitze der Halterung
für die Wandmontage geschoben werden, die
sich auf der Rückseite des interaktiven
Whiteboards befindet. Schieben Sie die drei
Auflagewinkel des interaktiven Whiteboards am
Ständer in die entsprechenden Halterungen
unterhalb der Stiftablage Ihres interaktiven
Whiteboards.
Q
R 4×
4×
P
N
8
7
6
5
4
3
2
1
190,5 cm
