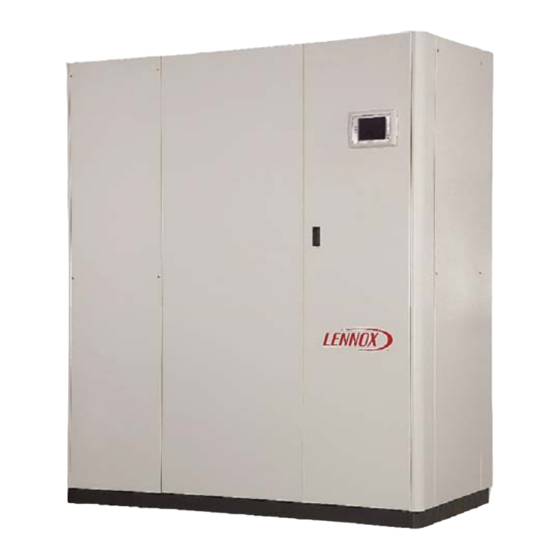

- Seite 1 INSTALLATIONS - BETRIEBS- UND WARTUNGSHANDBUCH PRÄZISIONS KLIMASCHRÄNKE INNOV@ DX : 6 - 128 kW CW : 8 - 240 kW INNOVA DMR_R410A- IOM-1505-G www.lennoxemea.com...
-
Seite 3: Inhaltsverzeichnis
Inhalt Allgemeine Beschreibung....................2 1.1 Aufbau .............................. 3 1.2 Anwendungsgrenzen ........................3 1.3 Kühlkreis ............................4 1.4 “CW” Einheiten - Wasserkreislauf ....................5 1.5 Installationshinweise ........................7 Inspektion / Transport / Positionierung ................8 2.1 Inspektion bei Empfang ........................8 2.2 Anheben und Transport ........................ -
Seite 4: Allgemeine Beschreibung
Umgebungen wie Computer-Räumen, Laboren und allgemein dort, wo eine sehr präzise Klimaregelung und Betrieb rund um die Uhr erforderlich sind, entworfen. INNOV@”R” Einheiten stellen wie alle LENNOX-Produkte eine moderne Verbindung von Technik und Design dar. INNOV@”R” kann durch ihre Eigenschaften auch in Büros installiert werden, in denen Menschen arbeiten. -
Seite 5: Aufbau
INNOV@”R” Einheiten schnell und einfach gelöst werden. Die Form der Einheiten ist wie bei allen Lennox-Produkten durch die abgerundeten Kanten mit einem variablen Radius gekennzeichnet: diese Form wird mit Spezialmaschinen hergestellt und kombiniert ein ansprechendes Äußeres mit einem Höchstmaß an Schutz vor Verletzungen. -
Seite 6: Kühlkreis
Kühlkreis Der gesamte Kühlkreislauf ist einschließlich Leitungen in unserer Baureihe bereits mit Bauteilen namhafter Hersteller montiert. Die mit den Schweiß- und Verrohrungsarbeiten betrauten Arbeiter sind speziell geschult und von unabhängiger Stelle gemäß der Druckgeräterichtlinie EWG 97/23 qualifiziert. Dabei ist zu unterstreichen, dass diese Qualifikation der Arbeiter nicht verlangt wird, sondern dass wir uns aus eigenem Antrieb um die Qualität und allgemein um die Zufriedenstellung des Kunden kümmern. -
Seite 7: Cw" Einheiten - Wasserkreislauf
“CW” Einheiten - Wasserkreislauf 3-Wege-Ventil Das 3-Wege-Ventil ist standardmässig in den INNOV@-R Geräten, CW Version, am Wassereingang ins Gerät eingebaut. Dieses ermöglicht eine präzise Regelung des Wasservolumenstroms, was von grundlegender Bedeutung für CCAC- Anwendungen ist. Tab. 3 Technische Daten Rahmen 1 Rahmen 2 Rahmen 3 Kvs Ventil (m... - Seite 8 Abb. 3 1 Kreislauf - Basiskühlkreislauf (DX Version) Pos. Beschreibung Pos. Beschreibung Verdichter Verdampfer-Wärmetauscher HD Druckschalter ND Druckschalter Druckübertrager (auf Wunsch) Flüssigkeitssammler Kugelventil Kühlschlange Kältemittelfilter Flutungsventil Schauglas Sicherheitsventil Thermostatventil Rückschlagventil INNOV@ DMR_R410A-IOM-1505-G - 6 -...
-
Seite 9: Installationshinweise
Abb. 5 Basiskühlkreislauf (CW Version) Standard Auf Wunsch 2-Wege-Ventil Pos. Beschreibung Pos. Beschreibung Kaltwasserzulauf Wärmetauscher Kaltwasserauslauf Entlüftungsventil 3-Wege-Ventil 2-Wege-Ventil (auf Wunsch) Plug Fan Installationshinweise Allgemeine Vorschriften • Beim Installieren und Warten der Einheit sind die Vorschriften in dieser Anleitung strikt einzuhalten, die Anweisungen direkt an den Einheiten zu beachten und alle nötigen Vorsichtsmaßnahmen zu ergreifen. -
Seite 10: Inspektion / Transport / Positionierung
Die Einheit hat das Werk in einwandfreiem Zustand verlassen; alle Anzeichen auf Beschädigungen sind sofort dem Transporteur anzuzeigen und auf dem Lieferschein vor dem Unterschreiben zu vermerken. LENNOX oder deren Vertreter müssen unverzüglich über die Schwere der Beschädigung informiert werden. Der Kunde muss einen schriftlichen Bericht mit allen wichtigen Schäden erstellen. -
Seite 11: Installation
Installation DieINNOV@”R” Klimatisierungseinheit ist für alle außer aggressive Umgebungen geeignet. Keine Hindernisse in der Nähe der Einheiten anordnen und sicherstellen, dass der Luftdurchsatz nicht durch Hindernisse und/oder Rücksog behindert wird. Abb. 7 Wartungsbereich CW Versionen MODELL A(mm) B(mm) C(mm) D(mm) E(mm) DMCDR0080 1875... -
Seite 12: Evakuieren Und Befüllen
4 Evakuieren und Befüllen Diese Art der Arbeit muss durch Fachpersonal ausgeführt werden, das gemäß den geltenden Gesetzen und Bestimmungen arbeitet. Einführung Das gleichzeitige Vorhandensein von Wasser und Dampf macht es erforderlich, dass beide sich in einem Sättigungszustand befinden (Gibbssches Gesetz); siehe Abb. 8. Bei Vorliegen eines thermischen Gleichgewichts entspricht der Druck im Behälter der Raumtemperatur. -
Seite 13: Evakuieren Eines Mit Kältemittel "Verunreinigten" Kreislaufs
Evakuieren eines mit Kältemittel "verunreinigten" Kreislaufs Zuerst muss das Kältemittel aus dem Kreislauf abgelassen werden. Hierzu ist ein spezielles Gerät mit einem Trockenverdichter zum Auffangen des Kältemittels erforderlich. Alle Kältemittel lösen sich für gewöhnlich im Öl der Wanne des Verdichters auf. Das "Öl", Abb. 10, zeigt eine spezifische Eigenschaft (Gesetz von Charles) von Gasen, die im Vergleich zum Druckanstieg in Flüssigkeiten stärker löslich sind, aber im Vergleich zum Temperaturanstieg weniger löslich sind. -
Seite 14: Elektrische Anschlüsse
Elektrische Anschlüsse Allgemeine Hinweise Vor Arbeiten an elektrischen Teilen muss die Stromversorgung abgeschaltet sein. Prüfen, ob die Hauptstromversorgung den auf dem Typenschild der Einheit angegebenen Daten (Spannung, Phasenanzahl, Frequenz) entspricht. Die Stromversorgung für einphasige Lasten muss mit einem dreiadrigen Kabel mit „N“-Litze im Sternmittelpunkt erfolgen (optional: Stromversorgung ohne Nullleiter). -
Seite 15: Funktionsdiagramm
Funktionsdiagramm LUFTAUSLASS NACH OBEN LUFTAUSLASS NACH UNTEN (UP FLOW) Verdrängung INNOV@ DMR_R410A-IOM-1505-G - 13 -... -
Seite 16: Inbetriebnahme
Inbetriebnahme Vorausgehende Prüfungen • Prüfen, ob die elektrischen Anschlüsse fachgerecht ausgeführt wurden, und ob alle Klemmen fest angezogen sind. Diese Prüfung sollte auch Bestandteil einer alle sechs Monate stattfindenden Inspektion sein. • Prüfen, ob die Spannung an den RST-Klemmen 400 V ± 10% beträgt, und kontrollieren, ob die gelbe Lampe des Phasensequenzrelais leuchtet (nur DX Versionen). -
Seite 17: Kontrollen Während Des Betriebs
Kontrollen während des Betriebs Über das Phasensequenzrelais (nur DX Versionen) im Schaltschrank die korrekte Phasensequenz prüfen: Falls sie nicht richtig ist, die Spannung unterbrechen und zwei Phasen des dreipoligen Kabels zum Gerät vertauschen. Die Stromanschlüsse im Gerät dürfen niemals geändert werden, sonst verfällt die Garantie sofort. Kontrolle der Kältemittelbefüllung (DX Versionen) •... -
Seite 18: Einstellung Der Betriebsparameter
Einstellung der Betriebsparameter Allgemeine Hinweise Alle Steuervorrichtungen werden im Werk eingestellt und getestet, bevor die Einheit ausgeliefert wird. Nachdem die Einheit jedoch eine gewisse Zeit in Betrieb gewesen ist, sollten die Betriebs- und Sicherheitsvorrichtungen kontrolliert werden. Die Einstellungen sind in Tab. 5 und Tab. 6 gezeigt. Alle Instandhaltungsarbeiten der Ausrüstung zählen zu den außerordentlichen Wartungen und dürfen NUR VON FACHTECHNIKERN ausgeführt werden. -
Seite 19: Wartung
Wartung Die einzigen, vom Benutzer auszuführenden Arbeiten sind das Ein- und Ausschalten der Einheit. Alle anderen Arbeiten gelten als Wartungsarbeiten und dürfen daher nur durch Fachpersonal ausgeführt werden, das gemäß den geltenden Gesetzen und Bestimmungen arbeitet. Warnhinweise Alle in diesem Kapitel beschriebenen Arbeiten MÜSSEN IMMER UND AUSSCHLIESSLICH VON FACHPERSONAL DURCHGEFÜHRT WERDEN. - Seite 20 Abb. 13 Inspektion des Luftfilters Frontplatten der Einheit öffnen Luftfilter herausziehen Zustand des Luftfilters prüfen und gegebenenfalls ersetzen. “Down-Flow" Version “Up-Flow" Version INNOV@ DMR_R410A-IOM-1505-G - 18 -...
-
Seite 21: Richtige Lüfterdrehzahl Einstellen
Abb. 14 Entlüften des Wasserregisters (CW Version) Das Entlüftungsventil ist in den Einheiten von der Frontseite aus erreichbar. Richtige Lüfterdrehzahl einstellen Die eingesetzten Lüfter haben rückwärts gekrümmte Schaufeln und einen 4-poligen Elektromotor. Diese Lüfterart ist sehr leistungsstark, sodass seine Drehzahl reduziert werden muss, um den nominalen Luftstrom den realen äußeren Druckverlusten anzupassen: Bei falscher Einstellung kann die Luftströmung die Grenzwerte überschreiten und zum Wasseraustritt aus den Registern führen (Einheiten mit Luftauslass nach unten) und bei DC-Einheiten kann eine ungenügende Luftströmung zur Eisbildung am Register führen. -
Seite 22: Ec Gebläse
EC Gebläse Tab. 8 AESP (Pa) bei verschiedenen Spannungswerten (0 – 10 V) für EC Gebläse DMADR 060 10 V Basis + Filter Basis + Filter + E-Heizung Basis + Filter + zus. Batterie Free Cooling + Filter Free Cooling + Filter + E-Heizung Free Cooling + Filter + zus. -
Seite 23: Reparaturen Am Kühlkreislauf
Reparaturen am Kühlkreislauf Bei Reparaturen am Kühlkreislauf oder Wartungseingriffen an den Verdichtern sicherstellen, dass der Kreislauf für einen möglichst kurzen Zeitraum geöffnet bleibt. Auch wenn er nur sehr kurz Luft ausgesetzt ist, absorbieren Esteröle große Feuchtigkeitsmengen, wodurch sich schwache Säuren bilden Nach Reparaturen jeder Art müssen folgende Arbeitsschritte ausgeführt werden: •... -
Seite 24: Auffüllen Mit Kältemittel R410A
Kältemittels im flüssigen Zustandabschließen, bis an der Flüssigkeitsanzeige keine Blasen mehr zu sehen sind und die in Abschnitt 7.4 angegebenen Betriebsparameter erreicht wurden (siehe Auslegungskriterien der Leitung). Eine werkseitig mit R410A befüllte Einheit darf ohne schriftliche Einwilligung der Fa. LENNOX nicht mit anderen Kältemitteln befüllt werden. -
Seite 25: Fehlerbehebung
Fehlerbehebung Auf den nächsten Seiten finden Sie eine Liste der häufigsten Ursachen, die zu Ausfällen und Störungen der Einheit führen können. Diese Ursachen sind nach einfach erkennbaren Anzeichen aufgegliedert. Beim Versuch, die vorgeschlagenen möglichen Lösungen umzusetzen, ist äußerste Vorsicht geboten: Selbstüberschätzung kann bei unerfahrenen Personen unter Umständen zu schweren Verletzungen führen. - Seite 26 +33 4 72 23 20 20 +33 4 72 23 20 20 Lennox arbeitet kontinuierlich an der weiteren Verbesserung der Produktqualität. Daher können die technischen Produktdaten, Nennleistungsangaben und Abmessungen ohne vorherige Ankündigung geändert werden, ohne dass sich daraus Haftungsansprüche ergeben.
