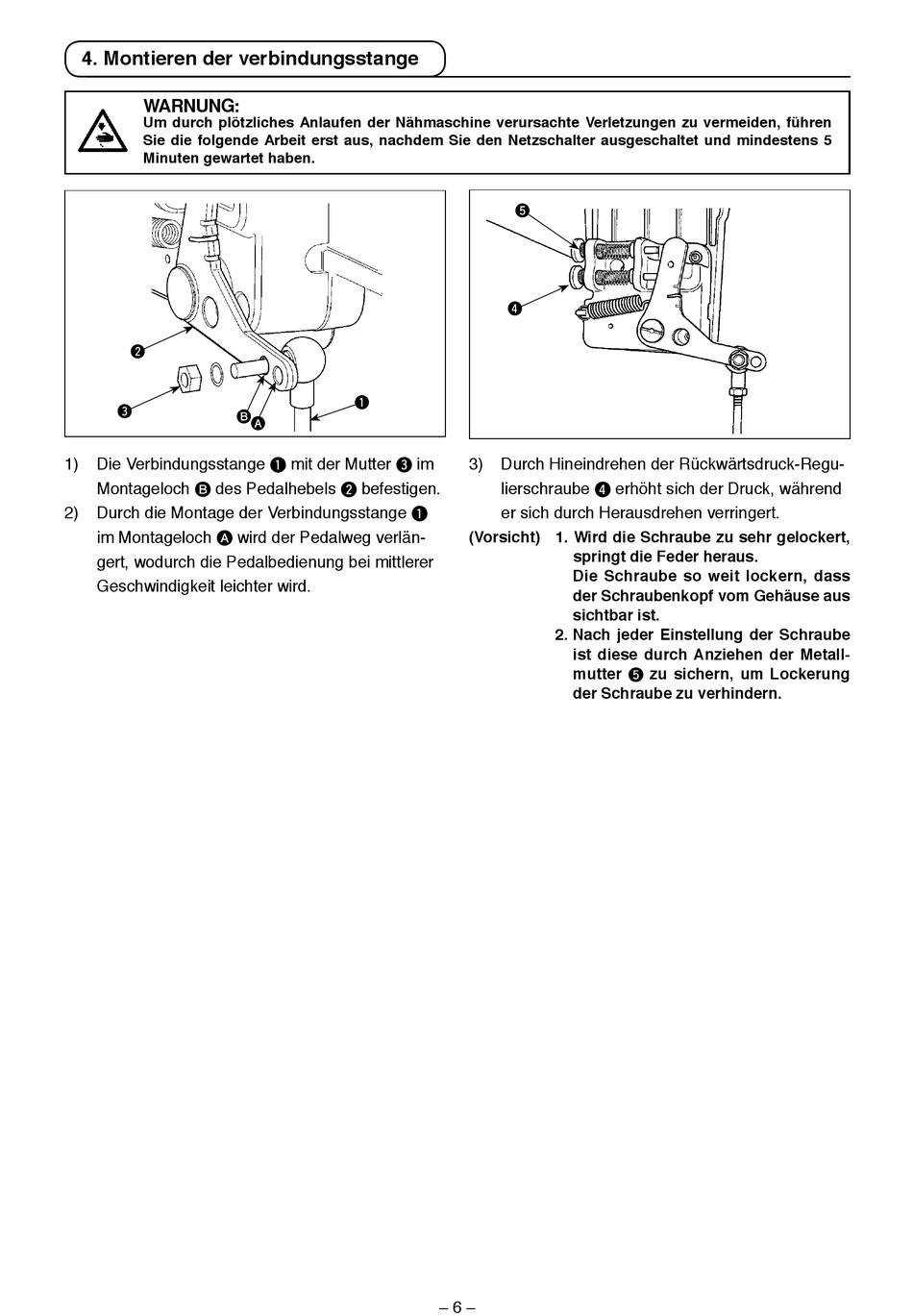

4. Montieren der verbindungsstange

WARNUNG:
Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen
Sie die folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und mindestens 5
Minuten gewartet haben.
2
3
B A
) De Verbndungsstange 1 mt der Mutter 3 m
Montageloch B des Pedalhebels 2 befestgen.
2) Durch de Montage der Verbndungsstange 1
m Montageloch A wrd der Pedalweg verlän-
gert, wodurch de Pedalbedenung be mttlerer
Geschwndgket lechter wrd.
5
4
1
3) Durch Hnendrehen der Rückwärtsdruck-Regu-
lerschraube 4 erhöht sch der Druck, während
er sch durch Herausdrehen verrngert.
(Vorsicht) 1. Wird die Schraube zu sehr gelockert,
– 6 –
springt die Feder heraus.
Die Schraube so weit lockern, dass
der Schraubenkopf vom Gehäuse aus
sichtbar ist.
2. Nach jeder Einstellung der Schraube
ist diese durch Anziehen der Metall-
mutter 5 zu sichern, um Lockerung
der Schraube zu verhindern.
