1ø 100V-120V
Weiß
220V-240V
Grün/
Schwarz
Gelb
Weiß
3ø 200V-240V
Schwarz
Grün/
Gelb
Rot
3)

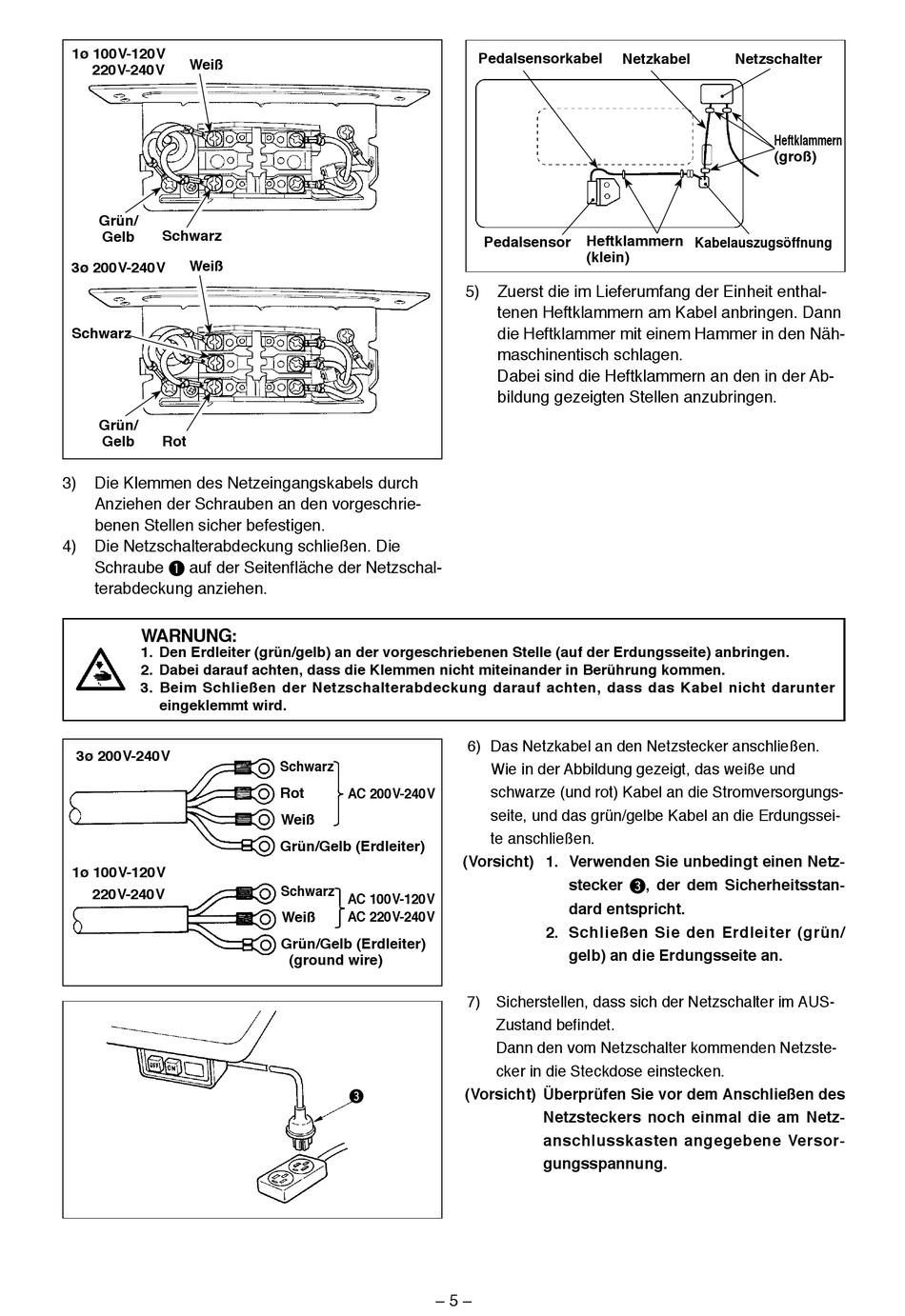

De Klemmen des Netzengangskabels durch
Anzehen der Schrauben an den vorgeschre-
benen Stellen scher befestgen.
4)
De Netzschalterabdeckung schleßen. De
Schraube 1 auf der Seitenfläche der Netzschal-
terabdeckung anzehen.
WARNUNG:
1. Den Erdleiter (grün/gelb) an der vorgeschriebenen Stelle (auf der Erdungsseite) anbringen.
2. Dabei darauf achten, dass die Klemmen nicht miteinander in Berührung kommen.
3. Beim Schließen der Netzschalterabdeckung darauf achten, dass das Kabel nicht darunter
eingeklemmt wird.
3ø 200V-240V
1ø 100V-120V
220V-240V
Schwarz
Rot
AC 200V-240V
Weiß
Grün/Gelb (Erdleiter)
Schwarz
AC 100V-120V
Weiß
AC 220V-240V
Grün/Gelb (Erdleiter)
(ground wire)
3
– 5 –
Pedalsensorkabel
Netzkabel
Heftklammern
Pedalsensor
(klein)
5)
Zuerst de m Leferumfang der Enhet enthal-
tenen Heftklammern am Kabel anbrngen. Dann
de Heftklammer mt enem Hammer n den Näh-
maschnentsch schlagen.
Dabe snd de Heftklammern an den n der Ab-
bldung gezegten Stellen anzubrngen.
6) Das Netzkabel an den Netzstecker anschleßen.
We n der Abbldung gezegt, das weße und
schwarze (und rot) Kabel an de Stromversorgungs-
sete, und das grün/gelbe Kabel an de Erdungsse-
te anschleßen.
(Vorsicht) 1. Verwenden Sie unbedingt einen Netz-
stecker
3
dard entspricht.
2. Schließen Sie den Erdleiter (grün/
gelb) an die Erdungsseite an.
7) Scherstellen, dass sch der Netzschalter m AUS-
Zustand befindet.
Dann den vom Netzschalter kommenden Netzste-
cker n de Steckdose enstecken.
(Vorsicht) Überprüfen Sie vor dem Anschließen des
Netzsteckers noch einmal die am Netz-
anschlusskasten angegebene Versor-
gungsspannung.
Netzschalter
Heftklammern
(groß)
Kabelauszugsöffnung
, der dem Sicherheitsstan-
