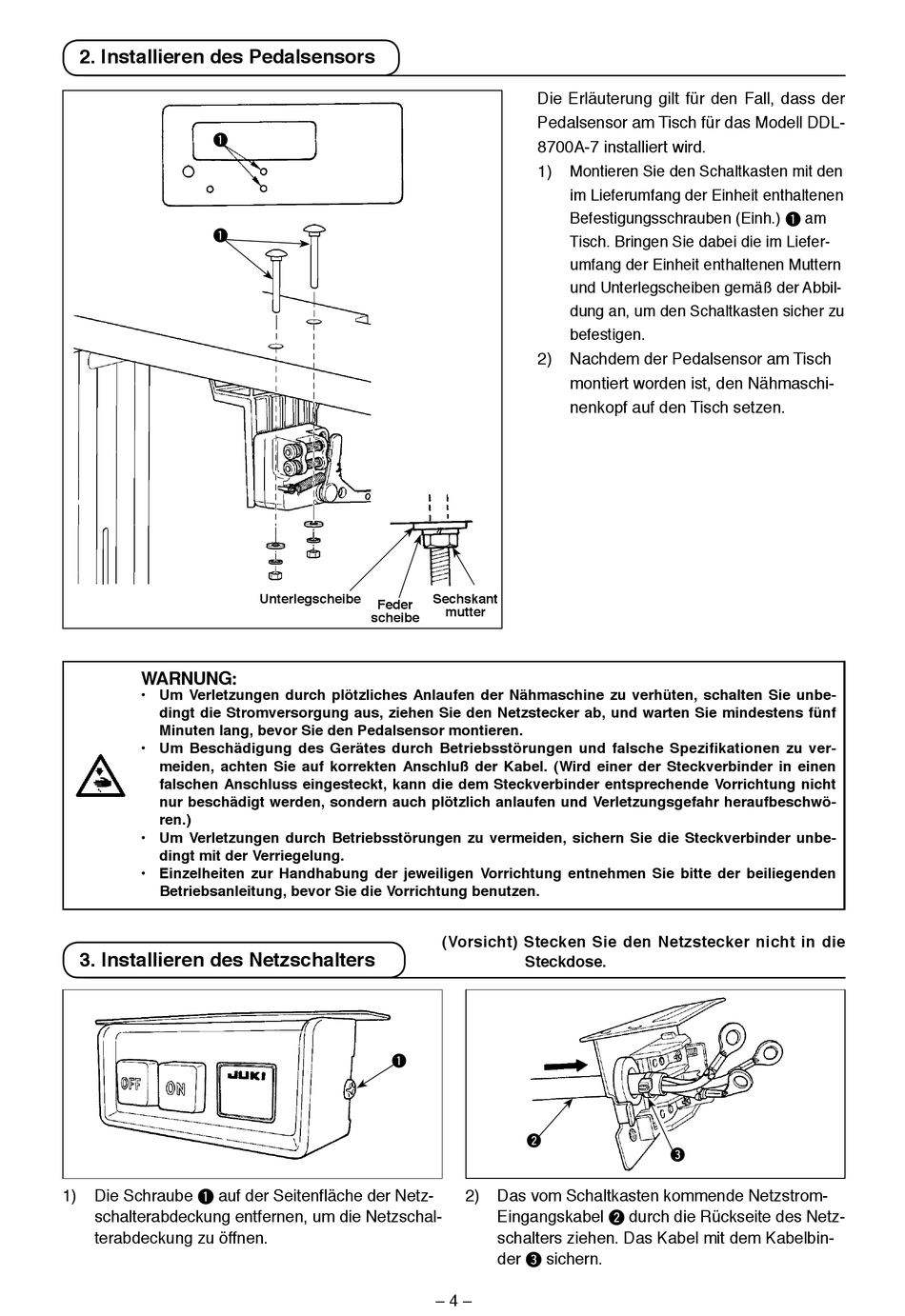

2. Installieren des Pedalsensors
1
1
WARNUNG:
• Um Verletzungen durch plötzliches Anlaufen der Nähmaschine zu verhüten, schalten Sie unbe-
dingt die Stromversorgung aus, ziehen Sie den Netzstecker ab, und warten Sie mindestens fünf
Minuten lang, bevor Sie den Pedalsensor montieren.
• Um Beschädigung des Gerätes durch Betriebsstörungen und falsche Spezifikationen zu ver-
meiden, achten Sie auf korrekten Anschluß der Kabel. (Wird einer der Steckverbinder in einen
falschen Anschluss eingesteckt, kann die dem Steckverbinder entsprechende Vorrichtung nicht
nur beschädigt werden, sondern auch plötzlich anlaufen und Verletzungsgefahr heraufbeschwö-
ren.)
• Um Verletzungen durch Betriebsstörungen zu vermeiden, sichern Sie die Steckverbinder unbe-
dingt mit der Verriegelung.
• Einzelheiten zur Handhabung der jeweiligen Vorrichtung entnehmen Sie bitte der beiliegenden
Betriebsanleitung, bevor Sie die Vorrichtung benutzen.
3. Installieren des Netzschalters
)
De Schraube 1 auf der Seitenfläche der Netz-
schalterabdeckung entfernen, um de Netzschal-
terabdeckung zu öffnen.
Unterlegscheibe
Feder
scheibe
1
De Erläuterung glt für den Fall, dass der
Pedalsensor am Tsch für das Modell DDL-
8700A-7 nstallert wrd.
)
Monteren Se den Schaltkasten mt den
m Leferumfang der Enhet enthaltenen
Befestgungsschrauben (Enh.) 1 am
Tsch. Brngen Se dabe de m Lefer-
umfang der Enhet enthaltenen Muttern
und Unterlegscheben gemäß der Abbl-
dung an, um den Schaltkasten scher zu
befestgen.
2)
Nachdem der Pedalsensor am Tsch
montert worden st, den Nähmasch-
nenkopf auf den Tsch setzen.
Sechskant
mutter
(Vorsicht) Stecken Sie den Netzstecker nicht in die
Steckdose.
2
2)
Das vom Schaltkasten kommende Netzstrom-
Engangskabel 2 durch de Rücksete des Netz-
schalters zehen. Das Kabel mt dem Kabelbn-
der 3 schern.
– 4 –
3
