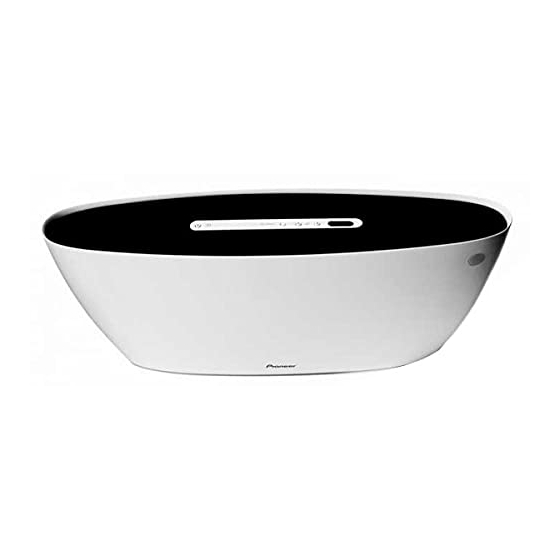

Power-line-netzwerklautsprecher

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Diffusore in rete Power Line
XW-PSS01-L
Vi ringraziamo per avere acquistato questo prodotto Pioneer. Prima di usare il prodotto, leggere questo
manuale d'istruzioni in modo da saperlo utilizzare correttamente. Finito di leggerlo, conservarlo in un
luogo sicuro per poterlo riutilizzare in futuro.
Tenere presente che questo diffusore fa parte di un sistema di diffusori completo (che comprende la
Stazione audio Power Line XW-PSS01) e che non funzionerà se utilizzato separatamente.
www.pioneer.it
Registra il tuo prodotto su
(o www.pioneer-eur.com)
e scopri subito quali vantaggi puoi ottenere!
IMPORTANTE
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
Il simbolo del lampo con terminale a forma
ATTENZIONE:
Il punto esclamativo in un triangolo
di freccia situato all'interno di un triangolo
PER EVITARE IL RISCHIO DI SCOSSE
equilatero serve ad avvisare l'utilizzatore
equilatero serve ad avvisare l'utilizzatore
ELETTRICHE, NON RIMUOVERE IL
della presenza di importanti istruzioni di
della presenza di una "tensione pericolosa"
COPERCHIO (O IL RETRO). NON CI SONO
funzionamento e manutenzione riportate nel
non isolata nella struttura del prodotto che
PARTI INTERNE LA CUI MANUTENZIONE
libretto allegato al prodotto.
potrebbe essere di un'intensità tale da
POSSA ESSERE EFFETTUATA
provocare scosse elettriche all'utilizzatore.
DALL'UTENTE. IN CASO DI NECESSITÀ,
RIVOLGERSI ESCLUSIVAMENTE A
PERSONALE DI SERVIZIO QUALIFICATO.
Se si vuole eliminare questo prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta differenziata in conformità
alle leggi che richiedono appositi trattamenti, recupero e riciclo.
I privati cittadini dei venticinque paesi membri dell'UE, di Svizzera e Norvegia, possono restituire senza alcun costo i loro prodotti elettronici usati
ad appositi servizi di raccolta o a un rivenditore (se si desidera acquistarne uno simile).
Per i paesi non citati qui sopra, si prega di prendere contatto con le autorità locali per il corretto metodo di smaltimento.
In questo modo, si è sicuri che il proprio prodotto eliminato subirà il trattamento, il recupero e il riciclo necessari per prevenire gli effetti
potenzialmente negativi sull'ambiente e sulla vita dell'uomo.
ATTENZIONE
Condizioni ambientali di funzionamento
Questo apparecchio non è impermeabile. Per
Gamma ideale della temperatura ed umidità
prevenire pericoli di incendi o folgorazioni, non
dell'ambiente di funzionamento:
da +5 °C a +35 °C, umidità relativa inferiore all'85 %
posizionare nelle vicinanze di questo apparecchio
contenitori pieni di liquidi (quali vasi da fiori, o
(fessure di ventilazione non bloccate)
simili), e non esporre l'apparecchio a sgocciolii,
Non installare l'apparecchio in luoghi poco ventilati, o
schizzi, pioggia o umidità.
in luoghi esposti ad alte umidità o alla diretta luce del
D3-4-2-1-3_A_It
sole (o a sorgenti di luce artificiale molto forti).
ATTENZIONE
Prima di collegare per la prima volta l'apparecchio alla
sorgente di alimentazione leggere attentamente la
Questo prodotto è conforme alla direttiva sul basso
sezione che segue.
voltaggio (73/23/CEE emendata 93/68/CEE), direttive
La tensione della sorgente di elettricità differisce
EMC 89/336/CEE, emendata 92/31/CEE e 93/68/CEE.
da Paese a Paese e da regione a regione. Verificare
che la tensione di rete della zona in cui si intende
utilizzare l'apparecchio sia quella corretta, come
indicato sul pannello posteriore dell'apparecchio
stesso (ad es.: 230 V o 120 V).
D3-4-2-1-4_A_It
Se la spina del cavo di alimentazione di questo
apparecchio non si adatta alla presa di corrente
alternata di rete nella quale si intende inserire la
ATTENZIONE
spina stessa, questa deve essere sostituita con una
Per evitare il pericolo di incendi, non posizionare
adatta allo scopo. La sostituzione della spina del
sull'apparecchio dispositivi con fiamme vive (ad
cavo di alimentazione deve essere effettuata
esempio una candela accesa, o simili).
D3-4-2-1-7a_A_It
solamente da personale di servizio qualificato. Dopo
la sostituzione, la vecchia spina, tagliata dal cavo di
alimentazione, deve essere adeguatamente
AVVERTENZA PER LA VENTILAZIONE
eliminata per evitare possibili scosse o folgorazioni
Installare l'apparecchio avendo cura di lasciare un
dovute all'accidentale inserimento della spina stessa
certo spazio all'intorno dello stesso per consentire
in una presa di corrente sotto tensione.
una adeguata circolazione dell'aria e migliorare la
Se si pensa di non utilizzare l'apparecchio per un
dispersione del calore (almeno 60 cm sulla parte
relativamente lungo periodo di tempo (ad esempio,
superiore, 10 cm sul retro, e 30 cm su ciascuno dei
durante una vacanza), staccare la spina del cavo di
lati).
alimentazione dalla presa di corrente alternata di
rete.
ATTENZIONE
L'apparecchio è dotato di un certo numero di
fessure e di aperture per la ventilazione, allo scopo
di garantirne un funzionamento affidabile, e per
AVVERTENZA
proteggerlo dal surriscaldamento. Per prevenire
L'interruttore principale (Standby/On) dell'apparecchio
possibili pericoli di incendi le aperture non devono
non stacca completamente il flusso di corrente
mai venire bloccate o coperte con oggetti vari (quali
elettrica dalla presa di corrente alternata di rete. Dal
giornali, tovaglie, tende o tendaggi, ecc.), e
momento che il cavo di alimentazione costituisce
l'apparecchio non deve essere utilizzato
l'unico dispositivo di distacco dell'apparecchio dalla
appoggiandolo su tappeti spessi o sul letto.
sorgente di alimentazione, il cavo stesso deve essere
staccato dalla presa di corrente alternata di rete per
D3-4-2-1-7b_A_It
sospendere completamente qualsiasi flusso di
corrente. Verificare quindi che l'apparecchio sia stato
installato in modo da poter procedere con facilità al
Questo prodotto è destinato esclusivamente all'uso
distacco del cavo di alimentazione dalla presa di
domestico. Eventuali disfunzioni dovute ad usi
corrente, in caso di necessità. Per prevenire pericoli
diversi (quali uso prolungato a scopi commerciali, in
di incendi, inoltre, il cavo di alimentazione deve
ristoranti, o uso in auto o su navi) e che richiedano
essere staccato dalla presa di corrente alternata di
particolari riparazioni, saranno a carico dell'utente,
rete se si pensa di non utilizzare l'apparecchio per
anche se nel corso del periodo di garanzia.
K041_It
periodi di tempo relativamente lunghi (ad esempio,
durante una vacanza).
AVVERTENZA
Pericolo di esplosione in caso di una non corretta
Per il corretto uso di questo apparecchio
installazione delle batterie.
attenersi alle istruzioni indicate sulla parte
Sostituire le batterie solamente con altre dello
inferiore dell'apparecchio stesso, e concernenti
stesso tipo, o di un tipo equivalente consigliato dal
la tensione nominale ed altre caratteristiche
fabbricante.
D3-4-2-3-2_A_It
tecniche.
Prima di cominciare
Avvertenze per l'installazione
• Non installare i diffusori su superfici poco stabili. Essi in caso di caduta possono causare
incidenti e danneggiarsi.
• Non mettere un televisore o altro dispositivo AV sopra i diffusori. Esso in caso di caduta può
causare incidenti e danneggiarsi.
Avvertenze per l'uso
• Non fare emettere ai diffusori suono distorto per lunghi periodi. Questo può provocare incendi.
• Non sedere o appoggiarsi ai diffusori, e non lasciare che i bambini ci giochino.
• Non posare oggetti grandi o pesanti sul diffusore.
• Non installare i diffusori in alto su di un soffitto o su di una parete.
• Non installare questi diffusori su di un muro o parete. Essi possono cadere e causare ferite.
• Tenere il diffusore lontano da acqua e umidità. Non porre il diffusore in bagno o in altri luoghi
dove sarà esposto a condizioni di umidità estrema.
Precauzioni per l'uso
• Le condizioni considerate spiacevoli dagli essere umani sono nocive anche ai diffusori. Usando i
diffusori in un ambiente adatto li aiuterete a darvi il meglio delle prestazioni. Mantenere sempre
le condizioni ambiente seguenti:
Temperatura: da 15 °C a 25 °C
Umidità relativa:
dal 35 % al 65 % (inverno)
dal 40 % al 70 % (estate)
• In aree di grande umidità, usare un deumidificatore e, in aree troppo secche, usare un
umidificatore per regolare l'umidità dell'aria.
D3-4-2-1-1_It
• Evitare l'esposizione a luce solare diretta e non installare in aree vicino a sorgenti di calore.
• Se si usano condizionatori d'aria o stufe per raffreddare o riscaldare rapidamente le stanze,
prendere le precauzioni del caso per evitare l'essiccazione del legno.
• Evitare le posizioni vicino a finestre o dove i diffusori possono subire l'influenza di aria
dall'esterno, dato che questa può portare umidità.
Pulizia del cabinet dei diffusori
Normalmente per mantenere pulito il diffusore dovrebbe bastare un panno morbido ed asciutto. Se
K058_It
necessario, passarlo con un panno inumidito con un detergente neutro diluito sei o sette volte con
acqua, quindi strizzarlo bene. Non usare cere o pulenti per mobilia.
Non usare mai diluenti, benzina, spray insetticidi o altre sostanze chimiche su o vicino a quest'unità,
dato che essi ne corrodono la superficie.
Schermatura magnetica
Questi diffusori sono schermati magneticamente. Tuttavia, se vengono è installati estremamente vicini
ad un televisore, passono causare aberrazioni cromatiche.
Se questo accade, spegnere il televisore e riaccenderlo dopo un periodo che vada da 15 minuti a 30
D3-4-2-1-7c_A_It
minuti. Se il problema persiste, allontanare i diffusori dal televisore.
Informazioni sul diffusore
• Con questo sistema è possibile ascoltare sorgenti sonore dalla Stazione audio Power Line
semplicemente collegando il cavo di alimentazione a una presa di corrente CA domestica. Ad
D3-4-2-1-9a_It
esempio, è possibile porre la Stazione audio Power Line in soggiorno e installare diffusori separati
in cucina, in corridoio e in camera da letto, per ascoltare musica dovunque si vuole in casa.
• Grazie al sensore del telecomando presente sul diffusore XW-PSS01-L opzionale, in dotazione al
sistema, è possibile controllare la Stazione audio Power Line anche quando si ascolta musica in
un'altra stanza.
Installazione
I diffusori sono influenzati in modo sottile dalle condizioni ambientali della stanza di ascolto. Per
questo, si deve fare attenzione a che queste siano adatte ai diffusori.
Nota: Pioneer non accetta alcuna responsabilità per danni o incidenti causati da
un'installazione scorretta.
• Ogni diffusore pesa 2,8 kg. Selezionare una superficie stabile per l'installazione.
D3-4-2-2-1a_A_It
Portata operativa del telecomando
La stazione audio Power Line può essere controllata dal telecomando attraverso il sensore posto sul
diffusore. La portata operativa del telecomando è indicata sotto.
Il telecomando potrebbe non funzionare propriamente se:
• Vi sono ostacoli tra il telecomando e il sensore posto sul diffusore.
• Il sensore del telecomando è colpito direttamente dai raggi solari o da luce fluorescente.
• Il diffusore è posto vicino a un dispositivo che emette raggi infrarossi.
• Il diffusore viene azionato simultaneamente con un altro telecomando a infrarossi.
D3-4-2-2-2a_A_It
D3-4-2-2-4_It
Importante
L'utilizzo errato delle batterie può causare rischi quali perdite o scoppi. Osservare sempre le seguenti
precauzioni:
• Non usare mai batterie nuove e vecchie allo stesso tempo.
• Inserire le polarità positiva e negativa delle batterie in conformità con le marcature nel vano
batterie.
• Batterie con la stessa forma possono avere un voltaggio diverso. Non usare diversi tipi di batterie
contemporaneamente.
• Assicurarsi di rispettare le norme nazionali o la legislazione per la tutela dell'ambiente in vigore
nella nazione in cui verrà usato l'apparecchio.
Comandi e display
1
2
3
4
CH Select
Comandi del diffusore
1
Standby/On
3 Comandi del volume
Attiva la modalità standby o esegue il
Regola il volume sul diffusore.
passaggio a questa modalità (quando si
4 Display
trovano in questa modalità, gli indicatori
standby dei diffusori si illuminano di rosso).
Visualizza la sorgente di ingresso in
• Sia i diffusori che la Stazione audio Power
forma abbreviata e il volume.
Line si attivano in modalità standby o
5 Sensore del telecomando
passano a questa modalità se si trovano in
Per controllare il sistema, puntare il
una modalità diversa.
telecomando verso questo diffusore
2 Selettore del canale
(non verso l'unità del selettore).
Selezionare il canale A o B sulla Stazione
audio Power Line per la riproduzione.
Connessione nel diffusore
Collegare il cavo di alimentazione CA in una presa elettrica CA conveniente.
Per informazioni sui collegamenti consigliati, fare riferimento ai Collegamenti del sistema audio Power
Line nelle istruzioni per l'uso di XW-PSS01.
AVVERTIMENTO RIGUARDANTE IL FILO DI
ALIMENTAZIONE
Prendete sempre il filo di alimentazione per la spina.
Non tiratelo mai agendo per il filo stesso e non toccate
mai il filo con le mani bagnati, perchè questo potrebbe
causare cortocircuiti o scosse elettriche. Non collocate
l'unità, oppure dei mobili sopra il filo di alimentazione e
controllate che lo stesso non sia premuto. Non
annodate mai il filo di alimentazione nè collegatelo con
altri fili. I fili di alimentazione devono essere collocati in
tal modo che non saranno calpestati. Un filo di
alimentazione danneggiato potrebbe causare incendi o
scosse elettriche. Controllate il filo di alimentazione
La spina/presa CA presentata qui sopra è a solo
regolarmente. Quando localizzate un eventuale danno,
scopo illustrativo. I collegamenti elettrici dipendono
rivolgetevi al più vicino centro assistenza autorizzato
della PIONEER oppure al vostro rivenditore per la
dall'area in cui ci sì trova.
sostituzione del filo di alimentazione.
Impostazione dell'ID del diffusore
Quando si utilizza il diffusore come diffusore opzionale con la Stazione audio Power Line, è necessario
assegnargli un ID perché il sistema funzioni correttamente. Collegare la Stazione audio Power Line e il
diffusore a due prese di corrente CA. Le prese di corrente devono trovarsi il più vicino possibile tra di
loro, di preferenza sullo stesso attacco.
1
Accendere la Stazione audio Power Line.
2
Premere e tenere premuto
quindi premere DUAL sulla Stazione audio Power Line.
Il display indica Id SEt.
3
Accendere il diffusore.
4
Premere e tenere premuto
quindi premere CH Select sul diffusore.
L'impostazione dell'ID del diffusore viene confermata quando Id finisce di lampeggiare.
5
Premere e tenere premuto
quindi premere DUAL sulla Stazione audio Power Line.
L'impostazione dell'ID è completa dopo che
finisce di lampeggiare (per circa dieci secondi).
Dati tecnici
Consumo di alimentazione ...................................................................................................................... 24 W
Potenza di uscita ....................................................................................................... 25 W/can. (1 kHz, 10 %)
Requisiti di alimentazione ......................................................................... CA da 230 V a 240 V, 50 Hz/60 Hz
Ingombro .................................................... Tipo scatola chiusa da libreria (schermato magneticamente)
Configurazione
Gamma completa .......................................................................................................... Cono da 7,7 cm x 2
Impedenza nominale .................................................................................................................................. 6 Ω
Dimensioni esterne ........................................................ 452 (Largh.) mm x 162 (Alt.) mm x 112 (Prof.) mm
Peso .......................................................................................................................................................... 2,8 kg
Accessori in dotazione
Telecomando
Pila al litio (CR2025) x 1
Istruzioni per l'uso
Nota
• I dati tecnici ed il design sono soggetti a modifiche senza
preavviso a causa di migliorie.
5
Fare riferimento alla guida alla diagnostica nelle istruzioni per l'uso di XW-PSS01 se si riscontrano
problemi di funzionamento di questa unità.
S002_It
Per le riparazioni, è necessario portare il sistema principale (Sistema audio Power Line), come anche
questo diffusore (XW-PSS01-L) al proprio Centro di servizio Pioneer autorizzato.
<06I00001>
Printed in
<XRC3239-A>

Werbung

loading

Inhaltszusammenfassung für Pioneer XW-PSS01-L

  • Seite 1 • Non mettere un televisore o altro dispositivo AV sopra i diffusori. Esso in caso di caduta può causare incidenti e danneggiarsi. CH Select Vi ringraziamo per avere acquistato questo prodotto Pioneer. Prima di usare il prodotto, leggere questo manuale d’istruzioni in modo da saperlo utilizzare correttamente. Finito di leggerlo, conservarlo in un Avvertenze per l’uso luogo sicuro per poterlo riutilizzare in futuro.
  • Seite 2 Anderenfalls besteht die Gefahr, dass das betreffende Gerät herunterfällt und einen Unfall Breitband ........................... 7,7-cm-Konus x 2 Wir danken Ihnen dafür, dass Sie sich für dieses Produkt von Pioneer entschieden haben. Bitte lesen verursacht oder beschädigt wird. • Batterien mit der gleichen Form können nichtsdestotrotz eine unterschiedliche Spannung Nennimpedanz ............................
