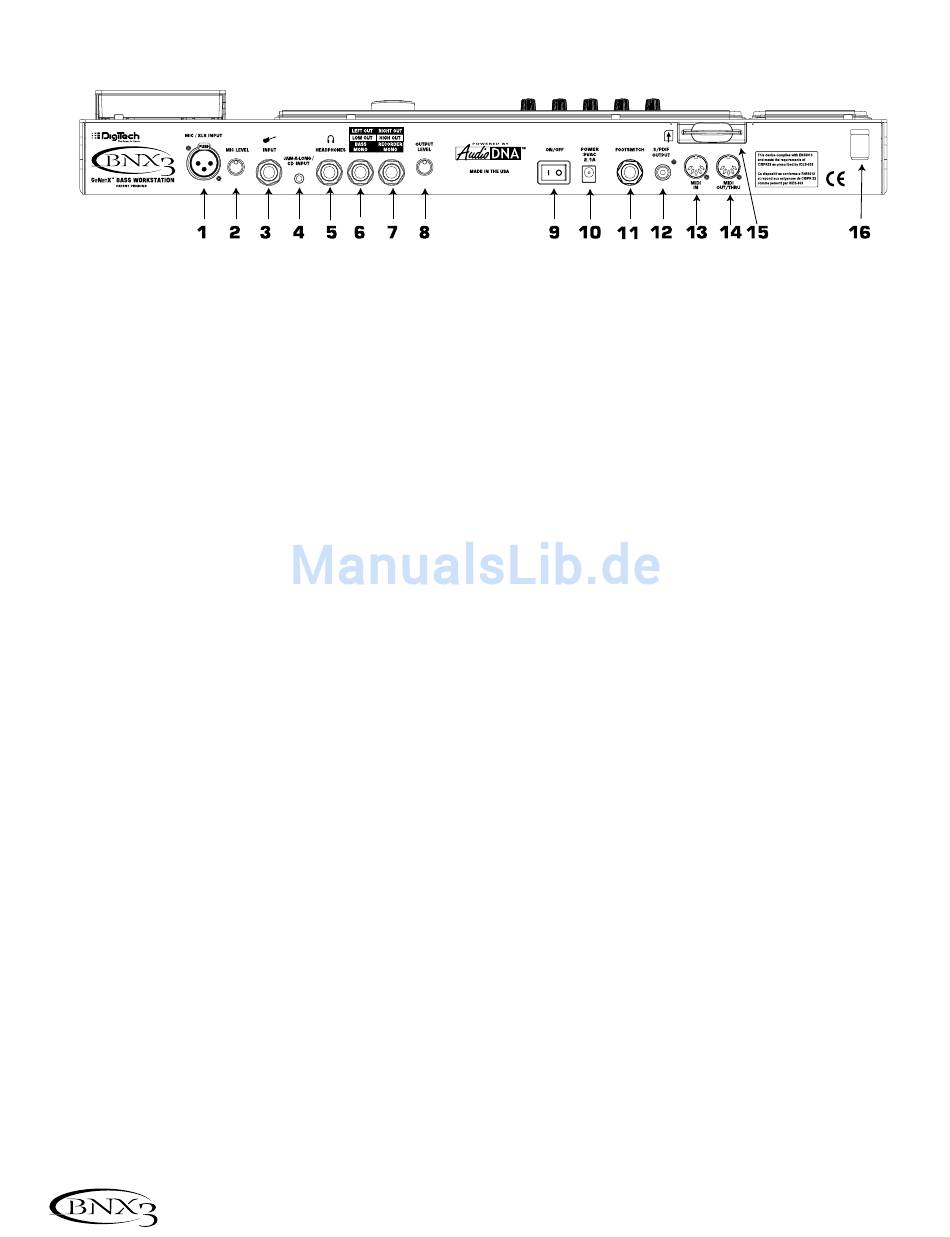

1. Mic/XLR Input
Über diese XLR-Buchse schließen Sie ein niederohmiges Mikrofon, das für Aufnahmen von Gesang
oder Akustikinstrumenten mit dem Recorder genutzt werden kann, an den BNX3 an.Wir empfehlen
den Einsatz eines Mikrofons mit Nierencharakteristik. Zum Aufnehmen einer Stereo-Quelle können
Sie diesen Eingang mit dem Instrumenten-Eingang kombinieren.
2. Mic Level
Steuert die Verstärkung des Mic-Eingangsvorverstärkers. Bei korrekt eingestellter Mic-Eingangsver-
stärkung sollte die CLIP LED neben dem DATA-RAD nur gelegentlich bei Signalspitzen blinken.
3. Input-Buchse
Schließen Sie Ihr Instrument an diese Buchse an.
4. Jam-A-Long/CD In-Buchse
Verbinden Sie diese Buchse über einen 1/8" Stereo-Stecker mit dem Ausgang eines Tapedecks oder
CD Players. Sie können dann zur Musik jammen oder eine Musikpassage aufnehmen.
5. Headphone-Ausgang
Schließen Sie an diese Buchse Ihre Stereo-Kopfhörer an. Schließen Sie keinen Mono-Stecker an, da Sie
dadurch den Ausgangs-Treiber beschädigen könnten.
6. Left Output/Low Output/Bass Mono Output
Verbinden Sie diese Buchse mit dem Eingang eines Verstärkers, dem Eingang einer Endstufe oder dem
Line-Eingang eines Mischers. Mehr Infos über analoge Ausgangskonfigurationen finden Sie auf Seite 66.
7. Right Output/High Output/ Recorder Mono Output
Belegen Sie diese Buchse bei Stereo-Anwendungen zusammen mit der obigen Left Output-Buchse.
Verbinden Sie den Ausgang mit dem Eingang eines zweiten Verstärkers, dem rechten Eingang einer
Stereo-Endstufe oder Mischpulten. Mehr Infos über analoge Ausgangskonfigurationen auf Seite 66.
8. Output Level
Dieser Regler steuert den Gesamtpegel der analogen 1/4"- und Kopfhörer-Ausgänge des BNX3.
9. Power-Schalter
Schaltet den BNX3 ein und aus.
10. Power-Eingang
Verbinden Sie nur das mitgelieferte DigiTech PSS3 Netzteil mit dieser Buchse.
11. Footswitch
Schließen Sie an diese Buchse nur einen GNXFC-Fußschalter über ein 1/4" TRS Kabel an.
