Inhaltszusammenfassung für DigiTech Whammy DT Pedals
- Seite 1 Bedienungshandbuch...
- Seite 2 ELEKTROMAGNETISCHE KOMPATIBIL- ITÄT Dieses Gerät erfüllt Part 15 der FCC-Vor schrif ten sowie die Spezifikationen, die in der Konformi täts erklärung aufgeführt sind. Der Betrieb unter liegt folgenden zwei Bedingungen: Die obigen international anerkannten Symbole warnen vor möglichen • Dieses Gerät darf keine schädlichen Inter ferenzen Gefahren durch Elektrogeräte.
- Seite 3 Datum: 30. Juni, 2011 oder fallengelassen wurde. Europäische Kontaktadresse: 11. WARNHINWEIS: Um die Gefahr von Bränden oder Ihr örtliches DigiTech Sales and ServiceBüro oder Stromschlägen zu verringern, setzen Sie das Gerät Harman Signal Processing weder Regen noch Feuchtikeit aus. 8760 South Sandy Parkway 12.
-
Seite 4: Garantie

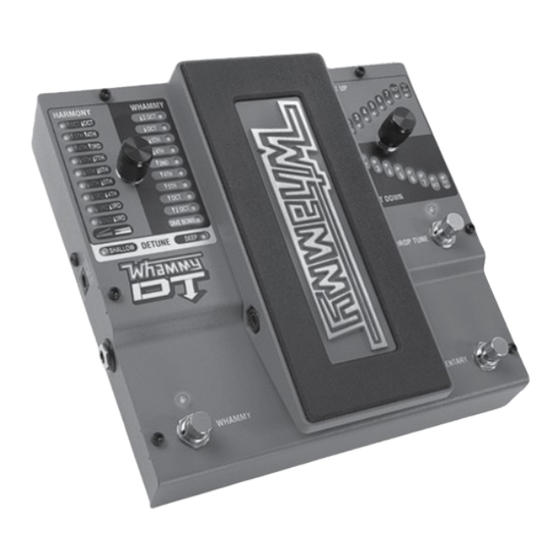

Verpflichtung oder Haftbarkeit in Verbindung mit dem Verkauf dieses Produkts, noch autorisiert sie andere Personen, dies zu tun. In keinem Fall soll DigiTech oder ihre Händler haftbar sein für besondere oder Folgeschäden oder für eine Verzögerung in der Ausführung dieser Garantie, sofern dies auf Ursachen außerhalb ihres Einflussbereiches zurückzuführen ist. - Seite 5 Herzlichen Glückwunsch zum Kauf Ihres neuen Whammy™ DT Pedals. Als DigiTech das WhammyPedal erfand, war es das revolutionärste und innovativste Gitarrenpedal seit dem WahWah. Mit der Einführung des Whammy DT haben wir die WhammyEntwicklung weiter vorangetrieben. Das Whammy DT bietet die gleichen großartigen WhammyEffekte wie das original Whammy sowie folgende bahnbrechende Funktionen: •...
- Seite 6 Rundgang Detailbeschreibung 1. WHAMMY Effekt-Schalter Damit schalten Sie den Whammy, Harmony oder DetuneEffekt ein/aus. 2. Whammy-Effektstatus-LED Die leuchtende LED zeigt an, dass der Whammy, Harmony oder DetuneEffekt eingeschaltet ist. Die LED leuchtet nicht, wenn der WhammyEffekt auf Bypass geschaltet ist. 3.
- Seite 7 5. Expressionpedal Mit diesem Pedal steuern Sie die Pitch BendStärke des gewählten Harmony, Whammy oder DetuneEffekts. Eine Vorwärtsbewegung (Fußspitze nach unten) erhöht die Stärke des Pitch Bendings, eine Rückwärtsbewegung (Fußspitze nach oben) verringert die Pitch BendStärke. 6. Drop Tune-Effekwählrad Mit diesem Regler wählen Sie das Intervall für den Drop TuneEffekt. 7.
-
Seite 8: Anschlüsse Herstellen
Anschlüsse herstellen Das Whammy DTPedal lässt sich sehr einfach einrichten und benutzen. Gehen Sie wie folgt vor. 1. Schließen Sie Ihr Instrument an die Input-Buchse 2. Verbinden Sie die des Whammys mit Ihrem bevorzugten DistortionPedal Output-Buchse oder Verstärker. 3. Verbinden Sie bei Bedarf MIDI Out eines MIDI Controllers mit dem ... - Seite 9 Effekte Das Whammy DT ist ein leistungsstarkes Pedal zur Tonhöhenverschiebung, das gleichzeitig ein Umstimmen des Instruments via Drop und Raised Tuning sowie klassische Whammy Pitch BendingEffekte ermöglicht. Auf der linken Pedalseite kann man einen der herkömmlichen WhammyEffekte, wie Whammy, Harmony und Detune, wählen und mit dem Expressionpedal die Stärke seiner Tonhöhenverschiebung steuern.
- Seite 10 Harmony-Effekte Diese Effektgruppe fügt dem eingehenden Signal eine zweite Stimme hinzu. Die Harmonienote und das Eingangssignal werden zusammengemischt und klingen wie zwei gleichzeitig gespielte Gitarren. Bei der Vorwärts und Rückwärtsbewegung des Pedals wird die Tonhöhe der Harmonienote zwischen zwei im Effekt eingestellten Intervallen verschoben, wobei das Eingangssignal unverändert bleibt.
- Seite 11 Detune-Effekte Diese Effektgruppe erzeugt eine Kopie des Eingangssignals, verschiebt die Tonhöhe des kopierten Signals und mischt es dem Originalsignal bei. Bei der Vorwärts und Rückwärtsbewegung des Expressionpedals ändert sich der Anteil des verstimmten Signals. Bei zurückgekipptem Pedal hört man nur das trockene Originalsignal. Bei der Vorwärtsbewegung des Pedals wird das verstimmte Signal immer stärker dem trockenen Signal beigemischt.
- Seite 12 Drop Tune-Effekte Mit dieser Effektgruppe kann man sein Instrument im Bereich einer Oktave nach oben oder unten transponieren, um blitzschnell Dropped oder Raised Tunings zu simulieren. Die Octave + Dry Effekte simulieren eine 12saitige Gitarre. Man kann diesen Effekt zusammen mit einem Whammy, Harmony...
-
Seite 13: Drop Tune-Fußschalter
Drop Tune-Fußschalter Unter der Drop TuneEffektsektion befinden sich zwei Fußschalter. Mit dem DROP TUNE Fußschalter schaltet man den Drop TuneEffekt ein/aus. Die LED über dem Fußschalter leuchtet/ erlischt. Durch Drücken des MOMENTARYFußschalters kann man den Effekt vorübergehend aktivieren oder umgehen und dadurch Hammeron und Pulloff Effekte erzeugen, wobei Akkorde von einer transponierten Stimmung zur normalen Stimmung wechseln. -
Seite 14: Midi-Funktionen
MIDI-Funktionen Das Whammy DT verfügt über einen MIDIEingang zum Empfangen von MIDIDaten. MIDI Meldungen können einen Whammy oder Drop TuneEffekt wählen und steuern, ob diese Effekte aktiviert sind oder umgangen werden. Mit MIDI CCMeldungen kann man dann die Whammy ExpressionpedalPosition steuern. MIDI-Kanal Das Whammy DT kann MIDIMeldungen auf einem beliebigen MIDIKanal oder allen Kanälen empfangen. - Seite 15 MIDI Program Changes Das Whammy DT verwendet MIDI Program ChangeBefehle für die Effektwahl. Man kann Effekte wählen, während sie aktiviert oder auf Bypass geschaltet sind. MIDI Program Change-Zuordnung der Whammy-Effekte In der folgenden Liste sind die vom Whammy DT erkannten Program ChangeBefehle sowie die entsprechende WhammyEffekteinstellung und der jeweilige Status aufgeführt.
- Seite 16 MIDI Program Change-Zuordnung der Drop Tune-Effekte In der folgenden Liste sind die vom Whammy DT erkannten Program ChangeBefehle sowie die entsprechende Drop TuneEffekteinstellung und der jeweilige Status aufgeführt. Seite 12...
- Seite 17 MIDI Continuous Control Mit MIDI Continuous ControlBefehlen kann man die Position des WhammyExpressionpedals fernsteuern. MIDI CC11 stellt die ExpressionpedalPosition ein. Der Wert 0 von MIDI CC11 entspricht einer nach hinten gekippten Pedalposition (Fußspitze oben) und der Wert 127 entspricht einer nach vorne gekippten Position (Fußspitze unten). Seite 13...
- Seite 18 Bypass-Modi Das Whammy DT verfügt über zwei wählbare BypassModi: True Bypass • DSP Bypass • True Bypass-Modus Das Whammy DT ist werkseitig auf den True BypassModus eingestellt. In diesem Modus wird die Schaltung im Whammy DT komplett umgangen, wenn die Whammy und Drop TuneEffekte deaktiviert sind.
- Seite 19 DSP Bypass-Modus DSP Bypass bietet den Vorteil, dass das True BypassRelais aus der Schaltung entfernt ist und man mit dem nichtrastenden Drop Tune MomentaryFußschalter nahtlos zwischen den aktivierten und deaktivierten Zuständen wechseln kann. Um den DSP BypassModus zu aktivieren, gehen Sie wie folgt vor: 1.
-
Seite 20: Expressionpedal Kalibrieren
Expressionpedal kalibrieren In dem unwahrscheinlichen Fall, dass das Expressionpedal nicht korrekt anspricht oder Töne nicht verschoben werden oder zur korrekten Tonhöhe zurückkehren, muss es eventuell neu kalibriert werden. Gehen Sie hierbei schrittweise wie folgt vor: 1. Trennen Sie das Netzteil vom Whammy DT. 2. -
Seite 21: Fs3X Funktionen
FS3X Funktionen Mit dem optionalen FS3XFußschalter können Sie Whammy und Drop TuneEffekte wählen, ohne Ihre Hände zu benutzen. 1. Mode-Schalter Wählt, welche Seite des Whammy DT von den FS3X Down/UpFußschaltern ferngesteuert wird. Bei einmaliger Betätigung blinkt der momentan gewählte Effekte auf der Whammy oder Drop TuneSeite dreimal. -
Seite 22: Technische Daten
Technische Daten Instrumenteneingang: unsymmetrische 6,35 mm TSBuchse Max. Eingangspegel: +5 dBu Eingangsimpedanz: 1 MΩ MIDI-Eingang: 5Pol DIN Fußschaltereingang: 6,35 mm TRSBuchse für optionales FS3XFußpedal Ausgang: unsymmetrische 6,35 mm TSBuchse Max. Ausgangspegel: +10 dBu Ausgangsimpedanz: 1 kΩ Samplerate: 44,1 kHz Frequenzgang: 20 Hz bis 20 kHz Geräuschspannungsabstand: >... - Seite 23 Seite 19...
- Seite 24 10653 S. River Front Parkway, Suite 300 South Jordan, UT 84095, USA FON (801) 566-8800 FAX (801) 566-7005 DigiTech und Whammy sind Warenzeichen von HARMAN © 2017 HARMAN – Alle Rechte vorbehalten Whammy DT Bedienungshandbuch 18-0873-C Bitte besuchen Sie uns im World Wide Web unter:...
