Die Rückseite
GSP1101 Benutzerhand-

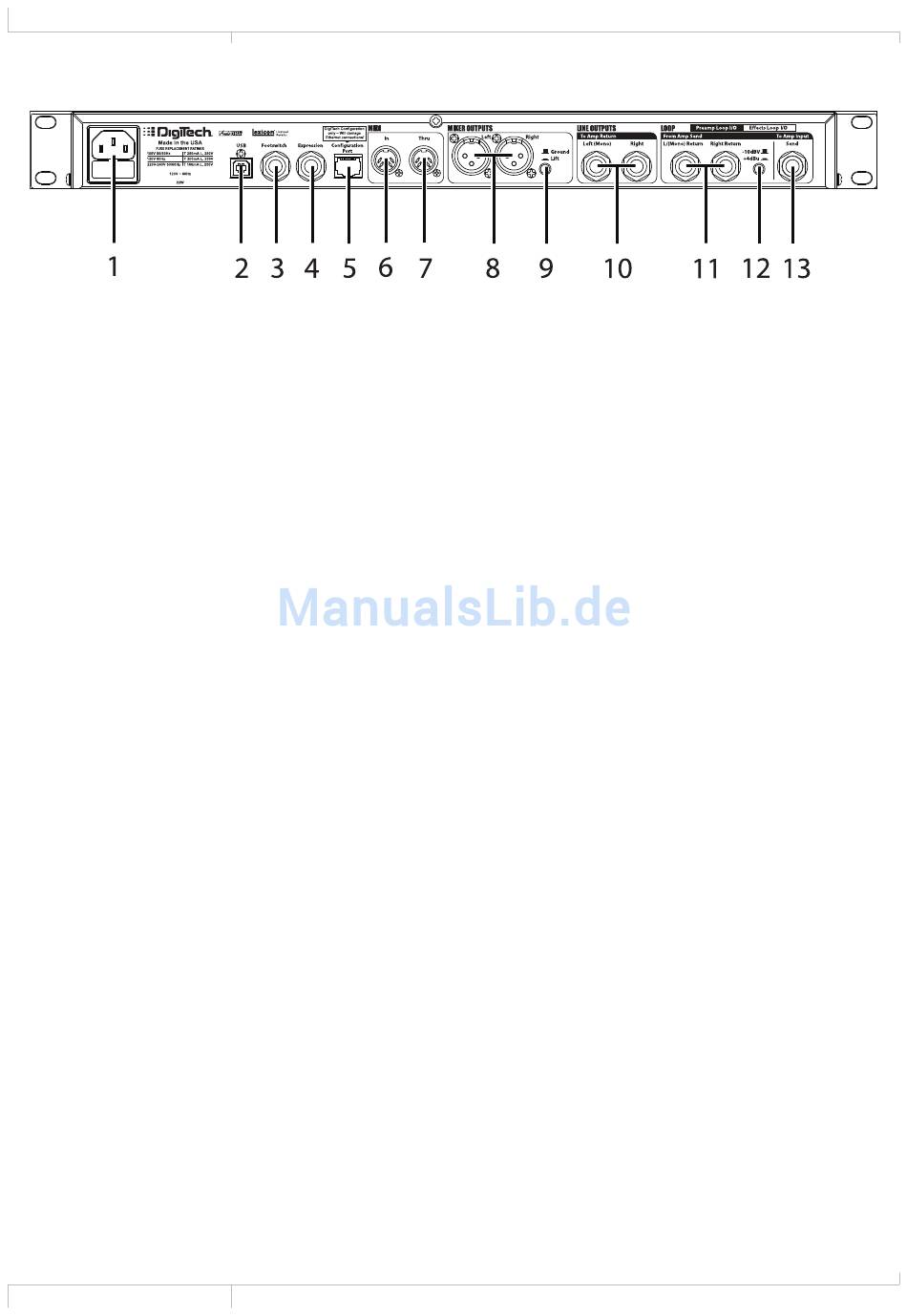

Die Rückseite
1. Stromanschluss
Schließen Sie das Stromkabel an.
2. USB
Der USB-Anschluss verbindet das GSP1101 mit einem Computer, um zwei Dinge
zu gewährleisten. Zum einen kann das GSP1101 durch den USB Anschluss mit
der mitgelieferten X Edit Editor Software kommunizieren, und zum anderen
können Sie Audiosignale zwischen ihrem Computer und dem GSP1101 hin- und
herschicken (2 Kanäle vom/zum Computer insgesamt also 4 Kanäle), um es mit
einer Aufnahme Software einzusetzen. Die USB Treiber müssen allerdings als
Erstes installiert worden sein, bevor Sie diese Anwendung aktivieren. Diese
Treiber finden Sie auf der mitgelieferten CD.
3. Footswitch (Fußschalter)
An diese ¼ Zoll Buchse können Sie den optionalen FS300 Fußschalter anschließen.
Die Funktionen beschränken sich auf Preset hoch/Preset runter und Bypass.
4. Expression
Schließen Sie hier jedes beliebige passiveVolumenpedal an um Effekte in Echtzeit
zu steuern. Lesen Sie auf Seite 40 nach, um mehr Informationen zu erhalten, wie
man Parameter dem Expression Pedal zuordnet.
5. Configuration Port
Diese RJ45 Buchse ist für zukünftige Anwendungen reserviert.
Schließen Sie hier kein Ethernet Kabel an. Das angeschlossene
Gerät könnte beschädigt werden.
6. MIDI In
Hier haben Sie eine MIDI Anschlussmöglichkeit, um das GSP1101 zu steuern.
Das GSP1101 reagiert auf MIDI Programmwechselbefehle und CC Befehle. Lesen
Sie auf Seite 48 nach, um mehr Informationen zu diesem Thema zu erhalten.
7. MIDI Thru
Leitet das MIDI Signal das am MIDI In anliegt weiter auf evtl. nachgeschaltete
MIDI Einheiten. Diese Buchse kann weiterhin dazu verwendet werden, MIDI
Programmwechselbefehle des GSP1101 an andere Geräte zu schicken. Lesen Sie
auf Seite 48 nach, um mehr Informationen zu diesem Thema zu erhalten.
