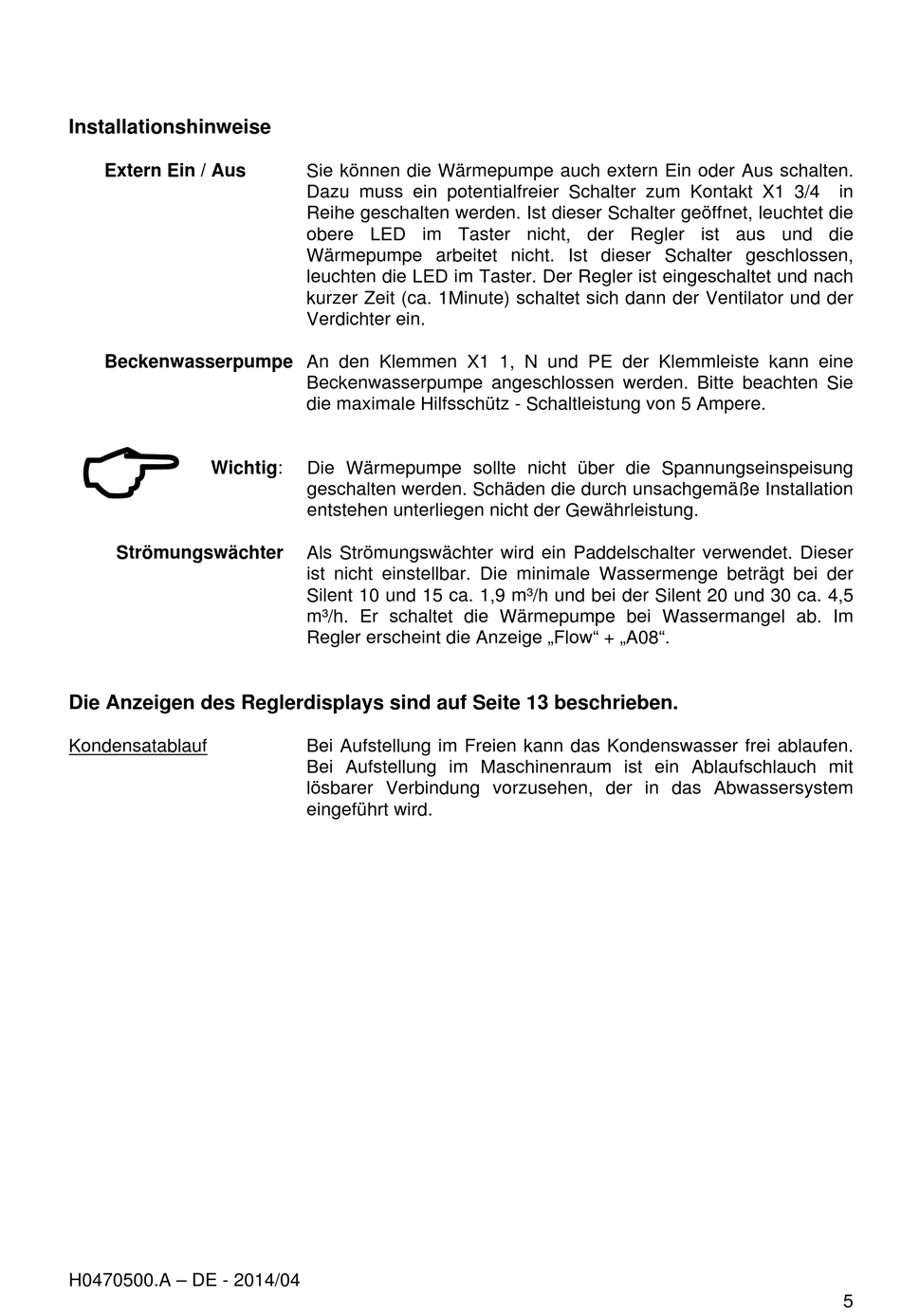

Installationshinweise
Extern Ein / Aus
Beckenwasserpumpe An den Klemmen X1 1, N und PE der Klemmleiste kann eine
Wichtig:
Strömungswächter
Die Anzeigen des Reglerdisplays sind auf Seite 13 beschrieben.
Kondensatablauf
H0470500.A – DE - 2014/04
Sie können die Wärmepumpe auch extern Ein oder Aus schalten.
Dazu muss ein potentialfreier Schalter zum Kontakt X1 3/4 in
Reihe geschalten werden. Ist dieser Schalter geöffnet, leuchtet die
obere LED im Taster nicht, der Regler ist aus und die
Wärmepumpe arbeitet nicht. Ist dieser Schalter geschlossen,
leuchten die LED im Taster. Der Regler ist eingeschaltet und nach
kurzer Zeit (ca. 1Minute) schaltet sich dann der Ventilator und der
Verdichter ein.
Beckenwasserpumpe angeschlossen werden. Bitte beachten Sie
die maximale Hilfsschütz - Schaltleistung von 5 Ampere.
Die Wärmepumpe sollte nicht über die Spannungseinspeisung
geschalten werden. Schäden die durch unsachgemäße Installation
entstehen unterliegen nicht der Gewährleistung.
Als Strömungswächter wird ein Paddelschalter verwendet. Dieser
ist nicht einstellbar. Die minimale Wassermenge beträgt bei der
Silent 10 und 15 ca. 1,9 m³/h und bei der Silent 20 und 30 ca. 4,5
m³/h. Er schaltet die Wärmepumpe bei Wassermangel ab. Im
Regler erscheint die Anzeige „Flow" + „A08".
Bei Aufstellung im Freien kann das Kondenswasser frei ablaufen.
Bei Aufstellung im Maschinenraum ist ein Ablaufschlauch mit
lösbarer Verbindung vorzusehen, der in das Abwassersystem
eingeführt wird.
