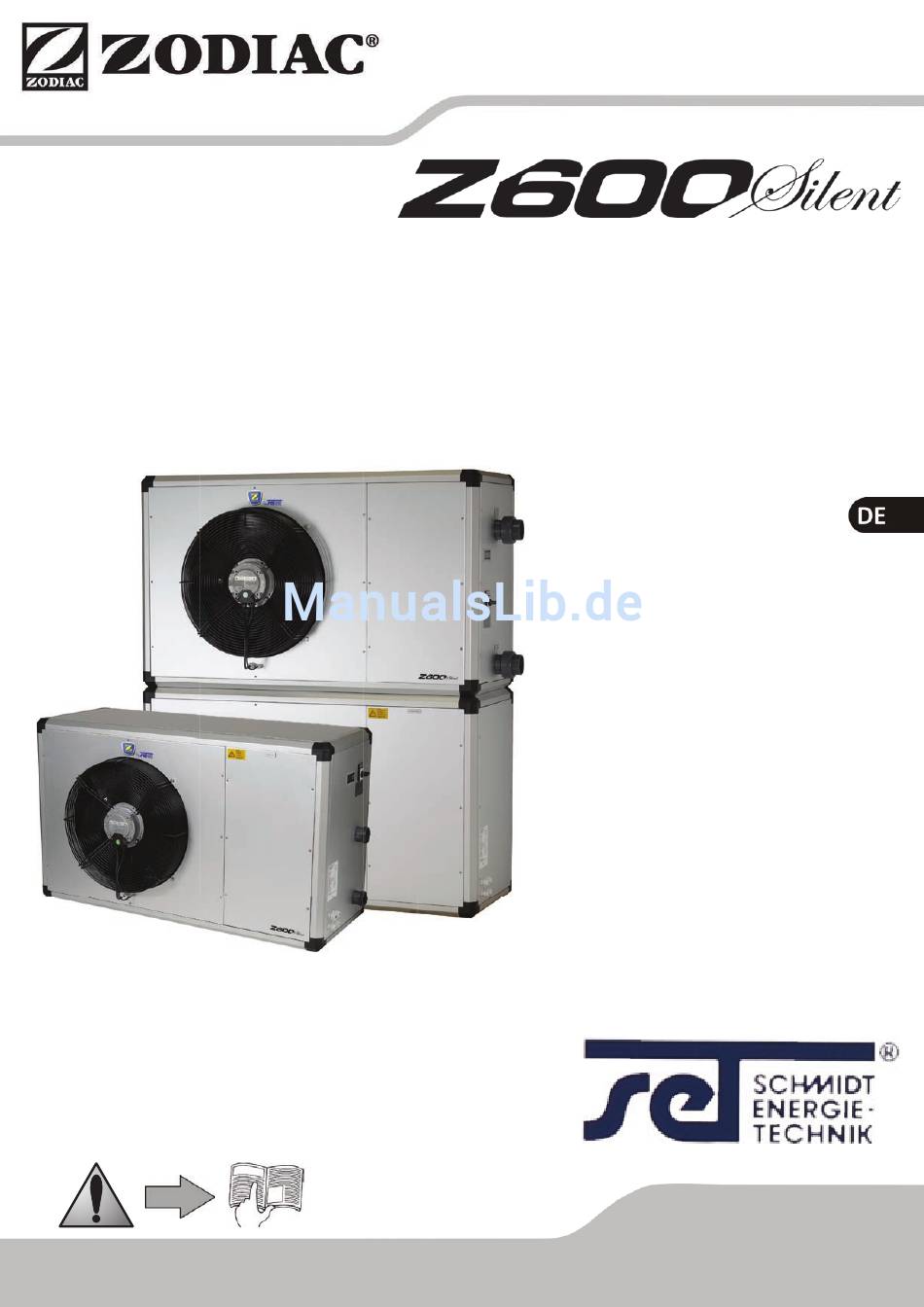

- Seite 1 Montage- und Gebrauchsanleitung Deutsch H0470500.A - 2014/04...
- Seite 2 Lesen Sie diese Betriebsanleitung aufmerksam durch, bevor Sie mit der Installation, der Instandhaltung oder der Reparatur dieses Gerätes anfangen! Um eine durchgehende Verbesserung sicherzustellen können unsere Produkte fristlos verändert werden. Exklusive Verwendung : Heizungssystem Schwimmbadwasser (darf auf keinen Fall zu einem anderen Zweck verwendet werden).
- Seite 3 Inhalt Seite Installationshinweise Aufstellung wasserseitiger Anschluss Rohrleitungssystem Installationshinweise Rohrnennweiten Elektroinstallation Temperaturfühler Extern Ein/Aus Installationshinweise Elektroinstallation Beckenwasserpumpe Strömungswächter Kondensatablauf Betriebsanleitung Erstinbetriebnahme Betriebsanleitung Heißgas-Abtauung Merkblatt Inbetrieb- und Außerbetriebnahme Wiederinbetriebnahme Außerbetriebnahme Wartungsanleitung Reinigung, Kondensatablauf, Ventilatoren, Wasserleitungen, Kältekreislauf, Einsatzgrenzen Störungsermittlungstabelle 10-12 Displayanzeigen des Reglers Anschlussschema Installationshinweis Titan Anschlussschema...
- Seite 4 Installationshinweise Aufstellung: Die SET Freibadwärmepumpe ist ein Gerät zur Außenaufstellung. Eine Überdachung oder eine Umhausung ist grundsätzlich nicht notwendig. Die Aufstellung der Wärmepumpe sollte auf ebenem und festem Untergrund erfolgen. Der Abstand von Gebäuden, Mauern oder Trennwänden sollte auf der Luft - Ausblasseite mindestens 1 m betragen.
- Seite 5 Installationshinweise Wärmepumpen mit Titanwärmetauscher Empfehlung für Größe der Anschlussrohre Temperaturdifferenz Rohraußen- Wassermenge Z600 Silent zw. Wasserein-und durchmesser (m³/h) -austritt max. (K) MD5, MD7, TD7 6 - 12 TD9, TD12 10 - 24 Elektroinstallation Anschluss, Verlegung und Schutzmaßnahmen der bauseitigen Elektroinstallation sind gem.
- Seite 6 Installationshinweise Extern Ein / Aus Sie können die Wärmepumpe auch extern Ein oder Aus schalten. Dazu muss ein potentialfreier Schalter zum Kontakt X1 3/4 in Reihe geschalten werden. Ist dieser Schalter geöffnet, leuchtet die obere LED im Taster nicht, der Regler ist aus und die Wärmepumpe arbeitet nicht.
- Seite 7 Betriebsanleitung Erstinbetriebnahme Die Inbetriebnahme der betriebsbereiten Anlage wird wie folgt durchgeführt: Die Absperrschieber am Gerät werden voll geöffnet und das Wasser marsch Rohrleitungssystem wird komplett entlüftet. Der grüne Taster wird gedrückt und ist jetzt leicht versenkt. Der Gerät einschalten Regler zeigt die aktuelle Wassertemperatur an.
- Seite 8 Betriebsanleitung Die Forderung wird im Reglerdisplay in der linken oberen Ecke Gerät arbeitet durch eine LED signalisiert. Der Ventilator und die Becken- wasserpumpe beginnen bei Forderung zu laufen. Achtung: Bei sehr kaltem Wasser und niedrigen Außentemperaturen muss unter Umständen die Wassermenge mit dem Ausgangsschieber etwas reduziert werden.
- Seite 9 Merkblatt Inbetrieb- und Außerbetriebnahme Wiederinbetriebnahme Die Wiederinbetriebnahme führen Sie in der gleichen Reihenfolge wie die Erstinbetriebnahme durch. Wichtig: Soll die Anlage, nachdem sie längere Zeit stromlos war, in Betrieb gesetzt werden, sollte am Gerät 24 Stunden vor dem Einschalten des Steuerschalters Spannung anliegen! Die Kurbelwannenheizung des Verdichters verhindert, dass bei niederen Außentemperaturen während des Stillstands Kältemittel...
- Seite 10 Wartungsanleitung Wichtig: Vor Beginn jeder Wartung muss die Spannungsversorgung unterbrochen werden. Eine fachgerechte Wartung und Pflege ist Voraussetzung für einen störungsfreien Betrieb und eine lange Lebensdauer des Gerätes. Sie sollte daher in regelmäßigen Abständen vorgenommen werden (einmal jährlich) und folgende Arbeiten einschließen: Reinigung eine vollständige Reinigung des gesamten Gerätes, die je nach Bedarf auch Ventilatorlaufrad, Verdampfer, Kondensatwanne und...
- Seite 11 Störungsermittlungstabelle Wärmepumpen Vor elektrischen Arbeiten unbedingt Gerät spannungsfrei schalten! Arbeiten am kältetechnischen Teil dürfen nur von Fachleuten durchgeführt werden. Beanstandung mögliche Störung Mögliche Ursache und Behebung Alle Kabelkontakte zum Regler und auf der Schützplatte auf festen generell gilt bei Sitz und mögliche Schmorstellen überprüfen. Störungen: Fehlercode im Regler geben Störungsursache an Einspeisung unterbrochen...
- Seite 12 Störungsermittlungstabelle Wärmepumpen Vor elektrischen Arbeiten unbedingt Gerät spannungsfrei schalten! Arbeiten am kältetechnischen Teil dürfen nur von Fachleuten durchgeführt werden. Beanstandung mögliche Störung Mögliche Ursache und Behebung Alle Kabelkontakte zum Regler und auf der Schützplatte auf generell gilt bei festen Sitz und mögliche Schmorstellen überprüfen. Störungen: Fehlercode im Regler geben Störungsursache an Klappern,...
- Seite 13 Störungsermittlungstabelle Wärmepumpen Vor elektrischen Arbeiten unbedingt Gerät spannungsfrei schalten! Arbeiten am kältetechnischen Teil dürfen nur von Fachleuten durchgeführt werden. Beanstandung mögliche Störung Mögliche Ursache und Behebung Alle Kabelkontakte zum Regler und auf der Schützplatte auf generell gilt bei festen Sitz und mögliche Schmorstellen überprüfen. Störungen: Fehlercode im Regler geben Störungsursache an kein Wasserfluss...
-
Seite 14: Displayanzeigen Des Reglers
Displayanzeigen des Reglers Das Display teilt sich in 3 Zonen, oben links Temperaturanzeige der geregelten Größe, unten links Temperaturanzeige informativ und rechts die Betriebs- und Störmeldungen. Anzeige Ist-Temperatur Wasser LED (von links) Heizen, Kühlen*, Abtauung Temperatur 1. Zeile Verdampferoberfläche Einheit Temperatur (°F oder °C), Anforderung Verdichter 1 bzw. -
Seite 15: Installations-Hinweis
Installations-Hinweis TITAN für die hydraulische Einbindung der TITAN - Wärmepumpe und dem Zubehör Anschlußschema WRG an Beckenwasser mit Filterpumpe Fühler Filter-Pumpe Filter hier Vordruck einstellen Filtersteuerung minimal d 50 mm siehe Tabelle bei Installationshinweis Entleerungs-Stopfen SET WRG Beckenwasser WT Standard : 230 V 2 A Option : Potentialfreier Kontakt Anschlußschema WRG an Beckenwasser mit separater Pumpe... - Seite 16 Regler Störungsanzeigen Das Display signalisiert die Forderung durch die LED oben links. Die angezeigte Wassertemperatur ist der derzeitige Ist-Wert. In Zeile 2 werden die Fehlercodes für eine Störungs- ermittlung angezeigt. Die Bedeutung ist in der Tabelle aufgelistet. Fehlercode Bedeutung Ursache A 01 Hochdruckstörung Wassermangel, Luftmangel...
- Seite 17 H0470500.A – DE - 2014/04...
- Seite 18 H0470500.A – DE - 2014/04...
- Seite 19 H0470500.A – DE - 2014/04...
- Seite 20 H0470500.A – DE - 2014/04...
- Seite 21 Notes...
- Seite 22 Votre revendeur / your retailer Pour plus de renseignements, merci de contacter votre revendeur. For further information, please contact your retailer. ZODIAC® is a registered trademark of Zodiac International, S.A.S.U., used under license.
