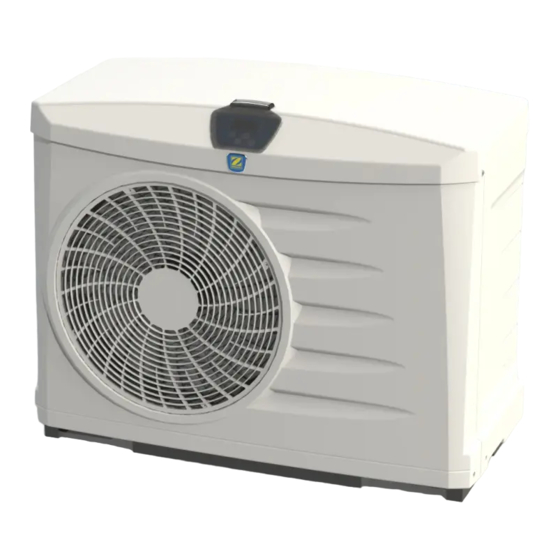

Zodiac Z200 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Z200
:
Installations- und gebrauchsanweisung
(3 Seiten)
,
Montage- und gebrauchsanleitung
(20 Seiten)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
Seite
von
24
Vorwärts
/
24
Fehlerbehebung
Lesezeichen
Werbung
Quicklinks
Diese Anleitung herunterladen
Z200-PI20-P
OWER
© ZPCE - EXPERT PARTNER PROGRAM 2016-2017
ZODIAC
®
is a registered trademark of Zodiac International, S.A.S.U., used under license.
Inhalt
sverzeichnis
Vorherige
Seite
Nächste
Seite
1
2
3
4
5
Werbung
Verwandte Anleitungen für Zodiac Z200
Wärmepumpen Zodiac Z200 Montage- Und Gebrauchsanleitung
(20 Seiten)
Fernbedienungen Zodiac Z200 Installations- Und Gebrauchsanweisung
(3 Seiten)
Wärmepumpen Zodiac Z200 PI20 Power Montage- Und Gebrauchsanleitung
(28 Seiten)
Wärmepumpen Zodiac Z200 PI20 Gebrauchsanweisung
Z200 pi20 power everpac (16 Seiten)
Wärmepumpen Zodiac Z250-Serie Installations- Und Bedienungsanleitung
(31 Seiten)
Wärmepumpen Zodiac Z250 Installations- Und Bedienungsanleitung
(212 Seiten)
Wärmepumpen Zodiac FLUIDRA POOL Z250iQ Kurz- Oder Schnellstartanleitung
(184 Seiten)
Wärmepumpen Zodiac Z600 Montageanleitung Und Bedienungsanleitung
(22 Seiten)
Wärmepumpen Zodiac Z300 PM30 EverFirst Gebrauchsanleitung
(22 Seiten)
Wärmepumpen Zodiac Z400 iQ Montage- Und Gebrauchsanleitung
(36 Seiten)
Wärmepumpen Zodiac Z550iQ Montage- Und Gebrauchsanleitung
(28 Seiten)
Wärmepumpen Zodiac Z550iQ Kurz- Oder Schnellstartanleitung
(184 Seiten)
Wärmepumpen Zodiac Z550iQ Montage- Und Gebrauchsanleitung
(228 Seiten)
Wärmepumpen Zodiac Z950 Serie Montage- Und Gebrauchsanleitung
(40 Seiten)
Wärmepumpen Zodiac Z350iQ Montage- Und Gebrauchsanleitung
(234 Seiten)
Wärmepumpen Zodiac Z350iQ Bedienungsanleitung
(22 Seiten)
Inhaltszusammenfassung für Zodiac Z200

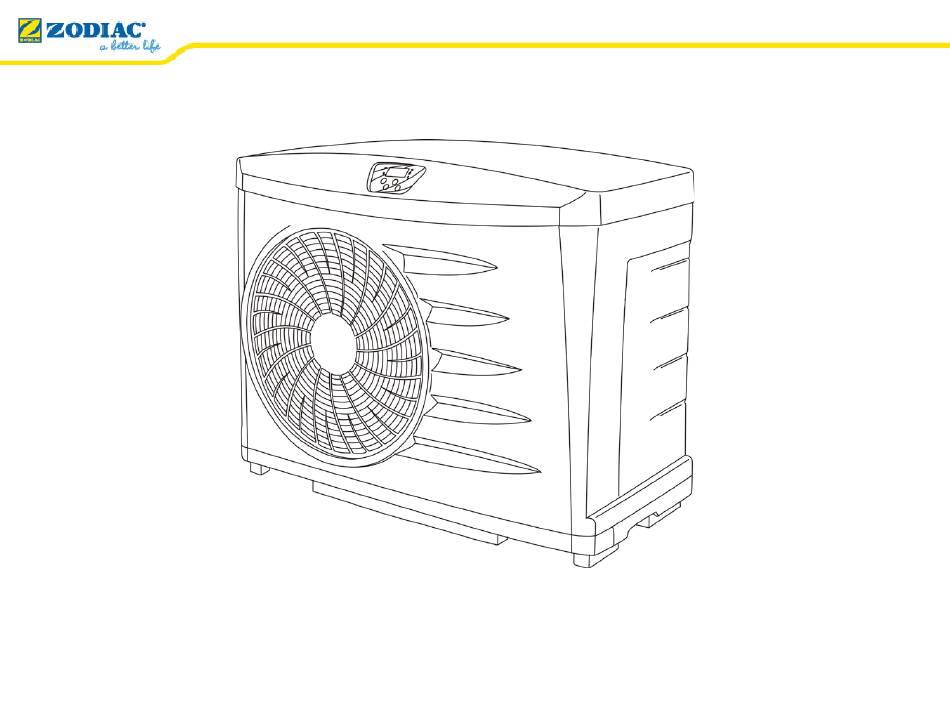

Seite 1
Z200-PI20-P OWER © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
Seite 2
("einfaches" Entfrosten durch Belüftung, Mindestbetriebstemperatur 7°C LUFT) Volumen < 70 m³ (je nach BILPI-Berechnung) Reduzierte Größe, geringer Platzbedarf Eine kompakte, elegante „Einstiegsversion“ © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
Seite 3
Kältemittel R410A Anschlüsse Ø 40 oder Ø 50 mm Gehäuse aus recycelfähigem Polypropylen Einfache und wirksame technologische Lösungen © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
Seite 4
OPTION – Reinigungsset PAC Net OPTION – Fernsteuerung OPTION – Satz Wandmontagewinkel GARANTIE 3 Jahre – 5 Jahre Kondensator (Korrosionsschutz) © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
Seite 5
OPTION - Hülle für die Einwinterung OPTION – Reinigungsset PAC Net OPTION – Satz Wandmontagewinkel GARANTIE 2 Jahre – 5 Jahre Kondensator (Korrosionsschutz) © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
Seite 6: Installation
1 - Stellen Sie die Wärmepumpe auf eine stabile, solide und ebene Fläche (z. B. eine Betonplatte) 2 – Verwenden Sie die Unterlegeplättchen (beiliegend) Befestigungsbohrungen © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
Seite 7
(x2) (x2) - Kit ist in der oberen Styroporhaube untergebracht - Wärmepumpe wird auch mit Verschlüssen für die Einwinterung geliefert © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
Seite 8
Geriffelter Anschluss für die Kondensatableitung (x1) - Kit in der oberen Styroporhaube untergebracht - Es wird ein Anschluss an Drainage oder Abwasserleitung empfohlen © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
Seite 9
B - Bypassventil (Montage zwingend vorgeschrieben) C - Rücklaufventil Die Wärmepumpe wird NACH der Filterung und VOR der Wasserbehandlung installiert © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
Seite 10
Elektrische Anschlüsse Auslegung der Sicherung, Trägheit mit der D Kurve (Kompressor-Motorkurve) Fehlerstromschutzschalter 30 mA (oder Netzsteckdose, je nach Modell) © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
Seite 11
Heizbedarf, außerhalb der normalen Filterzeiten Kontrolle der Wassertemperatur für 5 Minuten, alle 220 Minuten (kann in den Geräteparametern geändert werden) © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
Seite 12
Erlaubt es, die Wärmepumpe fernzusteuern Beispiel für eine Installation im Technikraum - Vollständiger Funktionsauswahl und Anzeige - Geliefert mit einem 20 Meter langen Kabel © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
Seite 13
Zubehör (Option) Satz Wandmontagewinkel Ermöglicht die Installation der Wärmepumpe an der Brüstungsmauer - Enthält 2 Montagewinkel + schwingungsdämpfende Blöcke © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
Seite 14: Bedienung
Solltemperatur Erhöhen des Soll-Werts Ein / Aus Ablesen der gemessenen Verringern des Soll-Werts Wassertemperatur & Zugang zu den Einstellungen © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
Seite 15
Problembehebung Taste "Ein/Aus" Taste zum Auslesen der Beckenwassertemperatur oder zum Einstellen der oder Parameter Tasten zum Einstellen der Werte © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
Seite 16
(Software-Nr. variabel je nach Maschine) 2 Sekunden lang auf drücken: Inbetriebnahme: dann (auf dem Bildschirm wird bei dieser Produktreihe die Solltemperatur angezeigt) © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
Seite 17
3 Sekunden lang gleichzeitig auf drücken: wird 3 Sekunden lang angezeigt, dann Zum Entsperren in umgekehrter Reihenfolge vorgehen Funktioniert auch mit einer Fernsteuerung © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
Seite 18: Fehlerbehebung
Betrieb des defekt Fehler Paddelschalters prüfen Hochdruck Wassertemperatur zu Warten, dass die hoch (maximal 32°C) Temperatur sinkt Kondensator verstopft Kondensator reinigen © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
Seite 19
Entfrostungszyklus Ventilatormotors prüfen (>20 Minuten) Der Verdampfer ist Verdampfer reinigen verschmutzt Fehler des Lufttemperatur- oder Fühler prüfen Entfrostungsfühlers © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
Seite 20
DIAG 010 - Auslesen der Fühlerwerte DIAG 011 - Kalibrierung des Wassertemperaturfühlers DIAG 012 - Maximalen Sollwert ändern Verfügbar im MEDIA Center © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
Seite 21
VID 048 - Austausch des Frostschutzfühlers ST2 VID 049 - Austausch des Abtaufühlers ST3 VID 050 - Austausch des Paddelschalters Verfügbar im MEDIA Center © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
Seite 22
Z200-PI20-P OWER Reparaturverfahren Austausch der Fühler Lufttemperatur Wassertemperatur Abtauung © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
Seite 23
Z200-PI20-P OWER Reparaturverfahren Austausch des Displays/Platine Ansicht von hinten Ansicht von vorne © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
Seite 24
Z200-PI20-P OWER Reparaturverfahren Austausch der Steuerplatine © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
