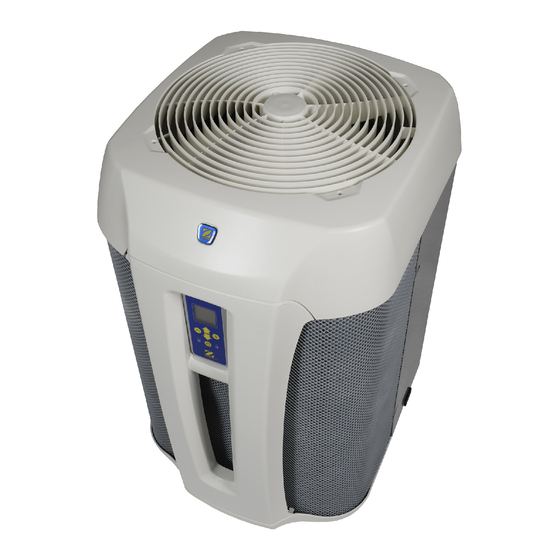

Zodiac ZS500 Gebrauchsanleitung
Vorschau ausblenden
Andere Handbücher für ZS500:
- Montage- und gebrauchsanleitug (18 Seiten) ,
- Installations- und gebrauchsanweisung (3 Seiten)
Verwandte Anleitungen für Zodiac ZS500
Inhaltszusammenfassung für Zodiac ZS500
- Seite 1 ZS500 Montage- und Gebrauchsanleitung Deutsch More documents on: www.zodiac-poolcare.com H0430700.G - 2017/03...
-
Seite 3: Warnhinweise
WARNHINWEISE • Durch die Nichteinhaltung der Warnhinweise können die Geräte im Schwimmbad beschädigt oder schwere bis tödliche Verletzungen verursacht werden. • Das Gerät ist für einen ganz besti mmten Zweck für das Schwimmbecken ausgelegt. Der Gebrauch für einen anderen als den vorgesehenen Zweck ist nicht zulässig. -
Seite 4: Inhaltsverzeichnis
Bewahren Sie diese Dokumente während der gesamten Lebensdauer des Gerätes zum • späteren Nachschlagen auf und geben Sie sie immer mit dem Gerät weiter. Es ist verboten, dieses Dokument ohne die Genehmigung von Zodiac® mit jeglichen Mitt eln zu • verbreiten oder zu ändern. -
Seite 5: ❶ Installati On
❶ Installati on 1.1 I Auswahl des Installati onsortes • Das Gerät muss in einem Mindestabstand vom Beckenrand installiert werden. Dieser Abstand wird durch die am Installati onsort geltende elektrische Norm festgelegt. • Das Gerät nicht an der Karosserie hoch heben, sondern am Sockel. •... -
Seite 6: I Hydraulische Anschlüsse
1.2 I Hydraulische Anschlüsse • Der Anschluss erfolgt mit einem PVC-Schlauch Ø50, mit den mitgelieferten Klebeverschraubungen, (siehe § „5.1 I Beschreibung“) am Filterkreislauf des Schwimmbeckens, nach dem Filter und vor dem Wasserpfl egesystem. • Die Richtung der hydraulischen Anschlüsse ist einzuhalten. •... -
Seite 7: I Anschlüsse Der Stromversorgung
1.3 I Anschlüsse der Stromversorgung • Die Stromversorgung nicht unterbrechen, während das Gerät in Betrieb ist. Im Fall einer Unterbrechung der Stromversorgung warten Sie eine Minute, bevor Sie die Stromversorgung wieder herstellen. • Ein Mitt el zur Trennung von der Versorgungsspannung für alle Pole, die eine komplett e Trennung in der Überspannungskategorie III sicherstellen, muss entsprechend der Verkabelungsvorschrift en eingebaut werden. -
Seite 8: I Anschlüsse Der Opti Onen
1.4 I Anschlüsse der Opti onen Anschluss der Opti onen „Heizungspriorität“, „Fernschaltung ein/aus“ und „Alarm“: • Jeder fehlerhaft e Anschluss an den Klemmen 1 bis 12 kann das Gerät beschädigen und zieht das Erlöschen der Garanti eansprüche nach sich. • Der Motor der Filterpumpe darf auf keinen Fall direkt über die Klemmen 11-12 versorgt werden. -
Seite 9: ❷ Bedienung
❷ Bedienung 2.1 I Funkti onsweise Die Wärmepumpe verwendet die Kalorien (Wärme) aus der Außenluft , um das Beckenwasser zu erwärmen. Es kann mehrere Tage dauern, bis das Schwimmbecken die gewünschte Temperatur erreicht, je nach Klimabedingungen, Leistung der Wärmepumpe und Diff erenz zwischen der Wassertemperatur und der gewünschten Temperatur. Die Wärmepumpe ist ideal für die Aufrechterhaltung der Temperatur. -
Seite 10: I Inbetriebnahme
2.3 I Inbetriebnahme • Prüfen Sie, dass keine Werkzeuge oder andere Fremdkörper mehr in der Maschine vorhanden sind. • Die Platt e, den die Zugang zum technischen Teil ermöglicht, muss eingesetzt sein. • Die Venti le wie folgt positi onieren: Venti l B vollständig geöff net, Venti le A, C, D und E geschlossen. : Wasserzulaufventi l : Bypassventi l : Wasserrücklaufventi l... -
Seite 11: I Benutzerfunkti Onen
2.4 I Benutzerfunkti onen 2.4.1 Einstellung der Solltemperatur • Die Taste drücken, um die Temperatur um 0,5 °C zu erhöhen. • Die Taste drücken, um die Temperatur um 0,5 °C zu senken. Sobald das Becken die gewünschte Temperatur erreicht hat, wird die Wärmepumpe automati sch gestoppt. 2.4.2 Verwendung der verschiedenen Betriebsarten Diese Wärmepumpe verfügt über 3 Betriebsarten: Betriebsart... -
Seite 12: I Präsentati On Des Menüs
2.5 I Präsentati on des Menüs Für den Zugang zum Menü drücken Sie die Taste Zum Navigieren in den Menüs und Ändern der Werte drücken Sie die Taste oder Zum Bestäti gen einer Auswahl drücken Sie die Taste Zum Zurückkehren in den Menüs drücken Sie die Taste Auswahl der Sprache des Displays Einstellung des aktuellen Wochentags und der aktuellen Uhrzeit Für einen schnelleren... -
Seite 13: ❸ Wartung
❸ Wartung 3.1 I Einwinterung • Das Einwintern ist unerlässlich, um Frostschäden am Kondensator zu vermeiden. In diesem Fall gilt entf ällt die Garanti e. • Um zu verhindern, dass das Gerät durch die Kondensate beschädigt wird, darf es nicht luft dicht abgedeckt werden. -
Seite 14: ❹ Problembehebung
❹ Problembehebung • Bevor Sie sich an Ihren Fachhändler wenden, können Sie im Fall einer Betriebsstörung mithilfe der folgenden Tabellen einfache Überprüfungen vornehmen. • Sollte das Problem dadurch nicht gelöst werden, wenden Sie sich bitt e an Ihren Fachhändler. • : Einem qualifi... -
Seite 15: I Anzeige Eines Fehlercodes
4.2 I Anzeige eines Fehlercodes Anzeige Mögliche Ursachen Lösungen Quitti erung Die RJ11- und RJ45-Anschlüsse Fehlerhaft e Verbindung Automati sch (falls Fehler 01 des Verbindungskabels zwischen den zwischen den Karten A1 und A2 weniger als 4 Karten prüfen Fehler pro Stunde) Kommunikati onsfehler zwischen der Stromversorgungsfehler der... -
Seite 16: I Zusätzliche Menüs
Anzeige Mögliche Ursachen Lösungen Quitti erung Wärmetauscher Den Wärmetauscher mit Wasser verschmutzt reinigen Automati sch (falls Den Wasserdurchsatz mithilfe des Schlechter Fehler 09 weniger als 4 Bypasses erhöhen; prüfen, dass der Wasserdurchsatz Schwimmbeckenfi lter nicht verstopft ist Fehler pro Stunde) Fehler hoher Drucks des Kältekreislaufs oder Druck auf... -
Seite 17: I Schaltpläne
4.4 I Schaltpläne 4.4.1 ZS500 MD4-MD5-MD8... - Seite 18 4.4.2 ZS500 TD5-TD8 Elektronische Steuerungskarte JP1-JP2-JP3 Off en Elektronische Karte (Display) SW1-SW2-SW3 OFF-OFF Elektronische Karte Druckminderer F1-F2-F3-F4 Schmelzsicherung Lüft ersatz Ferrit Paddelschalter EXT. IND. Indukti vität Schütz Relais Wassereingangsfühler Filter EMC Frostschutzfühler C2-C3 Kondensatorfi lter Abtaufühler Temperaturfühler der Flüssigkeitsleitung Violett Temperaturfühler der Druckleitung...
-
Seite 19: ❺ Kenndaten
❺ Kenndaten 5.1 I Beschreibung ZS500 Anschlussverschraubung mit Klebeverbindung Ø50 (x2) Kondensatableitungskit (Ø18) Verschlussstopfen für die Einwinterung (x2) Hülle für die Einwinterung Heizungspriorität Bausatz für die Fernsteuerung Indoorbausatz für den Technikraum Kondensatauff angwanne PAC NET (Reinigungsmitt el) : mitgeliefert : verfügbar als Zubehör... -
Seite 20: I Technische Daten
5.2 I Technische Daten ZS500 Luft -12 bis 40 °C Betriebstemperaturen Wasser 12 bis 32 °C Spannung 220-240V-50Hz 220-240V-50Hz 380-415V-50Hz 220-240V-50Hz 380-415V-50Hz Zulässige Spannungsabweichung ± 6 % (während des Betriebs) Verschmutzungsklasse Verschmutzungsgrad Überspannungskategorie Nominale Stromaufnahme Maximale Stromaufnahme 13,9 mm² 3x2,5... - Seite 22 Votre revendeur Your retailer Modèle appareil Appliance model Numéro de série Serial number Trouvez plus d’informations et enregistrez votre produit sur More informations and register you product on www.zodiac-poolcare.com ZODIAC® is a registered trademark of Zodiac International, S.A.S.U., used under license.
