3.3 LEDs
Betriebs-LEDs
LED
LEDs der Netzwerkanschlüsse

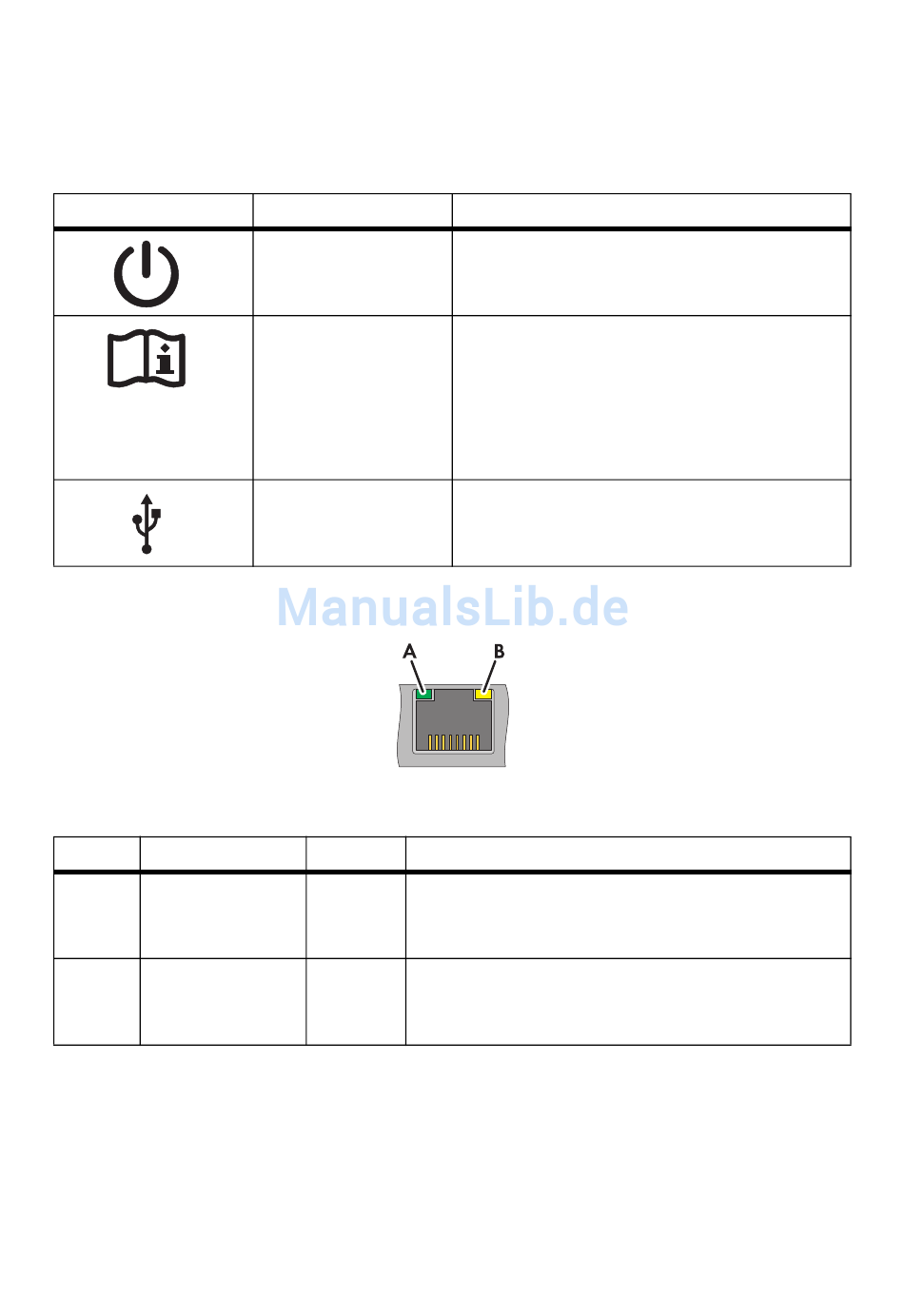

Abbildung 4: LEDs der Netzwerkanschlüsse
Position Bezeichnung
A
Link/Activity-LED
B
Speed-LED
20
ClusterController-BA-de-10
Bezeichnung
Power-LED
Status-LED
Datenträgerstatus-LED
Farbe
Erklärung
Grün
Zeigt den Status und die Aktivität der
Netzwerkverbindung an (Beschreibung der
LED-Zustände siehe Kapitel 18.1.2)
Gelb
Zeigt die Geschwindigkeit der Netzwerkverbindung
an (Beschreibung der LED-Zustände siehe Kapitel
18.1.2)
SMA Solar Technology AG
Erklärung
Zeigt an, ob der Cluster Controller startet oder in
Betrieb ist (Beschreibung der LED-Zustände siehe
Kapitel 18.1.1)
Zeigt den Status des Cluster Controller und der
angeschlossenen Geräte sowie den
Kommunikationsstatus der Anlage und den
Status der Netzsystemdienstleistungen an
(Beschreibung der LED-Zustände siehe Kapitel
18.1.1)
Zeigt den Status der angeschlossenen
USB-Datenträger an (Beschreibung der
LED-Zustände siehe Kapitel 18.1.1)
