Einrichtungsabfolge für die
Eingangsverstärkung
1.
Stellen Sie die Opti-source
Dies ermöglicht Ihnen die Einstellung der anfänglichen
Verstärkungseinstellung.
2.
Wählen Sie die Quelle Typ und legen Sie fest, ob „Mic Power
+12V" erforderlich ist. Stellen Sie Mic Power ggf. auf On (Ein).
Wenn Sie Line-Eingänge verwenden, lassen Sie die Einstellung
auf Off (Aus).
3.
Spielen Sie die Eingangsquelle ab und überwachen Sie das
Signal mithilfe der Signalstärke-Anzeige. Wenn die Anzeige grün
ist, fahren Sie mit Schritt 4 fort. Ist die Anzeige gelb, erhöhen Sie
die Eingangsverstärkung, bis die Signalstärke grün ist. Ist die
Anzeige rot, verringern Sie die Eingangsverstärkung, bis die
Anzeige grün ist.
Hinweis:
Wenn es sich bei der Eingangsquelle um einen
CD-Player handelt, müssen Sie Schritt 3 möglicherweise
mehrmals wiederholen. Die Signalausgangsstärke eines CD-
Players variiert stark entsprechend des Programmmaterials.
4.
Stellen Sie Opti-source auf On (Ein). Wenn Sie eine
Quelle verwenden, die aufgrund des Programmmaterials
unterschiedliche Ausgangspegel produziert, z. B. ein
CD-Player, werden diese Abweichungen mit Opti-source
ausgeglichen. Wenn in Ihrem System zwischen verschiedenen
Quellen gewechselt wird, gleicht Opti-source die Unterschiede
zwischen den Quellen aus.
5.
Wiederholen Sie Schritt 1 bis 4 für die verbleibenden
Systemeingänge.
Wenn Sie Opti-source einschalten, sollten Sie nur eine kleine
Änderung der Lautstärke bemerken. Wird die Lautstärke deutlich
lauter, erhöhen Sie die Eingangsverstärkung. Wird die Lautstärke
dagegen deutlich leiser, verringern Sie die Eingangsverstärkung.
Steuerungen der Eingangsverstärkung
Type – Typ. Diese Einstellung legt die anfängliche Verstärkung und
die Höhe der verfügbaren Verstärkung für das Eingangssignal fest.
In der folgenden Tabelle sind die Optionen für die einzelnen Eingänge
aufgeführt.
Eingang
Auswahl des
(Line)
Eingangstyps
LINE 1
Line
LINE 2
Line
AUX MIC/
Line (Standard)
LINE 3
Mikrofon
PAGE/MIC/
Line
LINE 4
Mikrofon
Line-Page
Mikrofon-Page (Standard)
Mic power +12V – Diese Einstellung aktiviert/deaktiviert +12 V
Phantomspeisung nur für die Eingänge 3 und 4, die Mikrofonsignale
verarbeiten können. Diese Stromquelle wird für
Kondensatormikrofone verwendet.
Gain (Schieberegler) – Verstärkung. Bewegen Sie diesen Schieber
nach oben oder unten, um die Eingangsverstärkung festzulegen.
Änderungen an der Position des Schiebers werden kontinuierlich an
das FreeSpace 4400 System gesendet, sodass Sie die Änderung der
Verstärkung sofort hören und an der Anzeige sehen können. Der
Bereich für die Verstärkung ist von der Einstellung für Type abhängig:
80 dB für Mikrofon; 70 dB für Line.
Hinweis:
Wenn Sie das System einrichten, stellen Sie den
Schieberegler für die Eingangsverstärkung so ein, dass die
Anzeige grün ist. Gelegentliches rotes Aufleuchten ist
akzeptabel.
6.0 FreeSpace
®
Control auf Off (Aus).
Anfängliche
Verstärkung
0
0
0
40
0
40
0
40
4400 System-Setup
®
Input gain meter – Die Anzeige der Eingangsverstärkung zeigt die
durchschnittliche Stärke des Eingangssignals. Die Anzeige ist in drei
Farbbereiche unterteilt:
Gelb = Schwache Signalstärke
Grün = Gute Signalstärke
Rot = Hohe Signalstärke
Signalanzeige – Die Signalanzeige zeigt an, ob von der Hardware ein
Signal empfangen wird:
Aus = Kein Signal
Grün = Starkes Signal
Rot = Signal-Clipping (Übersteuerung)
Opti-source
®
– Dies ist die Ein/Aus-Steuerung für diese Funktion.
Wenn die Opti-source-Funktion eingeschaltet ist, wird die
Eingangsverstärkung automatisch verwaltet, sodass die volle
Ausgabe des Verstärkers erzielt werden kann. Dies wird durch das
Einstellen des Eingangssignals erreicht, um die gewünschte
Verstärkereingangssignalstärke (+11 dBV) zu erzielen. Wenn die
anfängliche Eingangsverstärkung eingestellt wird, achten Sie darauf,
dass die Opti-source-Steuerung auf Off (Aus) steht. Wenn Sie diese
Steuerung im Bedienfeld nicht sehen, klicken Sie auf More (Weitere),
um die Kontrollkästchen für „Opti-source On/Off" anzuzeigen.
Hinweis:
nicht geändert werden, wenn das Paging-System Opti-
®
voice
eingeschaltet ist.

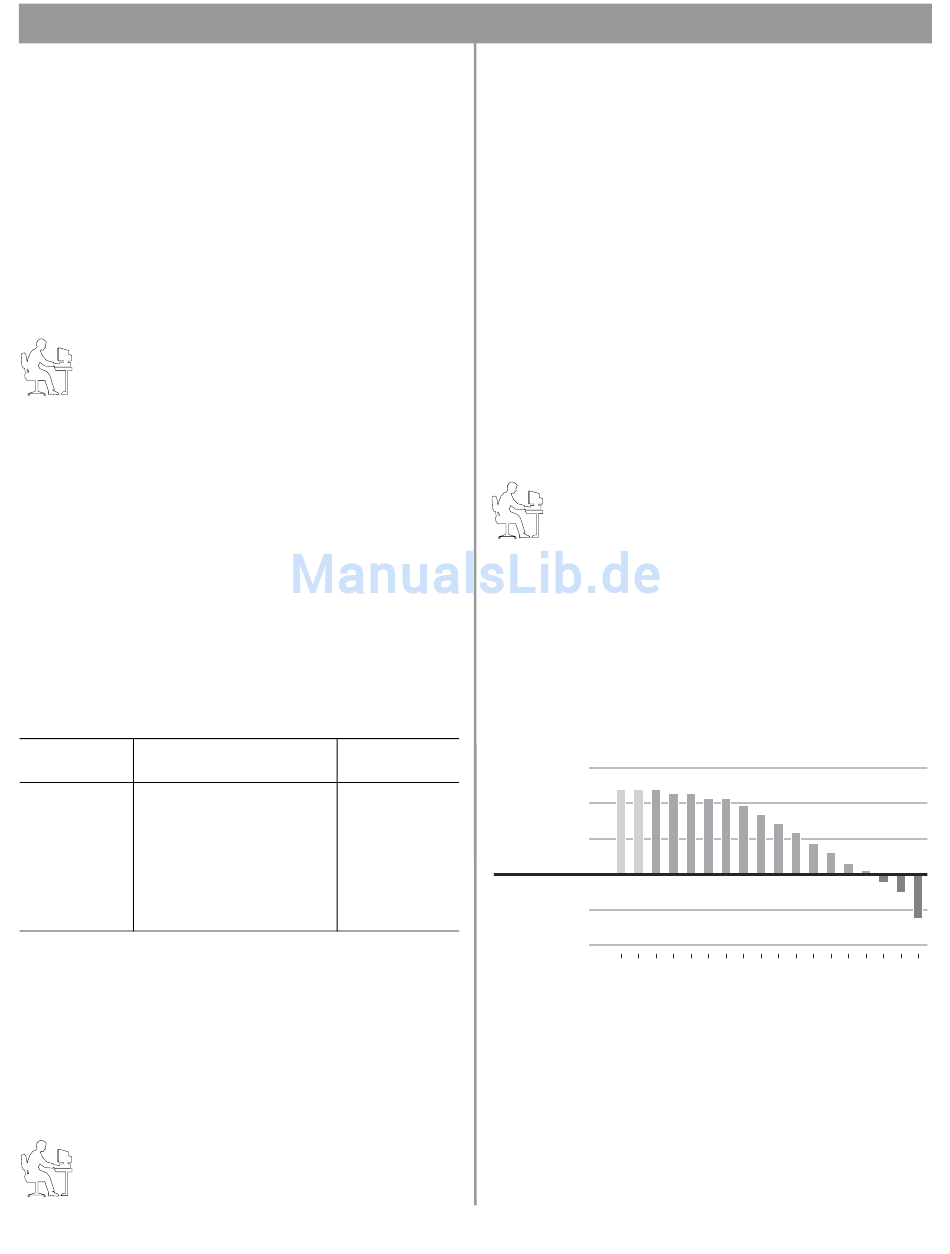

Im folgenden Diagramm wird die Funktionsweise des Opti-source
System dargestellt. Für Quellen, deren durchschnittliche
Eingangssignalstärke weniger als –20 dBV beträgt, fügt die Opti-
source-Steuerung 20 dB Verstärkung hinzu. Für Quellen, deren
durchschnittliche Eingangssignalstärke zwischen –20 und 0 dBV
liegt, fügt die Opti-source-Steuerung die erforderliche Verstärkung
hinzu, sodass die Ausgabe der Opti-source-Funktion +11 dBV
beträgt. Für Quelle, deren durchschnittliche Eingangssignalstärke
größer als 0 dBV ist, wird die Verstärkung verringert, sodass am
Ausgang der Opti-source-Funktion ein durchschnittlicher Wert von
+11 dBV erreicht wird.
25
17
9
Gain (dB)
-1
Compression (dB)
-7
-15
-30 -25 -20 -18 -15 -13 -10 -8 -5 -3 0 3 5 8 10 13 15 18
Eingangssignale zwischen –20 und 0 dBV liegen im optimalen
Betriebsbereich für die Opti-source-Funktion. Dies lässt sich an der
Farbskala der Anzeige für die Eingangssignalverstärkung ablesen.
Wenn die Stärke des Eingangssignals im grünen Bereich von –20 bis
0 dBV liegt, kann die Opti-source-Funktion die Eingangsquelle
effizient verwalten.
38 von 70
Die Einstellung der Opti-source
Input Signal Level (dBV)
®
-Steuerung kann
®
-
