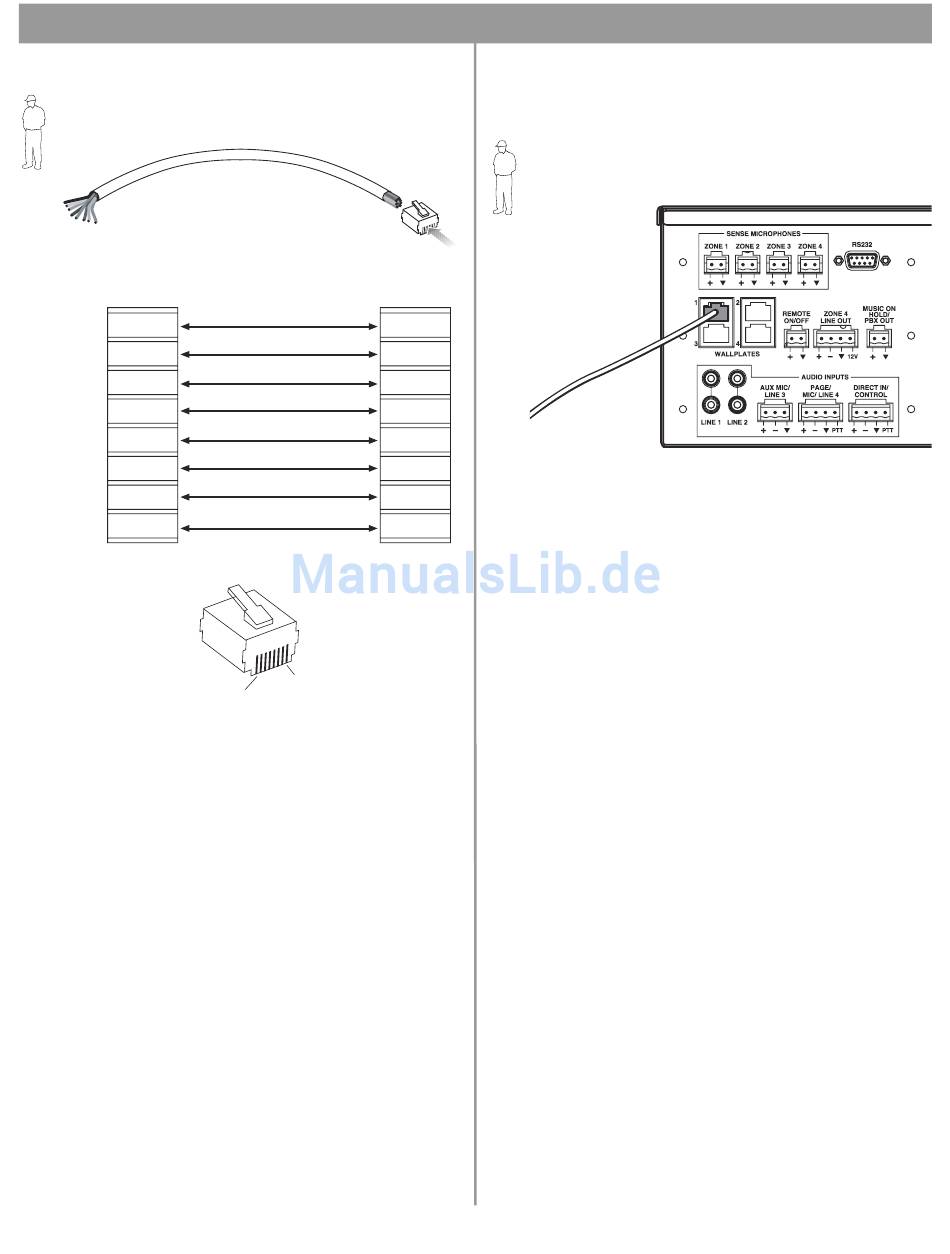

Kabeldiagramme der Bedienteile:

Hinweis: Verwenden Sie nur ein Standard-Ethernet-Kabel
(Cat 5), um das Bedienteil an das FreeSpace 4400 System
anzuschließen. Verwenden Sie KEINE Crossover-Kabel (XOV).
WALL PLATE
CONNECTOR BLOCK
POS 1
POS 2
POS 3
POS 4
POS 5
POS 6
POS 7
POS 8
Weitere Informationen finden Sie unter „Verwendung der
Bedienteile" auf Seite 49.
4.0 Installation des Geräts
4400 RJ45
PIN 1-8
PIN 8
PIN 1

4.6.4 Anschluss der Bedienteile

Verbinden Sie das Bedienteil jeder Zone mit der entsprechenden
WALL PLATE CONNECTION-Buchse.
Hinweis: Verwenden Sie nur ein Standard-Ethernet-Kabel
(Cat 5), um das Bedienteil an das FreeSpace 4400 System
anzuschließen. Verwenden Sie KEINE Crossover-Kabel (XOV).
PIN 1
PIN 2
PIN 3
PIN 4
PIN 5
PIN 6
PIN 7
PIN 8
18 von 70
