3.0 Freespace

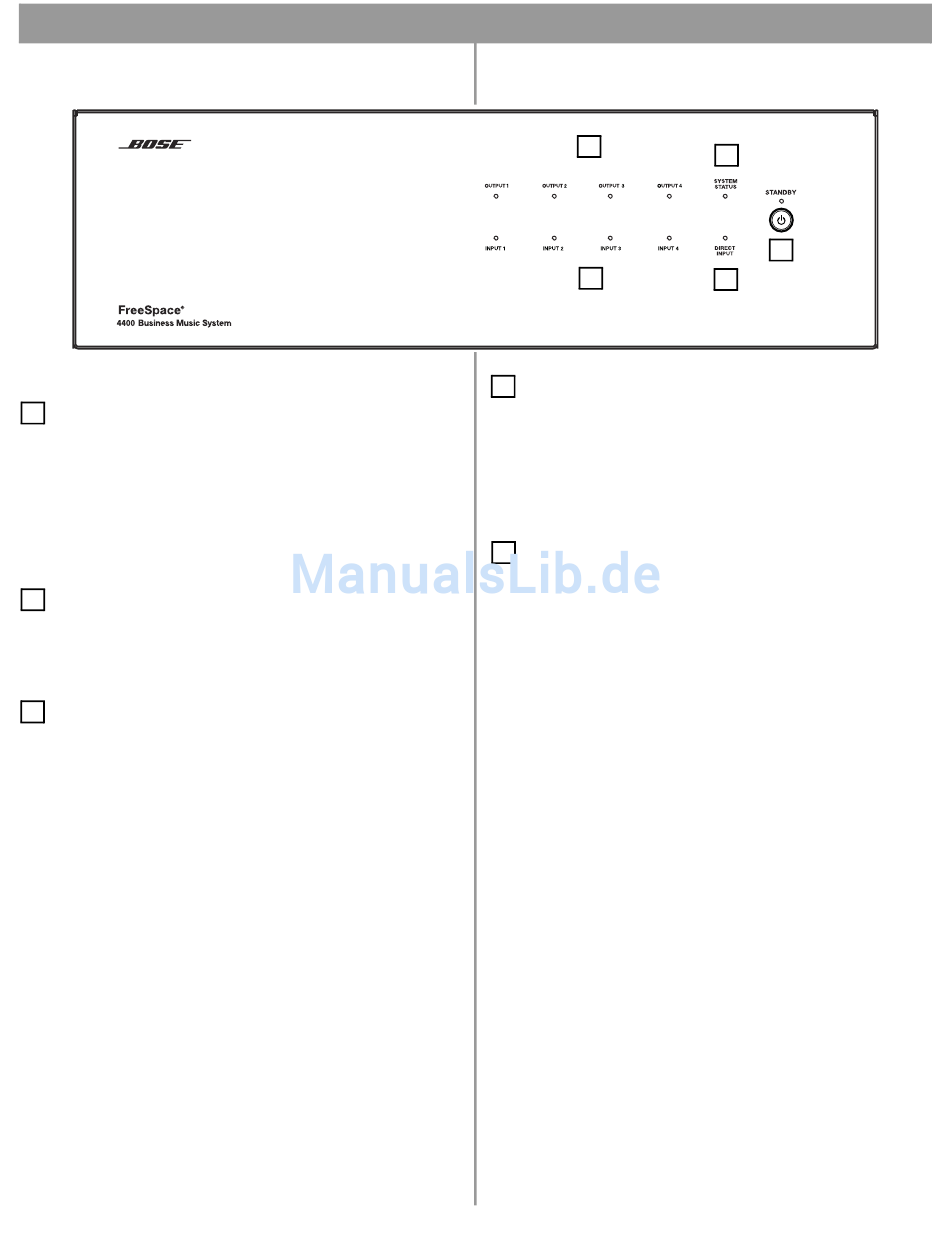

3.1 Frontplatte
3.1.1 Bedienelemente
1
STANDBY – Mit dem STANDBY-Schalter kann der
Bereitschaftsmodus oder der Betriebsmodus aktiviert werden.
Der jeweilige Modus wird durch die farbigen LEDs über dem
Schalter angezeigt.
Gelb = Einheit befindet sich im Bereitschaftsmodus
Aus = Einheit befindet sich im Betriebsmodus
3.1.2 Anzeigen
2
SYSTEM STATUS – Die SYSTEM-STATUS-LED zeigt den
Status der Einheit an.
Grün = Normalbetrieb
Rot = Fehlfunktion
3
AMP-Ausgänge – Diese LEDs arbeiten paarweise (1 und 2,
3 und 4) und zeigen den Betriebsstatus der vier Ausgänge des
Verstärkers an.
Grün = Normalbetrieb
Rot = Fehlfunktion
Aus = kein Signal
4400 Hardwarebeschreibung
®
4
AUDIO SOURCES (Audioquellen) – Diese LEDs zeigen den
Betriebsstatus der vier Eingangsquellen an.
Grün = Starkes Signal
gelb = Schwaches Signal
Rot = Signal-Clipping
Aus = kein Signal
5
DIRECT INPUT (direkter Eingang) – Die Farbe dieser LED
zeigt den Zustand der mit dem DIRECT IN/CONTROL-Anschluss
auf der Rückseite verbundenen Quelle an.
Gelb = aktive Bypass-Schaltung
Aus = Normaler Betrieb
12 von 70
3
2
4
5
1
