4.7.7 Verstärkerausgänge ZONE OUTPUT
An die Verstärkerausgänge ZONE OUTPUT können
Lautsprechersysteme in bis zu vier Zonen
angeschlossen werden.
Hinweis: Beachten Sie die Polaritätsmarkierungen an
den Anschlüssen ZONE OUTPUT 1-4. Verbinden Sie
jeden Anschluss wie abgebildet unter Verwendung des
zweipoligen Klemmen-Ausgangsanschlusses aus dem
Zubehörsatz.
Hinweis: Erden Sie NICHT
die Minusseite (–) der Leitung.

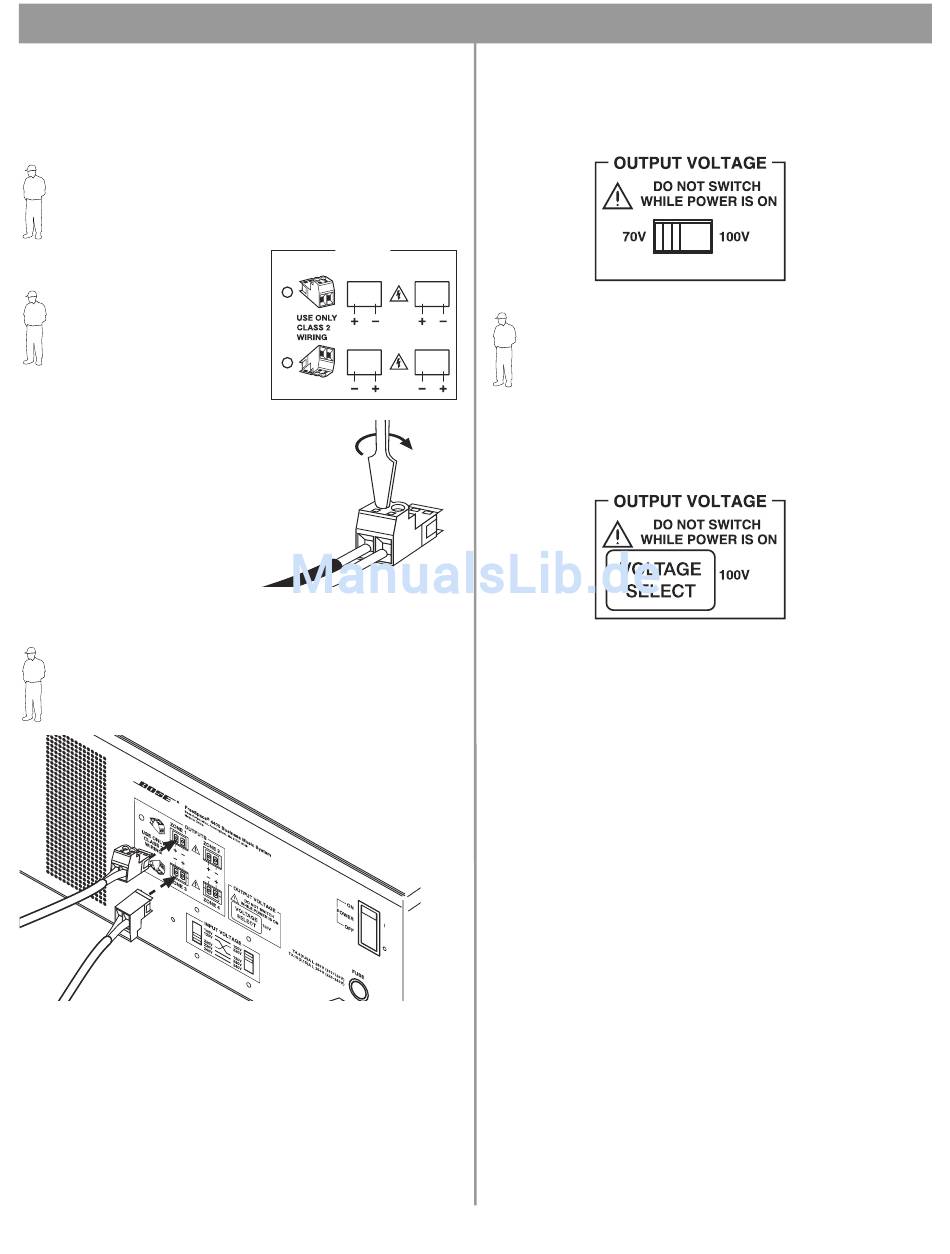

1.
Installieren Sie ein
zweipoliges Anschlussstück
(im Lieferumfang enthalten)
am Lautsprecherkabel aus
jeder Zone.
2.
Schließen Sie die Lautsprecherkabelanschlüsse an die
entsprechende ZONE OUTPUT-Buchse an.
Hinweis: Achten Sie darauf, den Kabelanschluss in der
richtigen Ausrichtung für die ZONE OUTPUT-Buchsen zu
platzieren: Für die Buchsen ZONE OUTPUT 1 und 2 zeigen
die Schraubenköpfe nach oben, für die Buchsen ZONE
OUTPUT 3 und 4 nach unten.
®
LI S
T E
D 9
A U
1 7
E Q
D
D IO
U IP
T h
M E
N T
i s d
s u b
e
h a
j e c
r m
r e c
f u
e iv
C o
e
m p
4.0 Installation des Geräts
OUTPUTS
ZONE 1
ZONE 2
ZONE 3
ZONE 4
+
–
22 von 70
4.7.8 Schalter für Ausgangsspannung
(70 V / 100 V)
Überprüfen Sie den Schalter für Ausgangsspannung und ändern
Sie die Einstellung, falls nötig.
Hinweis: Unterbrechen Sie die Stromzufuhr zum
FreeSpace 4400 System, bevor Sie die Einstellung der
Ausgangsspannung (OUTPUT VOLTAGE) ändern.
Um die Einstellung auf 70 V oder 100 V zu ändern, entfernen Sie
das Hinweisschild, stellen Sie den Wahlschalter auf die
gewünschte Spannung und ersetzen Sie das Hinweisschild.
Zusätzliche Hinweisschilder befinden sich im Zubehörsatz.
