Installation
6. Stellen Sie sicher, daß ein entsprechendes BNC Kabel benutzt
wird. Verlangt der Anschluß Ihres Grafiksystems einen anderen
Stecker als den mitgelieferten 15 pin mini D-sub Stecker (VGA
kompatibel), so wenden Sie sich bitte an ihren NEC
Fachhändler.

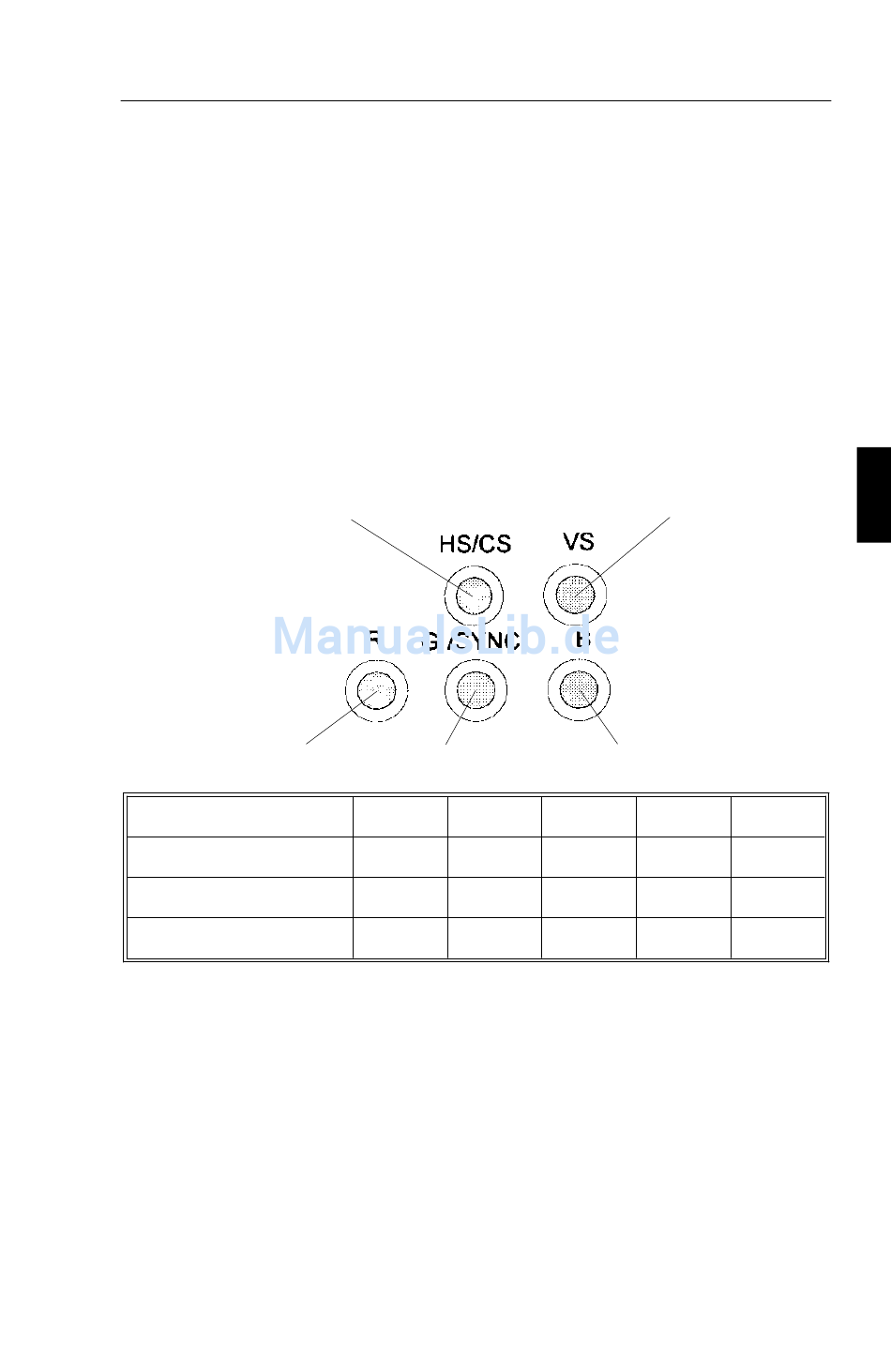

7. Schließen Sie die Adern des BNC Kabels wie folgt an:
Hinweis: Falsche Verkabelung kann zu Defekten beim LCD
Modul, schlechter Bildqualität oder anderen Fehlfunktionen
führen.
H Sync / Composite Sync
Rot
Eingangssignal-Modus HS/CS
Separate Sync
Composite Sync
Sync on Green
O - BNC-Anschluß genutzt; X - BMC-Anschluß ungenutzt
Schließen Sie die Kabelader für Rot an den BNC Anschluß mit
der Bezeichnung R, die Ader für Grün an den Anschluß mit der
Bezeichnung G/SYNC und die Ader für Blau an den Anschluß
mit der Bezeichnung B an. Existiert eine vierte Kabelader
(Composite Sync), so schließen Sie diese am Anschluß HS/CS
an. Existiert auch noch eine fünfte Kabelader (vertical Sync), so
schließen Sie diese am Anschluß VS an. Weitere Informationen
zur Anschlußbelegung finden Sie im Anhang.
Grün / Sync on Green
VS
O
O
O
X
X
X
V Sync
Blau
R
G/SYNC B
O
O
O
O
O
O
D - 7
O
O
O
