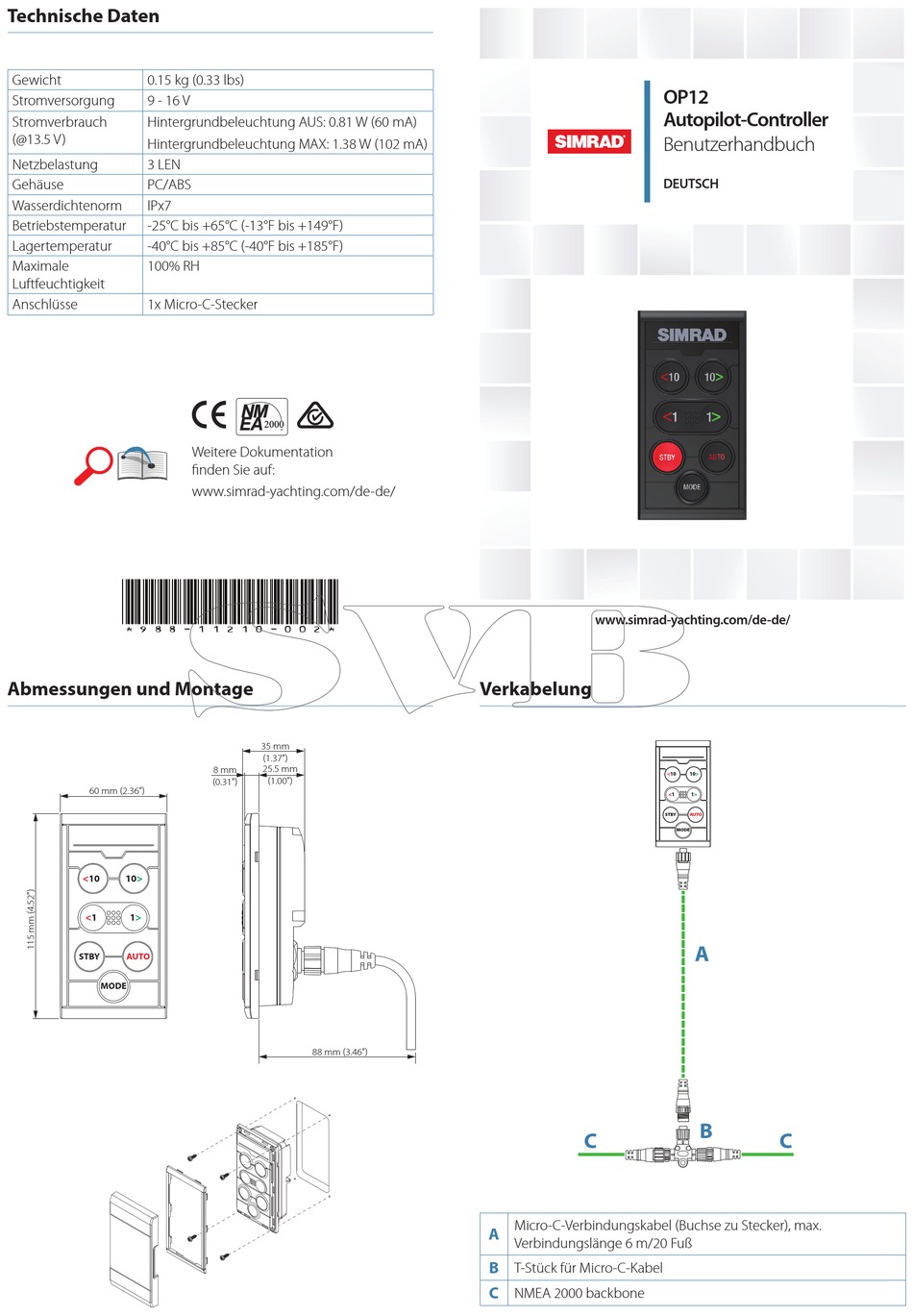

Simrad OP12 Benutzerhandbuch
Quicklinks
Technische Daten
Gewicht
0.15 kg (0.33 lbs)
Stromversorgung
9 - 16 V
Stromverbrauch
Hintergrundbeleuchtung AUS: 0.81 W (60 mA)
(@13.5 V)
Hintergrundbeleuchtung MAX: 1.38 W (102 mA)
Netzbelastung
3 LEN
Gehäuse
PC/ABS
Wasserdichtenorm
IPx7
Betriebstemperatur
-25°C bis +65°C (-13°F bis +149°F)
Lagertemperatur
-40°C bis +85°C (-40°F bis +185°F)
Maximale
100% RH
Luftfeuchtigkeit
Anschlüsse
1x Micro-C-Stecker
*988-11210-002*
Abmessungen und Montage
60 mm (2.36")
<10
10>
<1
1>
STBY
AUTO
MODE
Weitere Dokumentation
finden Sie auf:
www.simrad-yachting.com/de-de/
35 mm
(1.37")
25.5 mm
8 mm
(1.00")
(0.31")
88 mm (3.46")
www.simrad-yachting.com/de-de/
Verkabelung
C
Micro-C-Verbindungskabel (Buchse zu Stecker), max.
A
Verbindungslänge 6 m/20 Fuß
B
T-Stück für Micro-C-Kabel
C
NMEA 2000 backbone

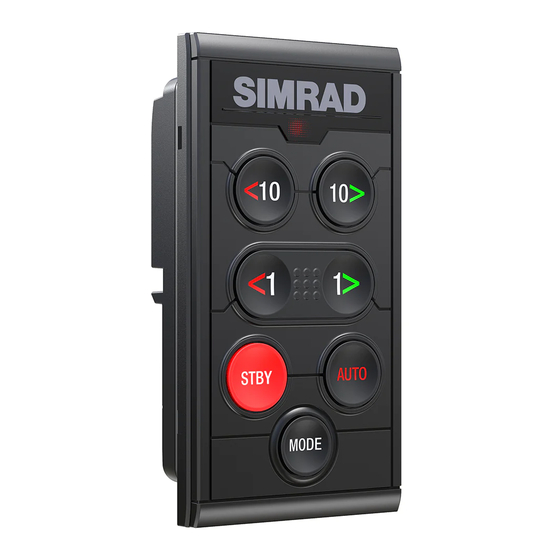

OP12
Autopilot-Controller
Benutzerhandbuch
DEUTSCH
<10
10>
<1
1>
STBY
AUTO
MODE
A
B
C
